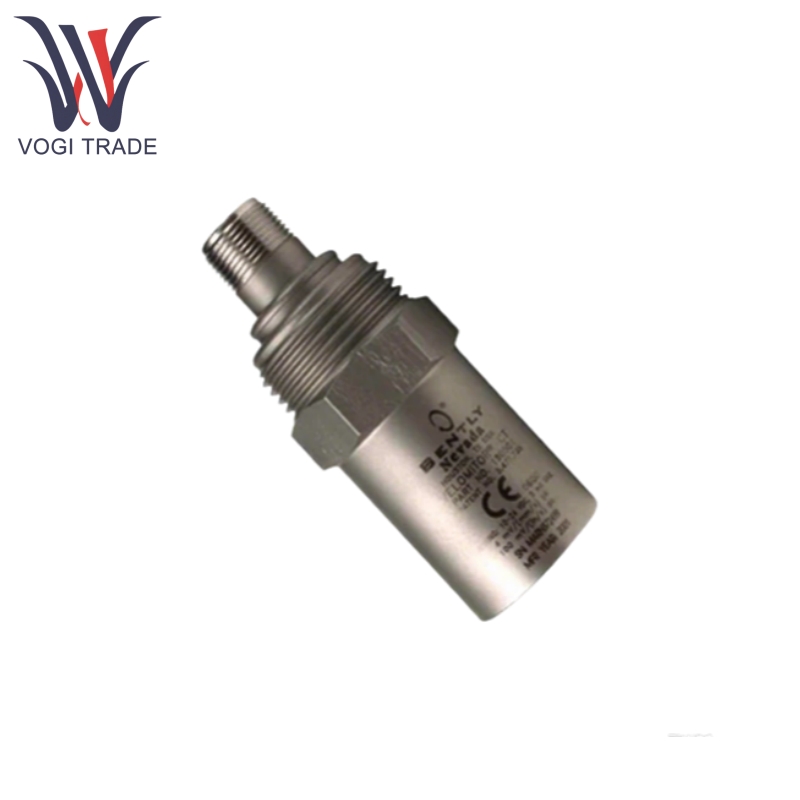

Brand: Bently Nevada Description: Velomitor CT Transducer Condition: Brand New Certificate: COO TEST REPORT WARRANTY LETTER Warranty: 1 year Inventory Qty: 4 Payment Term: T/T Shipping Port: Shenzhen Bently Nevada 190501-12-00-04 Velomitor CT Transducer is a low-frequency version of our standard Velomitor Piezo-velocity Sensor. Its design specifically measures casing vibration velocity on cooling tower and air-cooled heat-exchanger fan assemblies that operate at or above 90 rpm (100 to 300 rpm typical).
| Produzione |
Benente Nevada |
| Numero modello |
190501-12-00-04 |
| Numero di ordinazione |
190501-12-00-04 |
| Catalogare |
- |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
8409999990 |
| Dimensione |
16*16*8cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Belcente Nevada 190501-12-00-04 è in grado di misure di vibrazione a bassa frequenza, progettate per apparecchiature a bassa velocità (≥90 giri / min). Cattura i segnali di vibrazione da gruppi di ventola, motori e cambi, riflettendo i guasti del rotore (ad esempio sbilanciamento, disallineamento).
Belcente Nevada 190501-12-00-04 può produrre un segnale elettrico proporzionale alla velocità di vibrazione, compatibile con i sistemi di monitoraggio delle vibrazioni, fornendo supporto ai dati per la protezione e la diagnosi delle apparecchiature.
Belcente Nevada 190501-12-00-04 supporta una vasta gamma di adattatori di montaggio per diverse dimensioni del filo e un kit a disconnessione rapida per mantenere il cavo collegato quando il sensore viene rimosso.
Belcente Nevada 190501-12-00-04 è resistente a temperature estreme, umidità e shock ed è adatto a ambienti industriali duri.
Belcente Nevada 190501-12-00-04 è resistente alle interferenze, con elettronica interna isolata dall'alloggiamento e dalla risposta laterale <5% della sensibilità assiale, riducendo l'impatto dell'interferenza esterna sulle misurazioni.
Applicazioni del prodotto
Assemblaggio della ventola della torre di raffreddamento:
Belcente Nevada 190501-12-00-04 monitora lo stato di vibrazione dei ventilatori a bassa velocità, prevenendo fallimenti a causa di squilibrio, usura e così via.
Scambiatore di calore raffreddato ad aria:
Belcente Nevada 190501-12-00-04 può essere utilizzato per il monitoraggio delle vibrazioni del suo ventole e il motore di guida per garantire il funzionamento stabile del sistema di scambiatore di calore.
Equipaggiamento rotante a bassa velocità industriale:
Belcente Nevada 190501-12-00-04 può essere utilizzato per la protezione delle vibrazioni e la diagnosi di altri macchinari rotanti (ad esempio, piccoli motori e riduttori di velocità) con una velocità di ≥90 giri / min.
Luoghi ambientali duri:
Belcente Nevada 190501-12-00-04 è resistente a temperature elevate e basse, alta umidità e shock e può essere utilizzato in ambienti esterni, chimici, elettrici e altri ambienti industriali.
Parametri del prodotto
| Articolo |
Dettagli |
| Sensibilità |
3,94 mV/mm/s (100 mV/in/s) ± 5% |
| Risposta di frequenza |
Da 3,0 Hz a 900 Hz (da 180 a 54.000 cpm) ± 1,0 dB, da 1,5 Hz a 1,0 kHz (da 90 a 60.000 cpm) ± 3,0 db |
| Sensibilità alla temperatura |
-8% a +5% tipico nell'intervallo di temperatura operativa |
| Gamma di velocità |
63,5 mm/s PK (2,5 pollici/s PK). I componenti di vibrazione superiori a 10 g pk sopra 1 kHz possono ridurre significativamente questo intervallo |
| Risposta trasversale |
Less than 5% of the axial sensitivity |
| Linearità dell'ampiezza |
± 2% a 63,5 mm/s PK (2,5 pollici/s PK) |
| Frequenza di risonanza montata |
9 kHz, minimo (montato, tranne la disconnessione rapida) |
| Tensione di distorsione in uscita |
10,1 VDC ± 1,0 VDC, pin A referenziato al pin B |
| Impedenza di output dinamico |
<400 Ω tipico |
| Rumore a banda larga |
0,229 mm/s (0,009 in/s) PK (da 1,5 Hz a 1 kHz) |
| Sensibilità alla deformazione di base |
0,43 mm/s/μstrain (0,017 in/s/μstrain) |
| Messa a terra |
L'elettronica interna è isolata dal caso |
| Lunghezza massima del cavo |
305 m (1.000 piedi) di cavo (numero di parte 02173006) senza degradazione del segnale. La lunghezza massima continua del cavo disponibile è di 91,44 m (300 piedi) |
