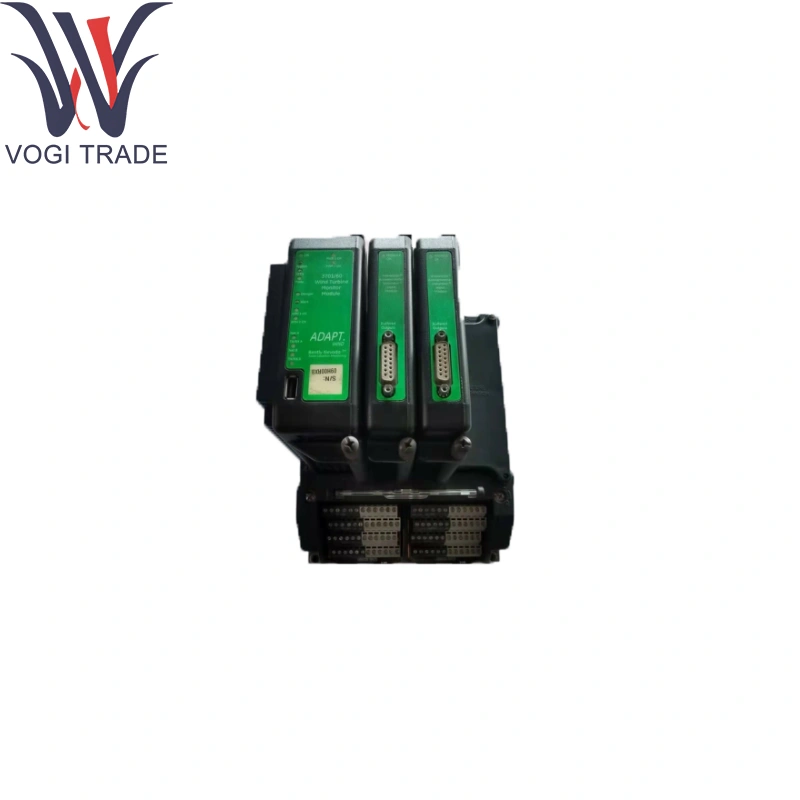

Belly Nevada 177896-02

Parametri tecnici

Canali: 2 ingressi sensori di posizionamento a bastoncini indipendenti compatibili con Belcente Nevada 177896-02

Tipi di sensori supportati:

Trasformatori differenziali variabili lineari (LVDT)

Trasduttori di posa a bastoncini magnetostrittivi o potenziometrici

Intervallo di ingresso: ± 10 VDC analogico (programmabile da ± 5 V a ± 15 V

Risoluzione: conversione A/D a 16 bit per canale all'interno di Bentine Nevada 177896-02 (≈ 0,0015% di span)

Precisione: ± 0,1% della scala intera dopo la linearizzazione

Tasso di campionamento: 1kHz per canale, acquisizione simultanea

Isolamento: ≥1kV canale-chassis e canale a canale

Protezione da ingresso: morsetto di sovratensione a ± 30 V; protezione da polarità inversa e sovratensione

Ambientale:

TEMP operativa: da 0 ° C a +70 ° C

Temp di stoccaggio: da –40 ° C a +85 ° C per Belly Nevada 177896-02

Umidità: ≤95%di RH, non condensando

Funzione del prodotto

Condizionamento di posizione: applica l'eccitazione e il buffering tramite Belly Nevada 177896-02, quindi digitalizza e linearizza alle vere unità di spostamento.

Monitoraggio dinamico: cattura i transitori di posizione ad alta velocità per il rilevamento di eventi errati di elaborazione della valvola.

Comunicazione dei dati: trasmette posizione in tempo reale, velocità e diagnostica sul bus backplane 3500.

Aree di applicazione

Compressori e motori alternativi: feedback continuo di posizionamento a bastine attraverso Belly Nevada 177896-02 per evitare l'aumento e rilevamento dei bussare.

Conformità API-618: soddisfa i requisiti di precisione per i sistemi di protezione critici.

Manutenzione e diagnostica: consente il rilevamento precoce dell'usura o del legame meccanico.
