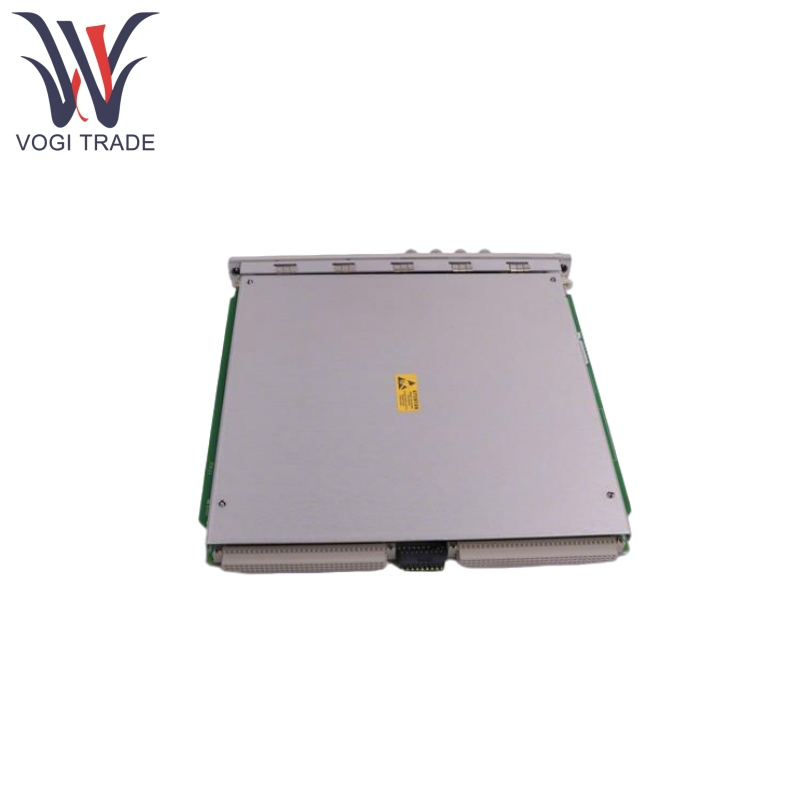

Brand: Belnty NevadaDescrizione: Monitor di velocità dell'impulso di ricezioneCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 176449-09 è una parte di ricambio nella serie Blenty Nevada 3500 corrispondente al monitor di velocità dell'impulso di ricetta 3500/70m, un componente centrale della soluzione di monitoraggio delle condizioni del compressore alternativo. Si tratta di un modulo di monitoraggio a 4 canali progettato per monitorare il basamento e la vibrazione della traversa dei compressori alternativi, riceve segnali di input da sensori sismici (ad esempio, accelerometri, sensori di velocità), esegue il condizionamento del segnale, i calcoli dei parametri e li confronta con la soglia di allarme di allarme meccanico.
| Produzione |
Benente Nevada |
| Numero modello |
3500/70m |
| Numero di ordinazione |
176449-09 |
| Catalogare |
Serie 3500 |
| Paese di originex |
Stati Uniti (Stati Uniti) |
| Codice HS |
9031809090 |
| Dimensione |
24*4*24 cm |
| Peso |
1 kg |
Caratteristiche del prodotto
Belcente Nevada 176449-09 ha un design a 4 canali, con canali programmati in coppia per supportare contemporaneamente 2 funzioni di monitoraggio (ad esempio, canali 1-2 per l'accelerazione dell'impulso e canali 3-4 per la velocità di reciprocità).
Belcente Nevada 176449-09 supporta 4 funzioni fondamentali come l'accelerazione dell'impulso, l'accelerazione 2, la velocità di ricezione, la velocità di ricezione a bassa frequenza.
Filtri Belcente Nevada 176449-09 (passa-alto, basso passaggio, integrale, ecc.), Amplifica ed estratti di caratteristiche dal segnale di ingresso e genera valori statici (ad es. Picco, RMS, ampiezza e fase 1x/2x).
Belcente Nevada 176449-09 ha un filtro di livellamento integrato (8 giri di media) per migliorare la stabilità dei dati e supporta l'analisi delle bande angolari dell'albero motore (6 gamme angolari regolabili dall'utente) per catturare accuratamente le caratteristiche di vibrazione specifiche di fase.
Belly Nevada 176449-09 può essere configurato con soglie di "avviso" per ciascun valore statico e soglie di "pericolo" per eventuali 2 valori statici, guidando allarmi esterni quando attivati.

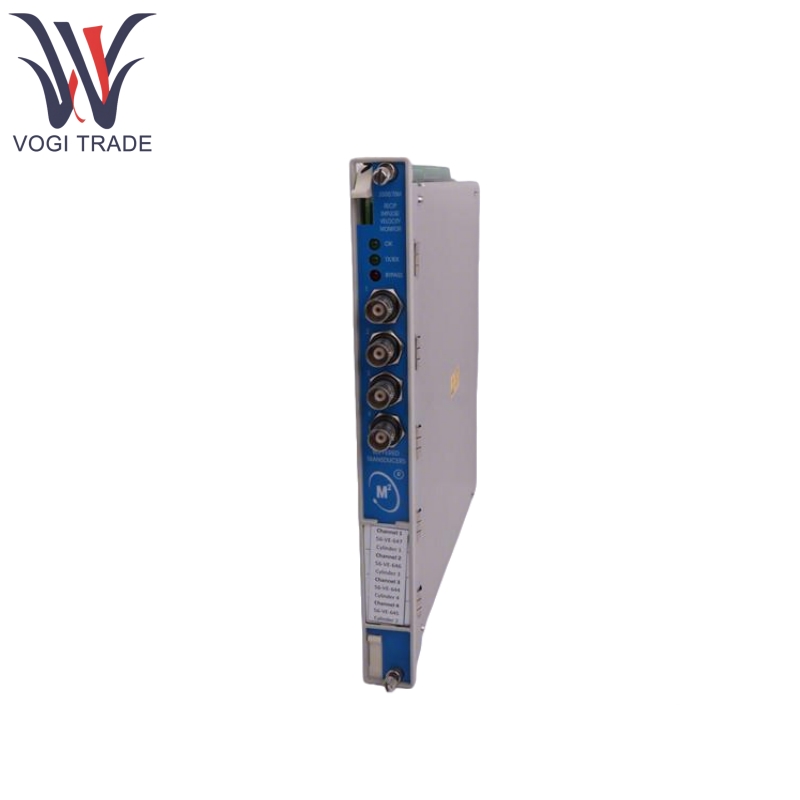

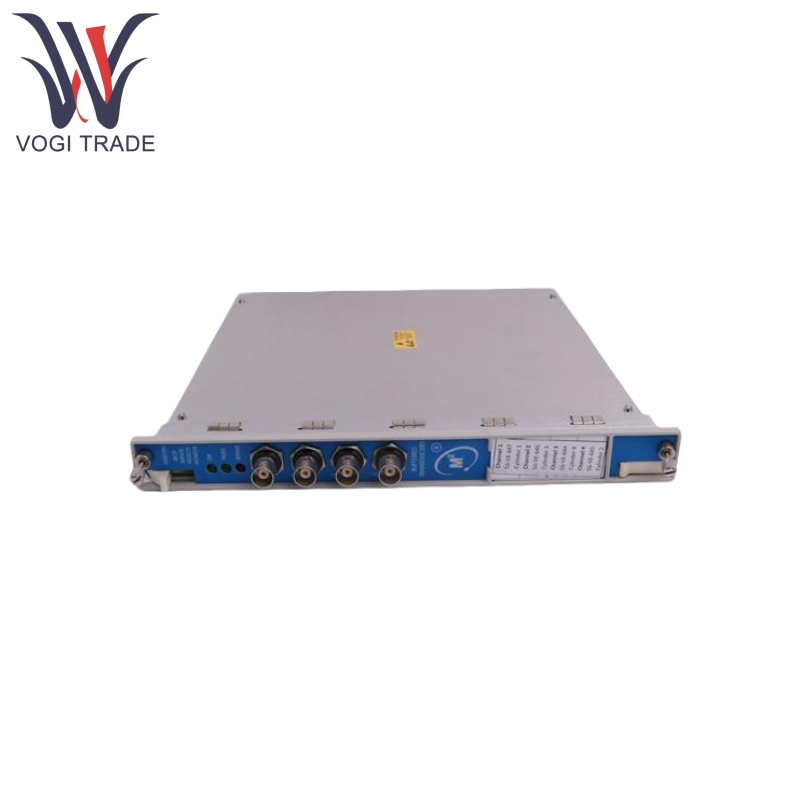

Il pannello frontale è dotato di uscite tamponate (1 connettore coassiale per canale) per supportare il multiplexing del segnale e un'uscita del logger da 4-20 mA (proporzionale a fondo scala) per una facile archiviazione dei dati.
L'indicatore LED del pannello frontale mostra lo stato dell'operazione in tempo reale (ad esempio allarme del canale, modulo normale, ecc.). Tensione di distorsione in uscita per autotest del sistema e diagnosi di guasti del sensore.
Funzioni del prodotto
Acquisizione del segnale:
Belcente Nevada 176449-09 può ricevere segnali di vibrazione da sensori sismici (ad esempio accelerometri, sensori di velocità di Velomitor), che riflettono lo stato di vibrazione meccanica del basamento o della testa incrociata dei compressori alternativi.
Condizionamento del segnale:
Belcente Nevada 17649-09 rimuove il rumore ed estrai componenti di frequenza efficaci attraverso filtri incorporati (passa-alto, spunti di basso passaggio, filtro integrale, ecc.); Amplifica e rettifica i segnali e calcola parametri statici come il valore di picco e il valore RMS.
Giudizio di allarme:
Belcente Nevada 176449-09 confronta i valori statici calcolati con le soglie preimpostate "Avviso" e "pericolo" e innesca l'allarme corrispondente (indicato da LED o uscita esterna) se le soglie vengono superate.
Output dei dati:
Belcente Nevada 176449-09 trasmette i segnali elaborati (ad esempio segnali di registrazione da 4-20 mA, segnali di output bufferiti) sul computer host o sul dispositivo di registrazione per il monitoraggio in tempo reale e l'analisi storica.
Parametri del prodotto
Quello che segue è Belly Nevada 176449-09 Impulse Velocity Monitor Devest.
Ingresso del segnale: supporta 1-4 segnali di sonda di prossimità o segnali del sensore sismico
Impedenza di ingresso: segnali di accelerazione> 10 kΩ, segnali di velocità> 1 MΩ
Accelerazione/accelerazione dell'impulso 2: 0,51-11,72 mV/(m/s²) (5-115 mV/g)
Velocità alternativa/Velocità alternativa a bassa frequenza: 3.54-22.64 mV/(mm/s) (90-575 mV/(in/s)
Consumo energetico: 7,7 watt (nominale)
Output del logger: 4-20 mA (proporzionale a scala piena), resistenza al carico ≤ 600 Ω, precisione ± 0,05 mA (ambient)
Uscita tamponata: impedenza 550 Ω (tipica), protetto da corto circuito
Corrente massima di uscita: 40 mA (in esecuzione), 15 mA all'avvio (nessuna piega)
Accelerazione di impulsi: Pass alto 3-3000 Hz (picco), 10-3000 Hz (RMS), passaggio basso 30-30000 Hz (picco), 40-30.000 Hz (RMS)
Velocità di reciprocità: passaggio alto 1-400 Hz (picco), 10-400 Hz (RMS); Pass basso 40-5500 Hz (picco), 60-5500 Hz (RMS); Filtri HZ (RMS);
FILTR: HighPASS/POWPASS a 4 poli (80 dB/decennio), filtro bias a 1 pole (-3 db@0.01 Hz)
Range di soglia: 0-100% su larga scala (limitato per intervallo di sensori)
Precisione: ± 0,13% del bersaglio
Ritardo: 1-60 secondi per avviso (1 secondo passaggio), 0,1 secondi per pericolo (nominale) o 1-60 secondi
Temperatura operativa: da -30 ° C a +65 ° C con modulo I/O non barrier, da 0 ° C a +65 ° C con modulo I/O barriera interno,
Temperatura di conservazione: da -40 ° C a +85 ° C,
Umidità: 95% non condensante
