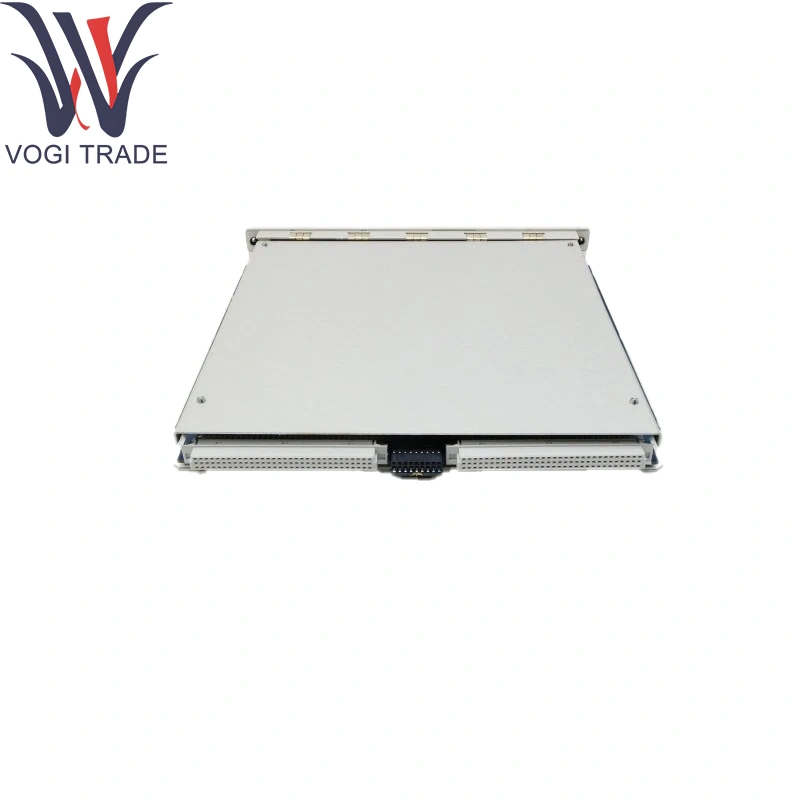

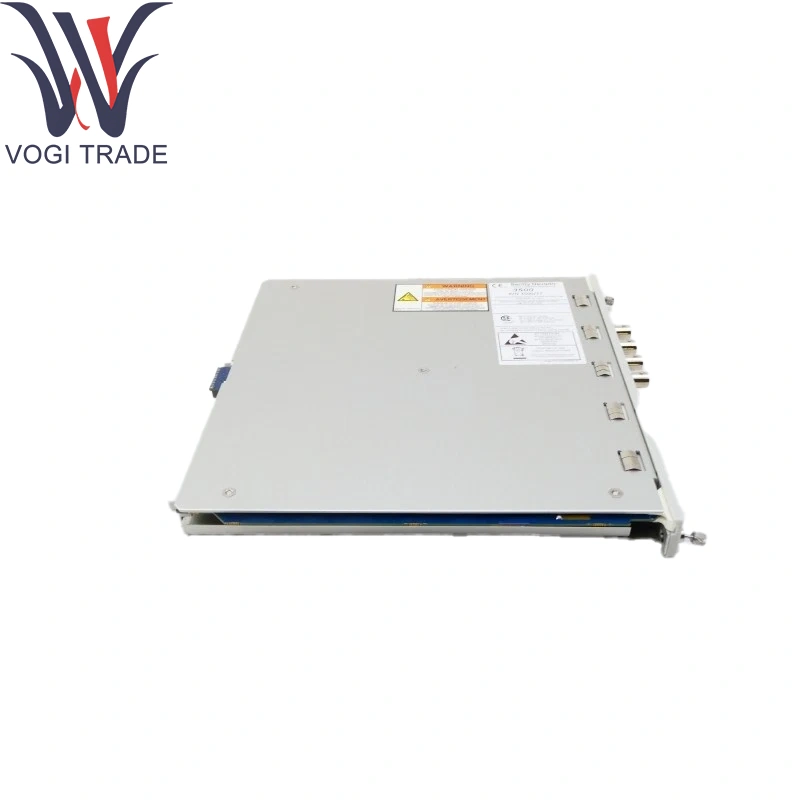

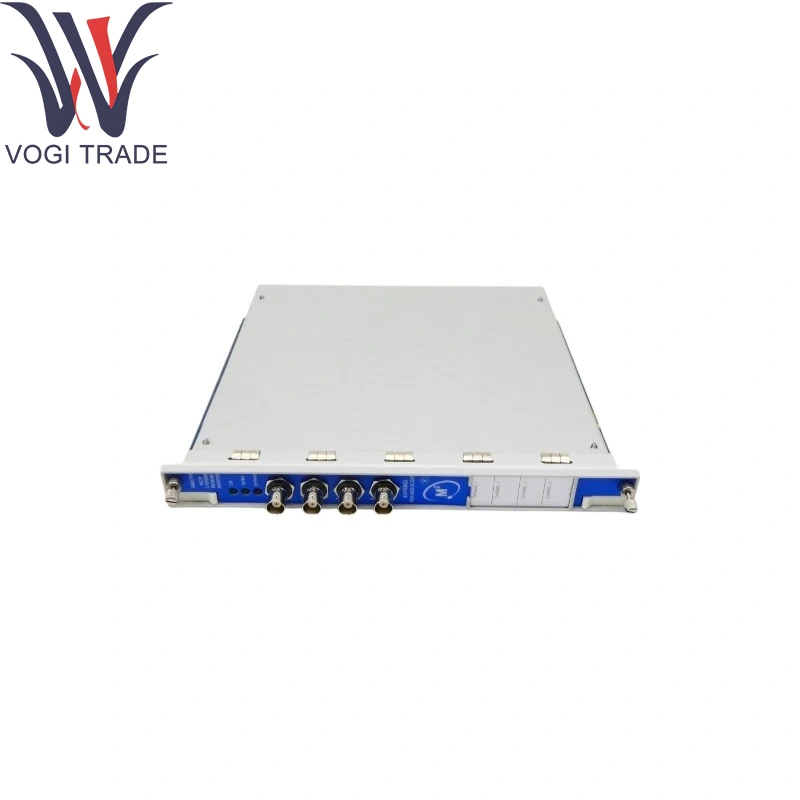

Brand: Belnty NevadaDescrizione: 176449-08CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 19Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 176449-08 installato in un rack in serie 3500 per monitorare fino a otto trasduttori di posizioni a bastoncini su compressori e motori reciproci multi-cilindri.
| Produzione |
Benente Nevada |
| Numero modello |
3500/72m-01-00 |
| Numero di ordinazione |
176449-08 |
| Catalogare |
3500/72m |
| Descrizione |
Monitor di posizione dell'asta di destinazione |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
33*25*4 (cm) |
| Peso |
2 kg |
Informazioni di ordinazione
Monitor della posizione dell'asta
3500/72m-aa-bb
A: Tipo di modulo I/O
01 Modulo I/O con terminazioni interne
02 Modulo I/O con terminazioni esterne
03 Modulo I/O con Interna
B: Opzione di approvazione dell'agenzia 0 0 nessuno
00 nessuno
01 Cnrtlus
02 ATEX/IECEX/CSA
Parametri tecnici
Canali: 8 input simultanei di posizionamento a bastoncini per Belcente Nevada 17649-08
Sensori supportati:
LVDTS (4 fili, differenziale)
Trasduttori potenziometrici o magnetostrittivi (± 10 V)
Intervalli di input: ± 5 mm, ± 10 mm o ± 20 mm (software selezionabile)
Risoluzione e accuratezza: conversione A/D a 16 bit (~ 0,002% FS), ± 0,1% FS in Belly Nevada 176449-08
Tasso di campionamento: 1 kHz per canale, simultaneo
Eccitazione/guida:
LVDT: 3VRMS @ 2KHz per canale tramite Belly Nevada 176449-08
Potenziometrico: ± 10 V Drive
Isolamento: ≥1kV canale-chassis e canale a canale
Protezione in ingresso: morsetto di sovratensione a ± 30 V, polarità inversa sicura
Consumo energetico: 24 VDC tramite backplane, ≤8W
Ambientale:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: ≤95% di RH, non condensando
Funzione del prodotto
Condizionamento della posizione dell'asta: applica l'eccitazione e la linearizzazione utilizzando Belly Nevada 176449-08 ai sensori LVDT o in modalità di tensione.
Digitalizzazione ad alta velocità: converte lo spostamento analogico in dati digitali precisi.
Monitoraggio dinamico: cattura i profili di corsa e rileva eventi malvaghi.
Logica di allarme e diagnostica: confronta i canali contro le soglie per il movimento eccessivo/asimmetrico.
Streaming dei dati: trasmette dati bloccato nel tempo oltre 3500 bus backplane.
Aree di applicazione
Compressori e motori alternativi: monitoraggio in tempo reale con bestiame con Belcente Nevada 176449-08
Conformità API-618: soddisfa gli standard del settore per i macchinari critici utilizzando Belnty Nevada 176449-08
Diagnostica a combustione: anomalie correlate al movimento delle aste con malfunzionamenti
Ottimizzazione delle prestazioni: impostazioni del rack di carburante per perfezionamento utilizzando il feedback della posizione dell'asta
Manutenzione basata su condizioni: analisi delle tendenze delle modifiche al profilo a bastoncini
