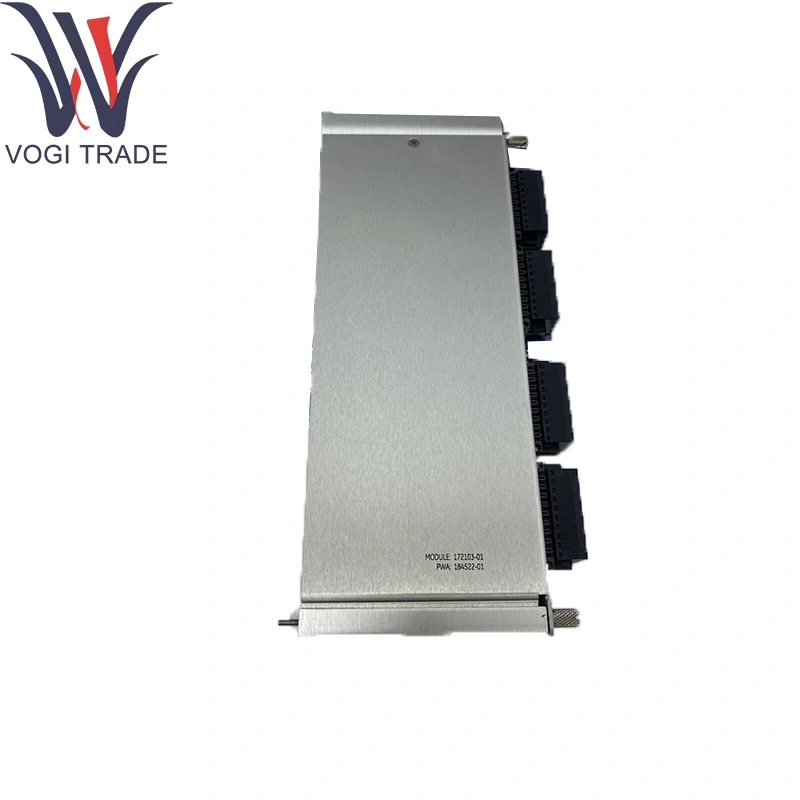

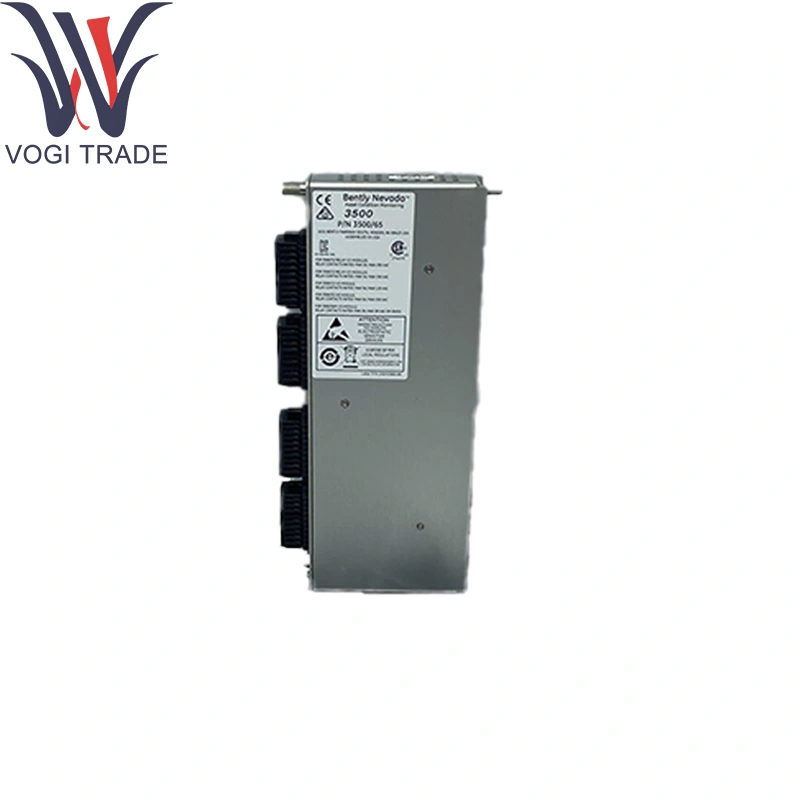

Brand: Belnty NevadaDescrizione: 172103-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 11Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 172103-01 progettato per il monitoraggio continuo della temperatura in linea di punti di macchinari critici: alloggiamenti di base, pozzetti di olio di lubrificante, involucri di cambio e termowell a slancio.
| Produzione |
Benente Nevada |
| Numero modello |
3500/65-01-01 |
| Numero di ordinazione |
172103-01 |
| Catalogare |
3500/65 |
| Descrizione |
Modulo I/O TC TC RTD/TIP Isolati, terminazioni interne |
| Paese di origine |
U.S.A. |
| Codice HS |
8471800000 |
| Dimensione |
24*2.4*24 (cm) |
| Peso |
1,4 kg |
Informazioni di ordinazione
3500/65-AA-BB
A: Tipo di modulo I/O
01 RTD/TIP Isolati TC con terminazioni interne
02 RTD/TIP Isolati TC con terminazioni esterne
B: opzione di approvazione dell'agenzia
00 nessuno
01 CSA/NRTL/C.
02 CSA/Atex
Parametri tecnici
Canali: 8 totali, configurabili in Belly Nevada 172103-01:
Ingressi RTD 4 × 4-wire (PT100/PT1000)
4 × Ingni di termocoppia a punta isolata (Typee, J, K o T)
Ramma RTD e precisione:
–200 ° C a +850 ° C (Pt100), ± 0,1 ° C
Risoluzione 0,1 ° C, conversione a 16 bit
Gamma e precisione della termocoppia:
Typee: –200 ° C a +900 ° C; Tipoj: –210 ° C a +760 ° C
Typek: –250 ° C a +1372 ° C; Tipografia: –250 ° C a +400 ° C
± 0,25 ° C (o ± 0,1% di span), conversione a 16 bit
Compensazione della giunzione a freddo: precisione a bordo, ± 0,5 ° C
Protezione e terminazioni di input:
Resistori di terminazione interni da 100Ω (RTD) e ± 100mV (TC) per Belly Nevada 172103-01
Morsetto di sovratensione a ± 35 V; protezione della polarità inversa
Tasso di campionamento: 2 campioni/sec per canale (simultaneo)
Isolamento: canale a chassis da 1 kV
Consumo energetico: 24 VDC (18–32VDC) tramite backplane, ≤5W
Valutazioni ambientali:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: fino al 95%di RH, non condensando
Funzione del prodotto
Condizionamento del segnale: eccita/linearizza RTDS a 4 fili e condizioni termocoppie tramite Belly Nevada 172103-01 con compensazione della giunzione a freddo.
Digitalizzazione: converte segnali analogici a dati digitali per 3500/3700 backplane.
Logica di allarme: confronta i canali con i setpoint programmabili utilizzando Belly Nevada 172103-01.
Diagnostica: monitora l'integrità del loop del sensore e segnala guasti.
Terminazioni integrate: incorpora terminazioni precise a bordo
Aree di applicazione
Temperatura del cuscinetto e del lubrificante: rilevamento di guasti precoci con Belcente Nevada 172103-01 in turbine/compressori.
Monitoraggio del cambio e sigillo: temperature di tracciamento per la manutenzione predittiva.
Sistemi di combustione e scarico: rilevare le termocoppie nei percorsi di gas caldo.
Skid di controllo di processo: integrazione nei pannelli di protezione tramite Belly Nevada 172103-01.
Installazioni dell'area pericolosa: pannelli Zone2/Div2 Riduzione dei requisiti del campo da campo
