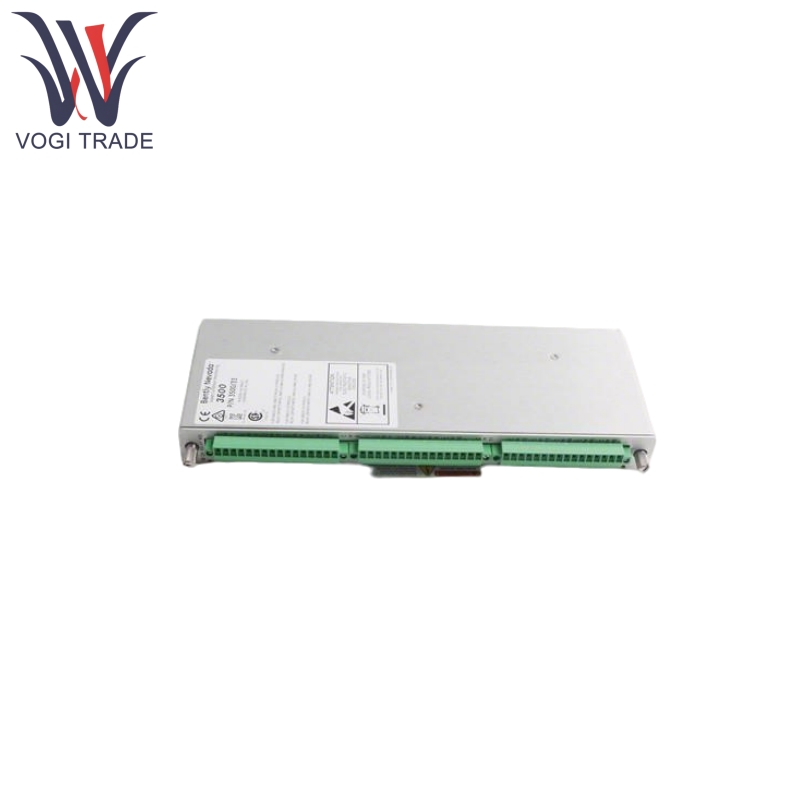

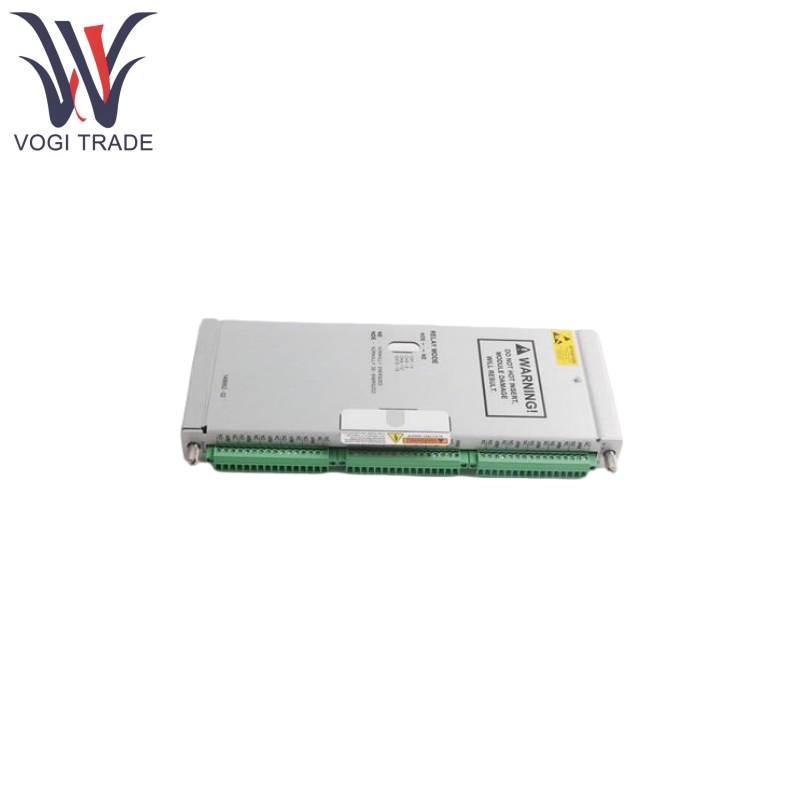

Brand: Belnty NevadaDescrizione: Modulo di uscita relè FAILSAFE a 16 canali di riservaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 15Termina di pagamento: t/tPorta di spedizione: ShenzhenBelntly Nevada 149992-02 fornisce 16 uscite indipendenti di relè e supporta un design per garantire il fallimento per garantire l'esecuzione affidabile di azioni protettive anche in caso di anomalia del sistema. La sua funzione principale è quella di convertire i segnali di allarme dal sistema di monitoraggio in output di contatto in relè per attivare arresti, allarmi o altre logiche di controllo.
| Produzione |
Benente Nevada |
| Numero modello |
149992-02 |
| Numero di ordinazione |
149992-02 |
| Catalogare |
- |
| Paese di origine |
Stati Uniti (Stati Uniti) |
| Codice HS |
8538900000 |
| Dimensione |
24*24*4cm |
| Peso |
0,6 kg |
Caratteristiche del prodotto
Belcente Nevada 149992-02 ha 16 uscite di relè che sono programmabili indipendentemente e combinazioni di supporto e/o logica per abbinare in modo flessibile condizioni di allarme complesse.
Belcente Nevada 149992-02 ha un design perfettosi che è conforme agli standard di zonizzazione ATEX e Nord America per garantire l'affidabilità in ambienti pericolosi.
Bentine Nevada 149992-02 è soggetto alle approvazioni di sicurezza e le tensioni di uscita del relè in genere non superano i 30 VRM per evitare il rischio di scosse elettriche.
Belcente Nevada 149992-02 viene utilizzato con il software di configurazione del rack 3500 (versione ≥ 3,3), il software di acquisizione dei dati (versione ≥ 2,40) e il software di visualizzazione dei dati (versione ≥ 1,40).
Prodotto usando il principio
Belcente Nevada 149992-02 riceve segnali di allarme dal monitor 3500 e guida i corrispondenti contatti del relè dopo il giudizio da parte del processore logico interno. Gli utenti possono configurare le condizioni del trigger dei relè attraverso il software per realizzare la strategia di protezione gerarchica.
Segnale di ingresso: compatibile con segnali di stato di allarme (avviso/pericolo) dal sistema di monitoraggio 3500.
Capacità di contatto: il valore tipico è 30 VDC/2 A (carico resistivo).
Temperatura operativa: da -30 ° C a +65 ° C, adatto per ambienti industriali.
Alimentazione: fornito dall'alimentazione a rack 3500 (come 3500/15) con un consumo di energia di circa 10,5 W.
Applicazione del prodotto
Nei compressori centrifughi nelle raffinerie, Belly Nevada 149992-02 monitora i parametri di spostamento dell'albero in tempo reale con sensori di corrente elevatore in serie 3300. I suoi 16 canali di relè forniscono protezione del grilletto graduata quando lo spostamento supera la soglia di 0,5 mm specificata nello standard API 617.
Nel monitoraggio dell'espansione termica dell'involucro della turbina del cracker di etilene, Belnty Nevada 149992-02 funziona in combinazione con il monitor di spostamento 3500/45 per raccogliere dati di espansione in tempo reale tramite sensori LVDT. Quando il tasso di espansione assiale supera 0,02 mm/min, l'uscita del relè guida la servo valvola idraulica per regolare il flusso di vapore e allo stesso tempo innesca il sistema ESD per avviare la turbina di standby per garantire il funzionamento continuo del cracker.
Negli impianti di idrocracking con gas esplosivi, il suo design del fallimento garantisce che i contatti del relè rimangano aperti in caso di cortocircuito nella linea del sensore, prevenendo un'esplosione causata da una scintilla elettrica. La sua capacità di contatto da 30 VDC/2A consente l'attuazione diretta di una valvola a prova di esplosione per l'arresto di emergenza della fornitura di carburante.
