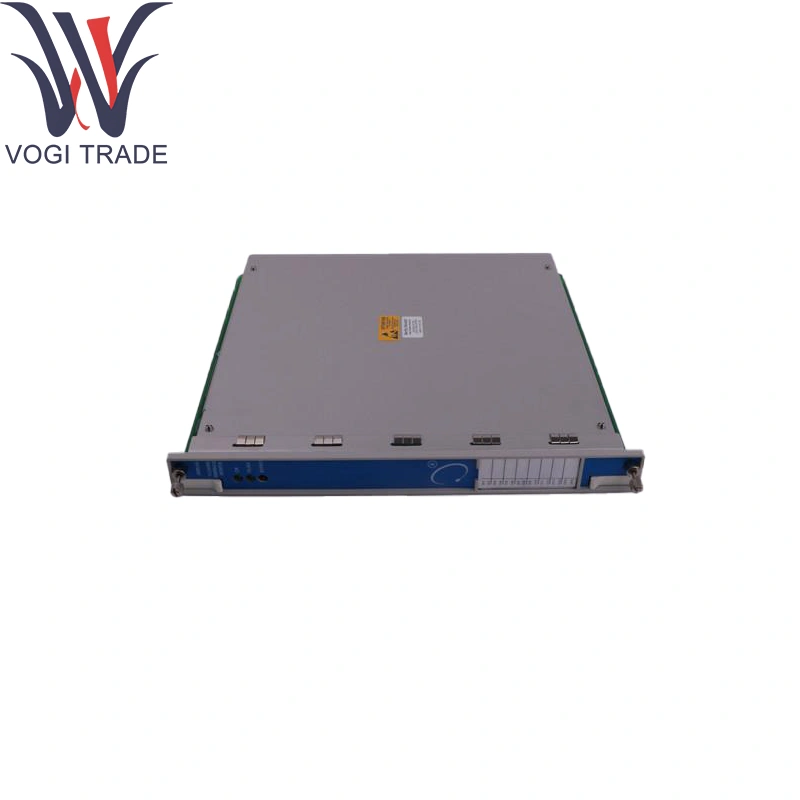

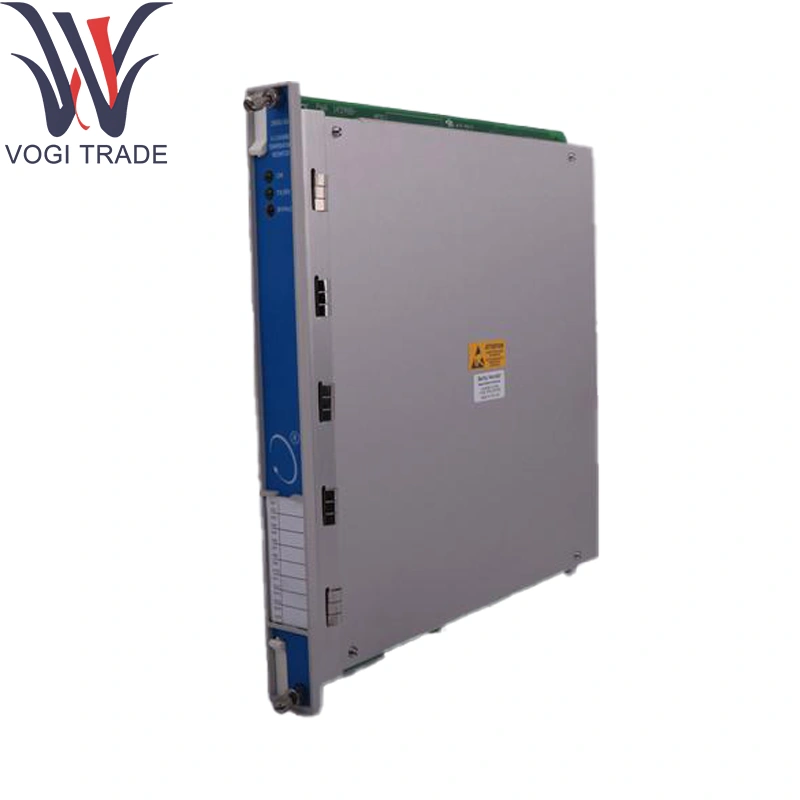

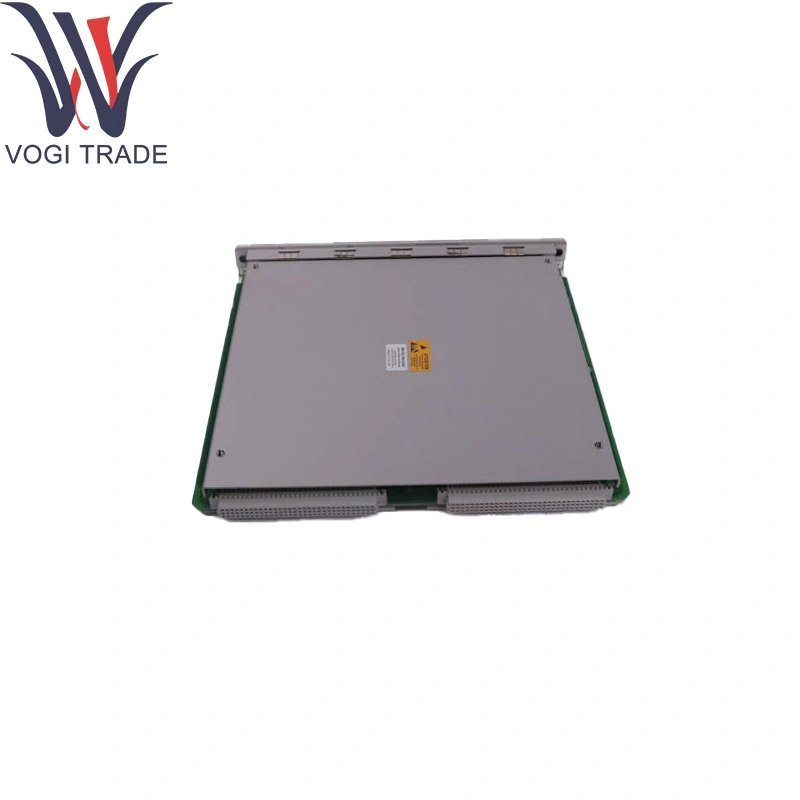

Brand: Belnty NevadaDescrizione: 149986-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 13Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 149986-01 offre capacità di uscita discreta ad alta densità in un singolo slot a rack 3U. In genere utilizzato per guidare gite per impianti, allarmi e interblocchi dalla logica di protezione e monitoraggio di Belntnevada.
| Produzione |
Benente Nevada |
| Numero modello |
149986-01 |
| Numero di ordinazione |
149986-01 |
| Catalogare |
3500/33 |
| Descrizione |
Modulo di relè a 16 canali |
| Paese di origine |
U.S.A. |
| Codice HS |
7326909000 |
| Dimensione |
24*2.4*16 (cm) |
| Peso |
1,6 kg |
Informazioni di ordinazione
3500/33 AA-BB
A: Modulo di output
01 Modulo di uscita del relè a 16 canali
02 Modulo di output di relè FailSafe a 16 canali
03 Modulo di uscita del relè a 16 canali a bassa corrente
04 MODULO DI USCIE DI RELAY FAILSAFE a 16 canali a bassa corrente
B: opzione di approvazione dell'area pericolosa
00 nessuno
01 CNRTLUS (Classe 1, Divisione 2)
02 ATEX / IECEX / CSA (Classe 1, Zona 2)
Parametri tecnici
Canali di relè: 16 relè indipendenti Formc (SPDT) in Belly Nevada 149986-01
Valutazioni dei contatti:
5A @ 250VAC (resistenti)
5A @ 30VDC (resistenti)
Metodo di guida: unità bobina a stato solido tramite la logica di backplane per Belly Nevada 149986-01; Nessuna fornitura di bobine esterne
Tempo di gestione/rilascio: ≤10ms dal comando a contatto modifica
Isolamento: resistenza dielettrica da 1 kV tra bobina/contatti e attraverso i canali
Indicatori: LED del pannello frontale per relè che indicano lo stato energizzato
Interfaccia backplane: connettori a doppio pin a 3500 bus digitale
Consumo energetico: 24 VDC tramite backplane, ≤5W
Valutazioni ambientali:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: fino al 95%di RH, non condensando
Funzione del prodotto
Uscita di allarme e di viaggio: riceve comandi discreti sui 3500 bus e attua i contatti del relè tramite Belly Nevada 149986-01 per arresti o interblocchi.
Alta densità del canale: consolida 16 uscite in un modulo a metà rack.
Autodiagnostica: monitors Relay Health in Belnty Nevada 149986-01 e segnala guasti.
Cablaggio flessibile: connettori a vite per cablaggio sul campo.
Aree di applicazione
Piante di generazione di potenza: solenoidi di viaggio di guida con Belcente Nevada 149986-01 per unità di turbina/generatore.
Stazioni del compressore: output discreti per gli interblocchi di controllo del controllo.
Strutture di processo-industriale: integrazione di output di protezione nei sistemi di sicurezza.
Skid OEM su larga scala: incorporamento di allarme/Logica di viaggio in pacchetti utilizzando Belly Nevada 149986-01.
Complessi di raffineria e petrolchimici: gestione dei segnali di allarme nei pannelli dell'area pericolosa.
