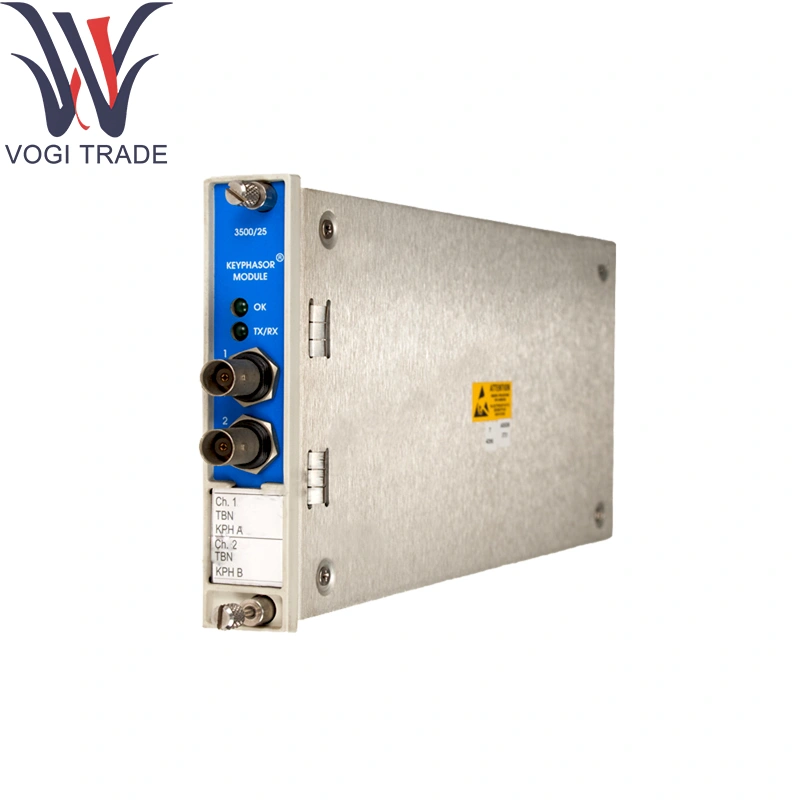

Belcente Nevada 149369-01

Informazioni di ordinazione

3500/25-AA-BB-CC

A: Numero di canali

01 Scheda keyphasor a mezzaalta singola a mezza altezza (ordine per 2 canali)

02 Due carte keyphasor a mezza altezza a 2 canali (ordine per 4 canali)

B: tipo di modulo I/O

01 Modulo I/O con terminazioni interne

02 Modulo I/O con terminazioni esterne

03 I/O barriera interna con terminazioni interne

04 Modulo I/O isolato con terminazioni interne (progettato per l'uso con pickup magnetici)

05 Modulo I/O isolato con terminazioni esterne (progettato per l'uso con pickup magnetici)

C: Opzione di approvazione dell'agenzia 00 non richiesto

01 Cnrtlus (Classe 1, Div 2)

02 ATEX/IECEX/CSA (Classe 1 Zona 2)

Parametri tecnici

Canali:

2 × Ingni di velocità della sonda a corrente elevata (0–50VP-P) per Belly Nevada 149369-01

2 × TTL/CMOS KEYPHASOR® o ingressi di indice encoder

Input digitali ausiliari 2 × per marcatori multifase

Caratteristiche migliorate:

Condizionamento del segnale a bassa jitter a bordo (<10ns rms jitter)

Filtro digitale programmabile e deboance per i canali indicizzati

Tracciamento di base automatico zero per compensare la deriva della sonda

Intervallo di velocità: da 0,1Hz a 50kHz (sonda); fino a 100kHz (encoder)

Accuratezza del timestamp: ± 100ns Risoluzione per evento

Logica di viaggio eccessivo: rilevamento della soglia accelerata da hardware con risposta sub-millisecondo

Isolamento: ≥1kV dal canale a chassis in Belnty Nevada 149369-01

Consumo energetico: 24 VDC tramite backplane, ≤4w

Valutazioni ambientali:

Operativo: da 0 ° C a +70 ° C

Conservazione: –40 ° C a +85 ° C

Umidità: fino al 95% di RH non condensando

Funzione del prodotto

Belcente Nevada 149369-01 fornisce velocità di precisione e condizionamento di fase per i segnali di Current Eddy e KeyPhasor®, sopprimendo il rumore/la deriva. Cattura i timestamp dell'evento con precisione di ± 100 N per la registrazione di eventi di fase e sequenza. Monitora la salute del segnale e alimenta i dati puliti nella logica del viaggio eccessivo.

Aree di applicazione

Turbine a vapore e a gas: protezione da sovra-velocità utilizzando Belnty Nevada 149369-01 per unità di corsa in parallelo

Compressori centrifughi: feedback della velocità di controllo del controllo con interfacce di viaggio ad alta integrità

Motori marini e torboshaft: tempistica di precisione con Belcente Nevada 149369-01 in ambienti ad alta vibrazione

Sincronizzazione del generatore: sequenza di eventi e fase per la connessione a griglia

Celle di ricerca e test: cattura di velocità ad alta risoluzione per esperimenti di rotore-dinamica
