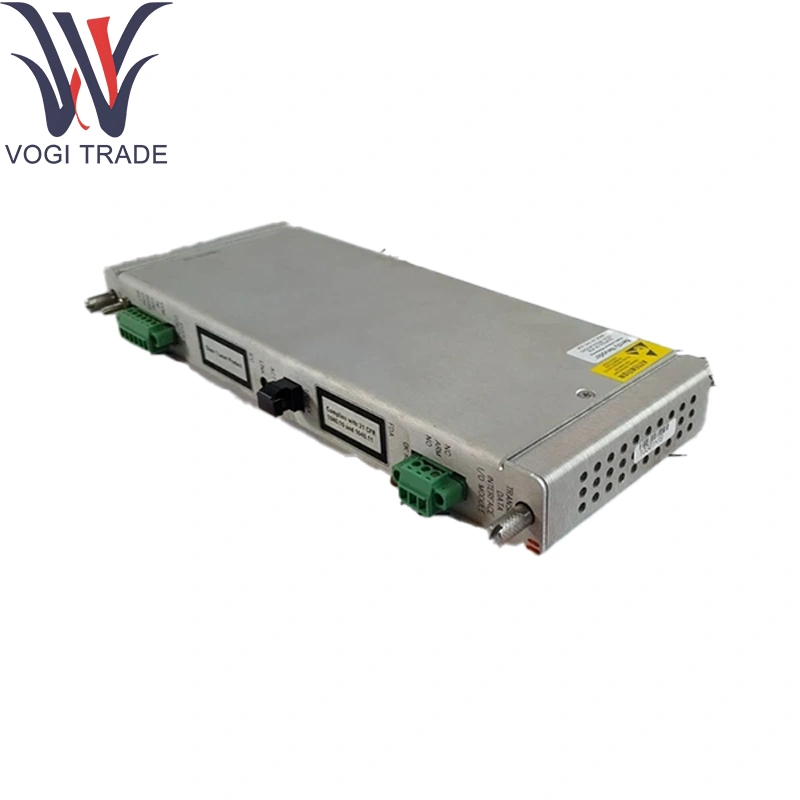

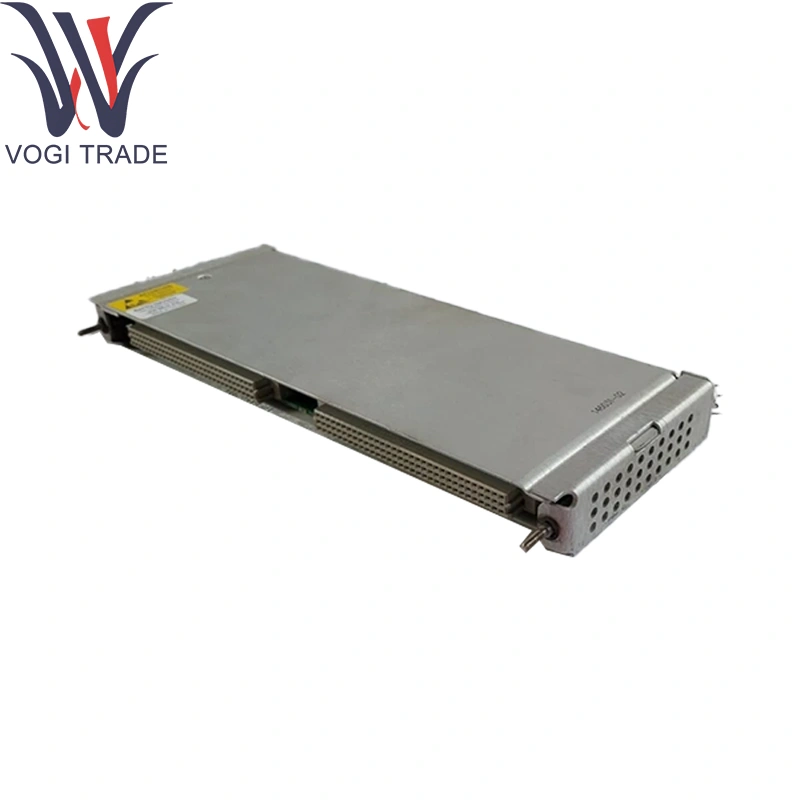

Belcente Nevada 146031-02

Informazioni di ordinazione

Salvato

288055-01 Modulo di interfaccia dati transitoria standard con cavo USB

123M4610* 10 piedi da A a B Cavo USB

146031-01 Modulo I/O 10Base-T/100Base-TX

146031-02 Modulo I/O 100Base-FX (Fiber Optic)

161580 3500/22m Guida per l'utente di funzionamento e manutenzione TDI

164466 Foglio dati accessori di rete

00580441 Intestazione del connettore, terminazione interna, 3-posizione, verde

00580436 Intestazione del connettore, terminazione interna, 6-posizione, verde

111m5777 Intestazione del connettore, terminazione interna, 2-posizione, verde

Intestazione del connettore 166M2390, tipo di molla push-in (alternativa per PN 00580436)

Intestazione del connettore 166M4363, tipo di molla push-in (alternativa per PN 00580441)

146031-03 10base-t/100base-tx I/O Modulo GLD placcato

146031-04 100Base-FX (fibra ottica) Modulo I/O GLD placcato

Parametri tecnici

Interfaccia backplane: connettori a 50 pin a 50 pin per 3500 bus digitali in/out in Belly Nevada 146031-02

Porte in fibra: connettori multimodali 2 × 100base-fx o dipendenti dall'opzione cliente)

Lunghezza d'onda: 1300nm

Distanza massima: fino a 2 km su fibra da 62,5/125 µm; Fino a 5 km su fibre da 50/125 µm con Belcente Nevada 146031-02

Velocità dati: 100 Mbps Full-duplex

Topologie di rete: punto a punto, ala margherita o anello (con gestore di anelli in fibra esterna)

Isolamento: isolamento galvanico da ottico-chassis ≥2kv

Indicatori: LED del pannello frontale per collegamento/attività tramite porta in fibra; Backplane-ok; Potenza ok

Potenza: 24VDC tramite backplane rack (18–32VDC), ≤0,5a

Valutazioni ambientali:

TEMP operativa: da 0 ° C a +70 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: ≤95%di RH, non condensando

Funzione del prodotto

Bridging in fibra ottica: tunnel trasparente 3500 cornici di autobus su fibra tramite Belly Nevada 146031-02, mantenendo il traffico di protezione in tempo reale.

Comunicazione a lunga distanza: estende la portata della rete oltre i limiti di rame, immune a emi e circuiti di terra.

Supporto ad anello ridondante: si integra nelle topologie ad anello a doppia fibra per l'alta disponibilità.

Diagnostica e monitoraggio: reporting continuo dello stato della connettività per la salute e il backplane in fibra.

Aree di applicazione

Piante di potenza: collegamento di rack a turbina/generatore remoto per controllare le sale usando Belly Nevada 146031-02 attraverso le sottostazioni.

Petrolchimico e raffinamento: comunicazioni in zone di area pericolosa.

Mining & Metals: backhaul in fibra ottica in ambienti elettricamente rumorosi con Belcente Nevada 146031-02.

Piattaforme petrolifere e gas: comunicazioni a lunga distanza con Belcente Nevada 146031-02 sopra/sotto il mazzo con protezione da fulmini.

Process-Automation Skids: Modular skid-mounted panels requiring robust fiber connectivity.
