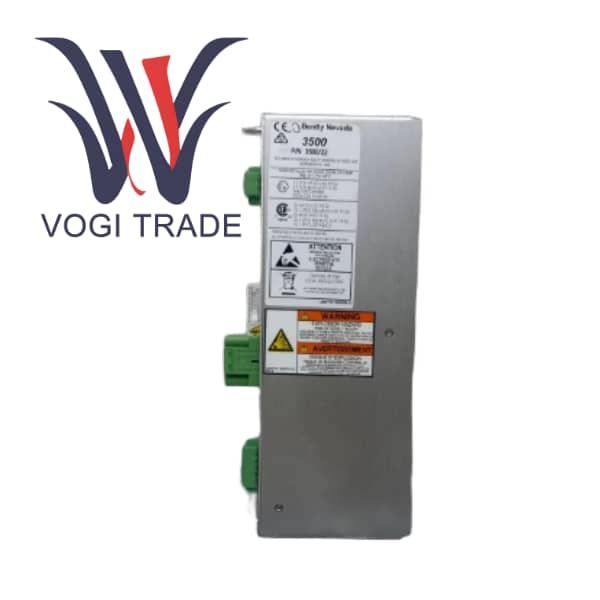

Marca: Bently NevadaDescrizione: Modulo I/O di interfaccia dati transitoriCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 15Termine di pagamento: T/TPorto di spedizione: XiamenBently Nevada 146031-01 190093-01 è principalmente responsabile delle funzioni di comunicazione dei dati e di integrazione del sistema, collegando il sistema di monitoraggio 3500 e il software di gestione dei macchinari Bently Nevada System 1 per realizzare la trasmissione dei dati in tempo reale e la diagnosi remota. Il suo ruolo principale è trasmettere vibrazioni, temperatura, pressione e altri dati raccolti dai sensori al computer host tramite Ethernet e allo stesso tempo supportare l'input e l'output dei segnali di controllo del sistema per garantire l'efficienza del monitoraggio delle condizioni delle apparecchiature e dell'avviso di guasto.
| Produzione |
Bentornato Nevada |
| Numero di modello |
146031-01 |
| Numero d'ordine |
190093-01 |
| Catalogare |
- |
| Paese di origine |
Stati Uniti (USA) |
| CODICE SA |
8538900000 |
| Dimensione |
24*24*10 cm |
| Peso |
0,6kg |
Caratteristiche del prodotto

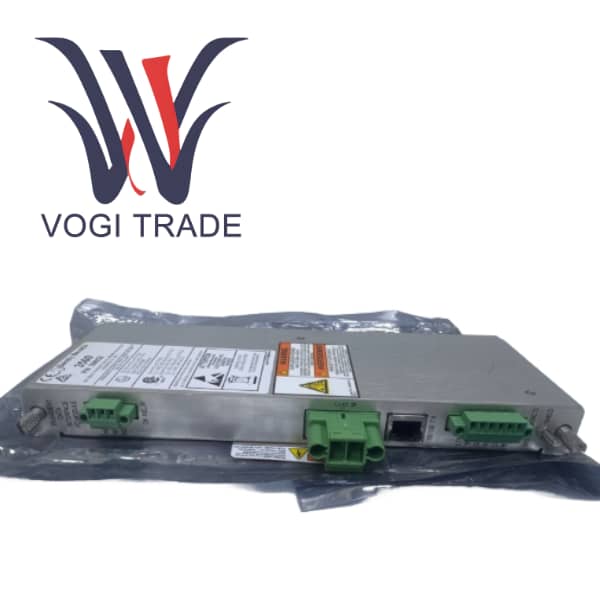

Bently Nevada 146031-01 PWA190093-01 è un modulo I/O Ethernet 10Base-T/100Base-TX, progettato specificamente per i sistemi TDI (Transient Data Interface) 3500/22M come interfaccia di comunicazione critica. Questo modulo supporta l'integrazione perfetta del rack di monitoraggio meccanico Bently Nevada 3500 con sistemi di livello superiore (come il software System 1® di GE) tramite Ethernet standard. Come livello fisico e livello di collegamento dati, può trasmettere importanti dati sulla salute meccanica (inclusi valori di stato stazionario, forme d'onda transitorie e informazioni sugli allarmi) dal sistema di monitoraggio alla piattaforma di gestione delle risorse per l'analisi e la diagnosi in tempo reale.

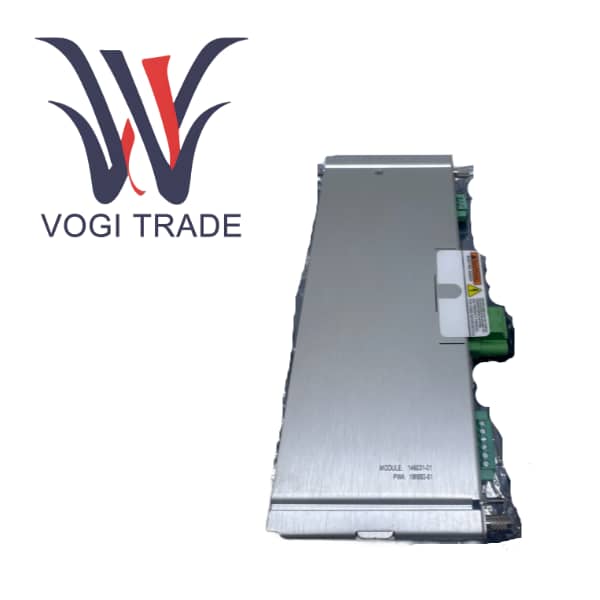

Essendo un componente principale del sistema 3500, questo modulo è installato in uno slot posteriore a tutta altezza dedicato al rack ed è fondamentale per qualsiasi installazione che richieda l'acquisizione di dati basata sulla rete e la configurazione remota.

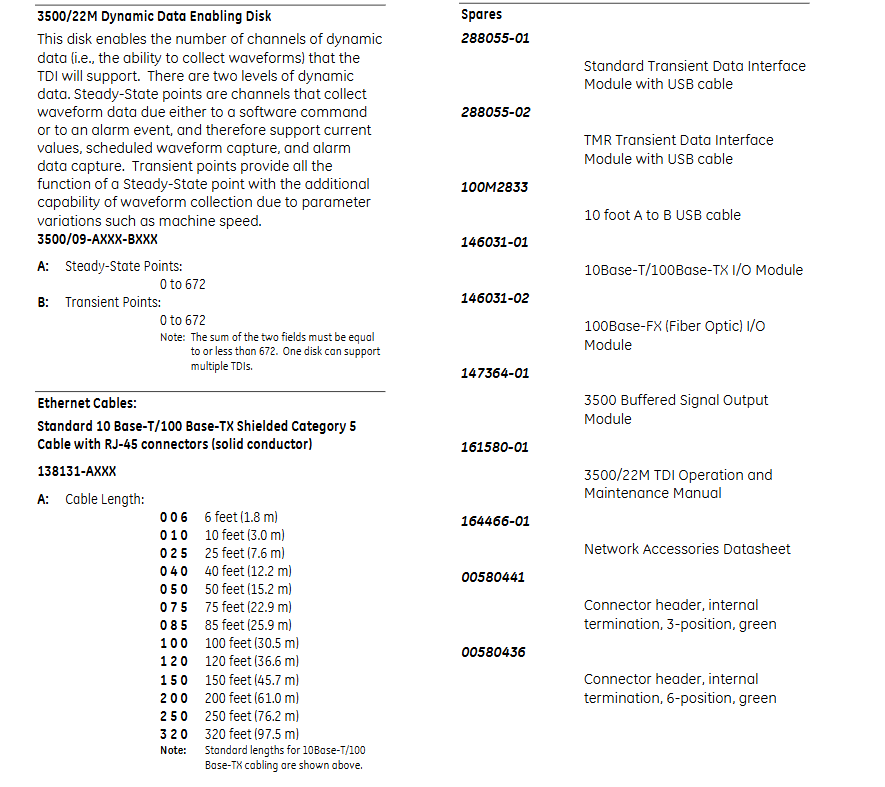

Specifiche e parametri
Standard di comunicazione Ethernet 10Base-T e 100Base-TX, conforme a IEEE 802.3.
Velocità dati 10 Mbps e 100 Mbps, rilevamento automatico e negoziazione automatica
Protocolli supportati Protocollo host BN (per la comunicazione con il software di configurazione, acquisizione dati e visualizzazione 3500)
Protocollo BN TDI (per la comunicazione con il software GE System 1®)
Connessione fisica Connettore Porta RJ-45 singola
Tipo di cavo Cavo Ethernet di categoria 5 schermato standard
Lunghezza massima del cavo 100 metri (328 piedi)
Indicatori di stato (LED) Integrati nel pannello frontale del modulo TDI principale (OK, TX/RX, CONFIG OK, TM).
Limiti ambientali Temperatura di funzionamento Da -30 °C a +65 °C (da -22 °F a +149 °F)
Temperatura di conservazione da -40 °C a +85 °C (da -40 °F a +185 °F)
Umidità 95% senza condensa
Dimensioni fisiche Altezza x Larghezza x Profondità 241,3 mm x 24,4 mm x 99,1 mm (9,50 x 0,96 x 3,90 pollici)
Peso 0,20 kg (0,44 libbre)
Spazio su rack Richiede 1 slot posteriore a tutta altezza.
Approvazioni per aree pericolose Disponibili con la configurazione del rack appropriata (ad esempio, CSA/NRTL per Classe I, Div 2; ATEX/IECEx per Zona 2).
Caratteristiche del prodotto
L'interfaccia Ethernet a doppia velocità può connettersi in modo flessibile alla tradizionale infrastruttura di rete da 10 Mbps e alla moderna infrastruttura di rete da 100 Mbps e supporta la negoziazione automatica della velocità e la modalità duplex.
Il design industriale robusto e durevole è specificamente progettato per un funzionamento affidabile in ambienti industriali difficili, caratterizzato da un ampio intervallo di temperature di funzionamento e conforme agli standard di immunità alla compatibilità elettromagnetica e alle radiazioni di livello industriale EN 61000-6-2, EN 61000-6-4.
L'integrazione perfetta del sistema, che supporta la comunicazione bidirezionale, può essere utilizzata per la configurazione (utilizzando il protocollo host BN) e l'acquisizione continua dei dati (utilizzando il protocollo BN TDI), garantendo che 3500 rack possano essere completamente integrati nella rete di monitoraggio della fabbrica.
Il supporto per tipi di dati completi facilita la trasmissione di tutti i dati chiave raccolti da TDI, tra cui:
Valori statici, come vibrazioni e temperatura complessive
Forme d'onda dinamiche sincrone e asincrone
Avvio/scorrimento di dati transitori
Dati di allarmi ed eventi
Il cablaggio semplificato utilizza connettori RJ-45 universali e cavi CAT5e standard. Rispetto ai sistemi di cablaggio dedicati, semplifica l'installazione, la gestione dei ricambi e la risoluzione dei problemi.
Confronto con prodotti simili
| Caratteristica |
146031-01 (rame 10/100Base-TX) |
146031-02 (fibra ottica 100Base-FX) |
| Media |
Rame (doppino intrecciato) |
Fibra ottica (multimodale) |
| Distanza massima |
100 m (328 piedi) |
2000 metri (6560 piedi) |
| Immunità al rumore |
Buono (con cavo schermato) |
Eccellente (immunità intrinseca a EMI/RFI) |
| Isolamento del circuito di terra |
NO |
SÌ |
| Connettore |
RJ-45 |
MT-RJ |
| Caso d'uso tipico |
Armadi di rete locale all'interno di sale di controllo, corse a breve distanza in ambienti elettricamente silenziosi. |
Corse a lunga distanza tra edifici, percorsi che attraversano aree con elevate interferenze elettromagnetiche o dove l'isolamento elettrico è fondamentale. |
| Costo relativo |
Inferiore |
Più alto |
