Bently Nevada 140734-02

Panoramica del prodotto

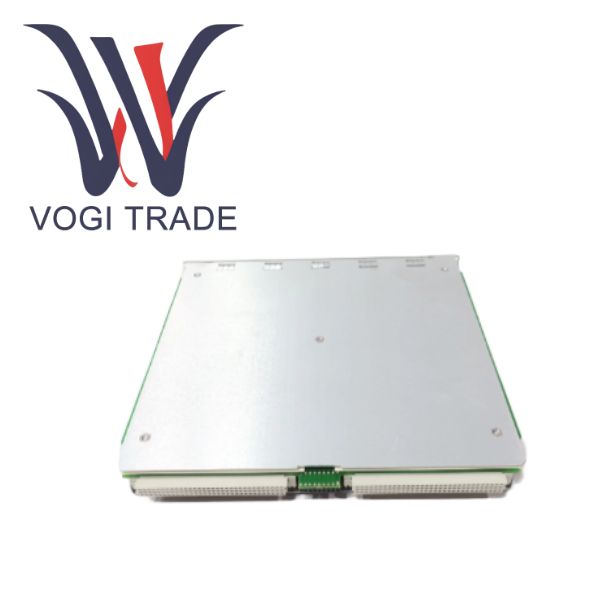

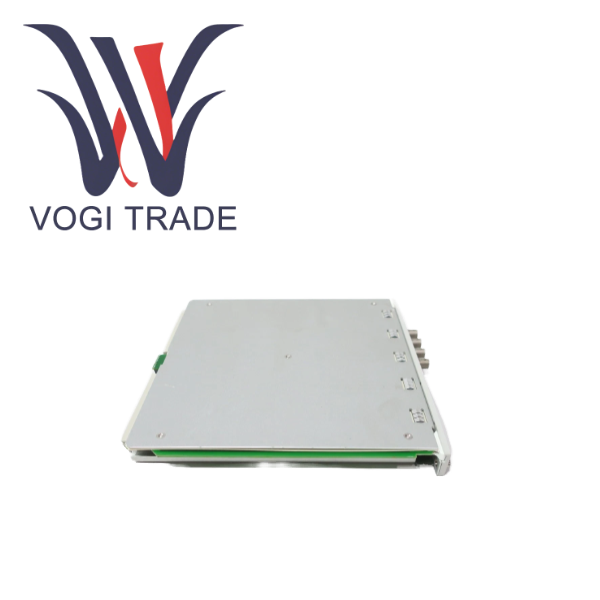

140734-02 Modulo di monitoraggio delle vibrazioni Proximitor a quattro canali ad alte prestazioni lanciato da Bently Nevada, una filiale di Baker Hughes. Essendo uno dei componenti principali del sistema di monitoraggio delle condizioni e di protezione meccanica 3500, il 3500/42M è specificamente progettato per il monitoraggio completo di vibrazioni, spostamento e posizione di macchinari critici rotanti e alternativi.

3500/42M adotta un design con slot da 1/4 di larghezza singola e può essere inserito direttamente in un rack 3500 standard. La caratteristica più importante è l'elevato grado di flessibilità e multifunzionalità. Programmato tramite il software di configurazione rack 3500 in dotazione, ciascuna coppia di canali può essere configurata in modo indipendente per eseguire una qualsiasi delle nove diverse funzioni di misurazione. Include vibrazione radiale, spostamento assiale, espansione differenziale, eccentricità, REBAM, accelerazione, velocità, vibrazione assiale assoluta e zona di accettazione circolare. Questo design multifunzionale in un'unica macchina consente al 140734-02 di adattarsi a un'ampia gamma di scenari applicativi, da semplici pompe e ventole a complessi gruppi elettrogeni e compressori con turbine a vapore. Rendendo 3500/42M la scelta ideale per la protezione meccanica completa e il monitoraggio delle condizioni.

Caratteristiche funzionali del prodotto

Coppie di canali multifunzionali e programmabili

L'innovazione principale del 140734-02 è che i quattro canali del modulo sono divisi in due coppie. Ciascuna coppia può essere configurata in modo indipendente e simultaneo per eseguire diverse attività di misurazione. Ad esempio, i canali 1 e 2 possono essere configurati per monitorare la vibrazione radiale, mentre i canali 3 e 4 possono essere configurati simultaneamente per monitorare lo spostamento assiale. Questo design migliora notevolmente il tasso di utilizzo e la flessibilità applicativa dei singoli moduli.

L'ampia libreria di misurazioni supporta 9 tipi di misurazioni, che coprono quasi tutti i parametri meccanici chiave delle macchine rotanti.

I tipi di spostamento includono vibrazione radiale, posizione di spinta, espansione differenziale ed eccentricità.

La categoria della velocità è divisa in velocità e accelerazione.

REBAM diagnostico avanzato, area di accettazione circolare.

Vibrazione assoluta dell'albero di tipo composto.

Uscita ricca di valori statici e allarme preciso

Oltre al semplice RMS, per ciascun tipo di misurazione, il modulo 3500/42M non solo calcola un valore RMS totale ma emette anche una serie di valori statici. Ad esempio, nella modalità di vibrazione radiale, 140734-02 emetterà Diretto, Gap, Ampiezza 1X, Ritardo di fase 1X, Ampiezza 2X, Ampiezza Smax, ecc. Questi dati ricchi forniscono indizi chiave per una diagnosi approfondita dei guasti.

Il sistema di allarme programmabile a due livelli offre due livelli di allarmi relè hardware: Avviso e Pericolo. La soglia di attivazione e il ritardo temporale dell'allarme possono essere impostati con precisione tramite software, prevenendo efficacemente falsi interventi causati da interferenze istantanee e garantendo un'azione tempestiva in condizioni di lavoro veramente pericolose.

Forte integrazione di sistema e capacità diagnostiche

L'uscita standard da 4-20 mA consente di inviare i principali valori di misurazione di ciascun canale al DCS/PLC tramite il segnale da 4-20 mA, ottenendo un monitoraggio centralizzato.

L'uscita buffer del pannello frontale fornisce segnali grezzi del sensore di alta qualità, facilitando i tecnici in loco a condurre analisi dettagliate dello spettro e della forma d'onda utilizzando raccoglitori di dati portatili.

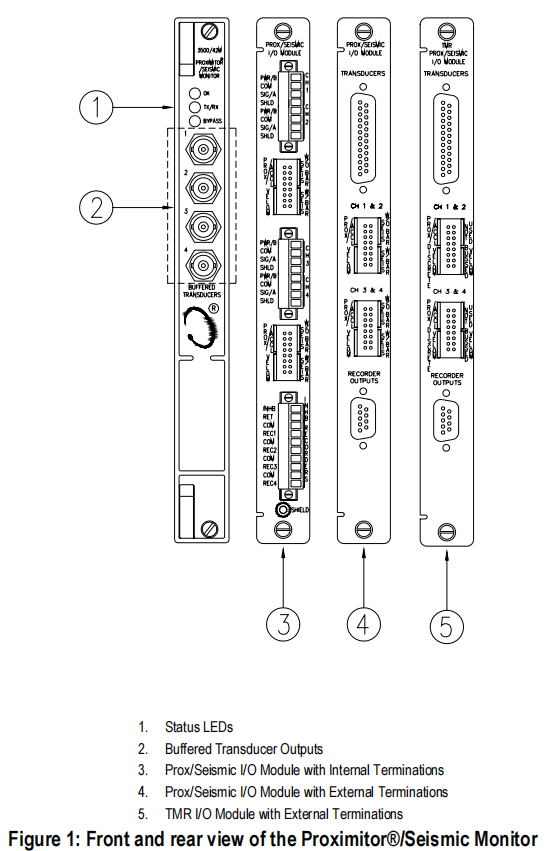

I tre LED del pannello frontale di 140734-02 forniscono al personale di manutenzione informazioni intuitive sullo stato di salute, sullo stato della comunicazione e sulla modalità operativa dei moduli.

Ambito del settore applicabile

3500/42M 140734-02 è applicabile a tutti i campi dell'industria pesante con apparecchiature rotanti complesse e critiche.

Nel campo dell'energia e dell'energia, forniamo un monitoraggio completo per turbine a vapore, turbine a gas e generatori, comprese vibrazioni radiali/assiali, usura dei cuscinetti reggispinta, dilatazione termica, flessione degli alberi di grandi dimensioni e salute dei cuscinetti.

Il monitoraggio delle condizioni dei grandi compressori centrifughi/assiali e degli agitatori per reattori nell'industria petrolchimica, in particolare l'allarme tempestivo di guasto dei cuscinetti volventi, è di vitale importanza.

Qualsiasi attrezzatura chiave nei settori metallurgico, minerario, cartario, del cemento e in altri settori che richiedono un monitoraggio multifunzionale e di alta precisione delle vibrazioni e degli spostamenti.
