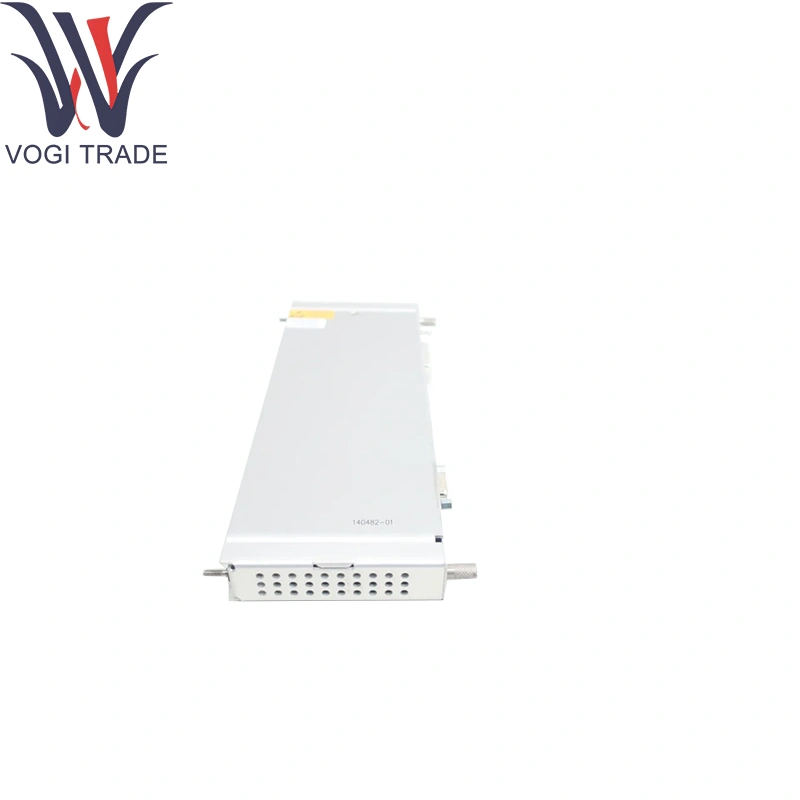

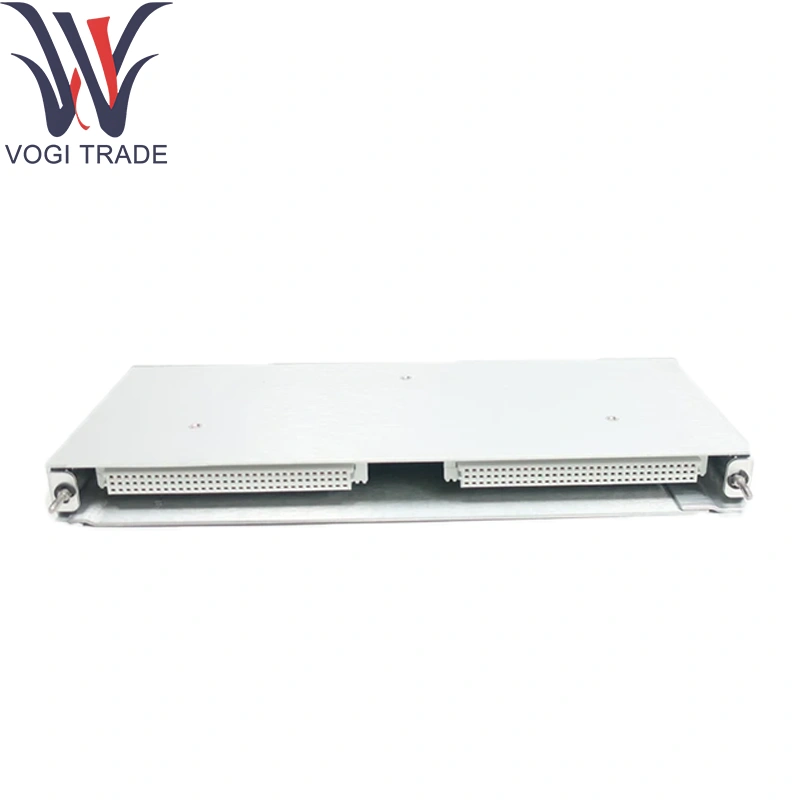

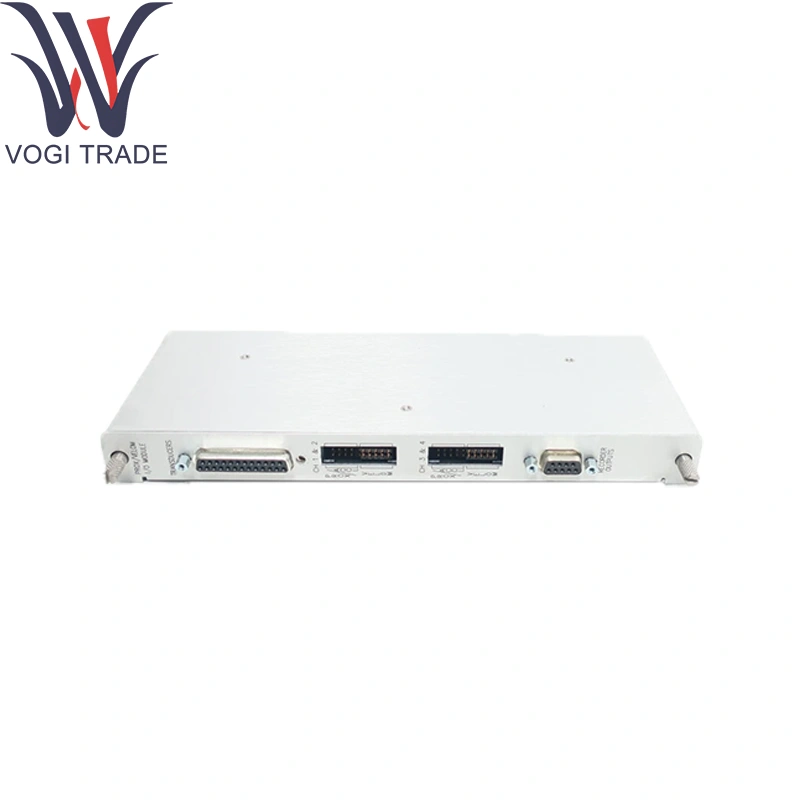

Brand: Belnty NevadaDescrizione: 140482-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 12Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 140482-01 combina la vicinanza (spostamento) e il condizionamento della velocità in un singolo modulo rack in serie 3500.
| Produzione |
Benente Nevada |
| Numero modello |
3500/42M-10-00 |
| Numero di ordinazione |
140482-01 |
| Catalogare |
3500 |
| Descrizione |
Modulo I/O Prox/Velom |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
24*10*2.4 (cm) |
| Peso |
0,2 kg |
Informazioni di ordinazione
Descrizione del prodotto
3500/42m-aa-bb
A: Tipo di modulo I/O
Vedi i tipi di moduli I/O a pagina 19.
B: opzione di approvazione dell'area pericolosa
00
Nessuno
01
CSA / NRTL / C (Classe 1, Divisione 2)
02
Atex / IECEX / CSA (Classe 1, Zona 2)
Parametri tecnici
Canali:
Input 2 × Proximity-Probe (Eddy-Current, 0–50VP-P) per Belcy Nevada 140482-01
2 × Ingni di trasduttore di velocità (Accelerometro IEPE o ± 10 V)
Eccitazione della sonda: –23vdc @ ≤12MA per canale di prossimità nel Belly Nevada 140482-01
Potenza di velocità: corrente costante 4MA per dispositivi IEPE o pass-through di ± 10 V
Larghezza di banda:
Prossimità: da DC a 10kHz
Velocità: da 0,5Hz a 5kHz
Filtro e guadagno:
Filtri di banda selezionabili sul campo per bande di vibrazione a banda larga 1 ×, 2 × e a banda larga
Impostazioni di guadagno programmabili (da × 1 a × 10) del Belcente Nevada 140482-01 sia per i canali di prossimità che di velocità
Isolamento: terra da canale a chassis ≥1kV
Consumo energetico: 24 VDC (18–32VDC), ≤5W totale
Ambientale:
Operativo: da 0 ° C a +70 ° C
Conservazione: –40 ° C a +85 ° C
Umidità: fino al 95%di RH, non condensando per Belly Nevada 140482-01
Funzione del prodotto
Condizionamento integrato: contemporaneamente condizioni di posizione dell'albero e segnali di velocità di vibrazione tramite Belly Nevada 140482-01, applicando eccitazione, amplificazione, filtraggio e linearizzazione.
Conversione digitale: converte i segnali analogici ai dati digitali sul bus di backplane 3500 per il monitoraggio in tempo reale.
Diagnostica: monitora l'input-halth e segnala flag di guasto tramite Belly Nevada 140482-01.
Aree di applicazione
Protezione eccessiva e protezione del viaggio della turbina: rileva la posizione dell'albero con Belcente Nevada 140482-01 per il monitoraggio di autorizzazione e il rilevamento delle vibrazioni.
Rilevazione del sovratensione del compressore: utilizza canali di velocità per rilevare le vibrazioni indotte dal flusso.
Monitoraggio del cuscinetto del generatore: monitora il cuscinetto e le vibrazioni.
Monitoraggio della salute dei macchinari pesanti: ideale per le piante che utilizzano Belnty Nevada 140482-01 che richiedono una diagnostica consolidata.
