Piegatamente Nevada 138607-01

Prodotto Opanoramica

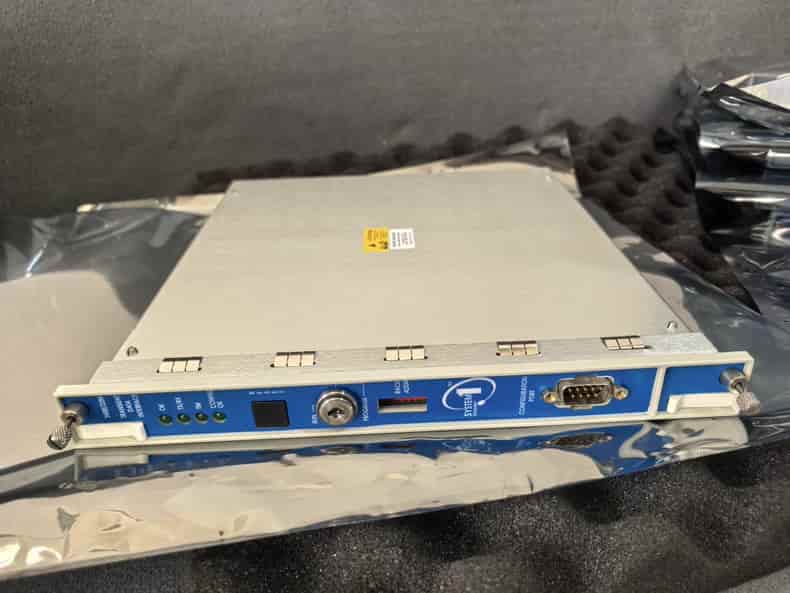

138607-01 è un modulo di interfaccia di comunicazione Ethernet in fibra dedicato per il sistema di monitoraggio delle condizioni meccaniche serie Bently Nevada 3500. Per un modulo I/O installato sul backplane del rack 3500, progettato specificamente per fornire un'interfaccia fisica Ethernet in fibra 100Base-FX.

In quanto braccio fisico del processore di comunicazione, è responsabile della conversione dei segnali digitali all'interno del rack in segnali ottici e della loro trasmissione tramite cavi in ​​fibra ottica allo switch o alla stazione tecnica nella sala di controllo. Risolve principalmente problemi di comunicazione in siti industriali con gravi interferenze elettromagnetiche o lunghe distanze di trasmissione.

Questo modulo è un modulo a mezza altezza ed è generalmente installato in uno slot I/O specifico sul retro del rack, collegato al modulo TDI/RIM anteriore tramite cavi interni.

Caso sul posto

Integrazione del sistema di controllo distribuito di una grande centrale elettrica a carbone

Il sistema di monitoraggio delle turbine della centrale è installato nella sala turbine, mentre la sala di controllo centrale si trova a 800 metri dalla sala turbine. 138607-01 Modulo I/O ottico 100Base-FX

L'ingegnere ha installato il modulo 138607-01 dietro il rack 3500 e il processore di comunicazione 3500/22M nella parte anteriore. È stato posato un cavo ottico multimodale da 800 metri, con un'estremità collegata al modulo 138607-01 dietro il rack e l'altra estremità collegata all'interfaccia in fibra dello switch della sala controllo. Durante il funzionamento dell'unità, i dati chiave come le vibrazioni dell'albero e dei cuscinetti vengono elaborati da TDI, quindi convertiti da 138607-01 in segnali ottici e trasmessi senza perdite attraverso la fibra ottica al software System 1 nella sala di controllo. Nonostante l'enorme interferenza della corrente di eccitazione sul posto e la lunga distanza, il collegamento ottico rimane libero, garantendo che il computer superiore possa monitorare lo stato dell'unità in tempo reale e con precisione.

Confronto di prodotti simili

138607-01 100Base-FX rispetto a 138131-xxx 10Base-T/100Base-TX

Differenza

138607-01 Utilizza fibre ottiche, con una distanza di trasmissione di circa 2 km, forte capacità anti-interferenza, ma il costo è più elevato. Richiede un ricetrasmettitore in fibra ottica o uno switch in fibra ottica; 138131 è un comune modulo di porta elettrica RJ-45, che utilizza cavi di rete standard, con una distanza di trasmissione di soli 100 metri, suscettibile alle interferenze, ma il costo è basso e l'interfaccia è universale.

Suggerimento di selezione

Se la distanza è inferiore a 100 metri e l'interferenza è bassa, scegliere 138131; se la distanza è superiore a 100 metri o l'interferenza è elevata, scegliere sicuramente 138607-01.

138607-01 rispetto a 161756-xxx Modulo I/O 100Base-FX

Differenza

138607-01 è un numero d'ordine di configurazione precedente o specifico, mentre la serie 161756 si riferisce solitamente a un pacchetto di componenti con una lunghezza specifica di cavo in fibra ottica. Funzionalmente sono entrambi moduli 100Base-FX, ma potrebbero esserci leggere differenze nell'interfaccia fisica o negli accessori dei cavi inclusi.

Aggiornamento del prodotto e sviluppo tecnologico

Dal 3500/20 al 3500/22M, il precedente sistema 3500 utilizzava il modulo RIM 3500/20, che aveva capacità di comunicazione relativamente deboli. Con il lancio di 3500/22M, la richiesta di larghezza di banda è aumentata e il modulo ottico 100Base-FX è diventato la configurazione standard per supportare la trasmissione ad alta velocità di dati transitori.

Standardizzazione dell'interfaccia. Le precedenti interfacce ottiche erano piuttosto caotiche. Ora vengono gradualmente unificati in MT-RJ o nelle interfacce modulari SFP più tradizionali.

La tendenza futura è che, sebbene la comunicazione ottica sia la corrente principale, la nuova generazione di sistemi tende ora a utilizzare moduli ottici SFP Small Form-factor Pluggable di dimensioni più piccole, rendendo le interfacce più flessibili e supportando la sostituzione hot-swap di moduli di diverse lunghezze d'onda o distanze.
