Belcente Nevada 138493-01

Panoramica del prodotto

Materiali e durata: realizzati con materiali di livello industriale

Easy Installation: non richiede strumenti speciali, installazione a scatto, è conforme agli standard DIN EN 60715.

Compatibilità: corrisponde perfettamente al design sottile del sensore di prossimità 3300 XL.

Caratteristiche del prodotto

Easy Installation: Benly Nevada 138493-01 è progettato specificamente per il montaggio della ferrovia DIN, consente l'installazione rapida e accurata del dispositivo, riducendo i tempi di installazione e i costi di manodopera.

Stabile e affidabile: Belly Nevada 138493-01 con ingegnerizzazione di precisione e progettata per adattarsi perfettamente tra la guida DIN e il dispositivo, fornendo supporto stabile di montaggio e prevenzione di vibrazioni, movimento e altri problemi durante il funzionamento.

Applicazioni

Sistemi di monitoraggio delle attrezzature industriali: Belly Nevada 138493-01 è comunemente utilizzato per installare vari sensori di monitoraggio delle apparecchiature industriali, come sensori di vibrazione e sensori di spostamento, garantendo l'installazione stabile. Questi sistemi sono ampiamente utilizzati per il monitoraggio delle attrezzature in settori come energia, petrolchimici e produzione industriale.

Equipaggiamento di linea di produzione automatizzati: Belly Nevada 138493-01 utilizzato nelle linee di produzione automatizzate, questi sistemi possono essere utilizzati per proteggere moduli di controllo, strumenti di prova e altre attrezzature che richiedono un montaggio preciso sulle guide DIN, garantendo stabilità durante il funzionamento della linea di produzione ad alta velocità.

Note di installazione

Passaggi di installazione:

Rimuovere la vecchia guarnizione → allineare la nuova guarnizione con le fessure → premere sulla guida DIN per fissare.

Requisiti di coppia:

La coppia massima per tutti i thread è di 45 N · m (400 in · lbf). Tuttavia, la guarnizione stessa è un design a scatto senza fila, quindi non è necessaria alcuna coppia.

Requisiti di spazio:

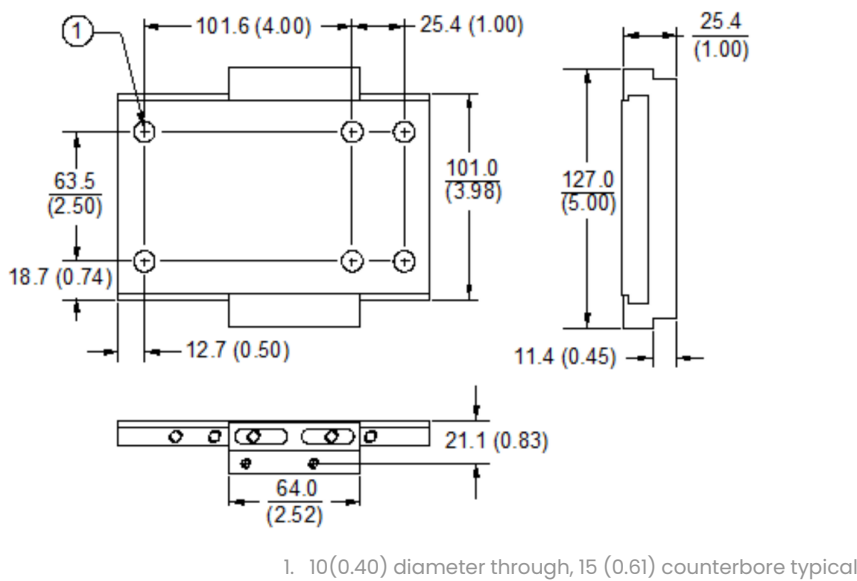

Per la rimozione è necessaria una larghezza minima di 89,4 mm (3,52 pollici) più un ulteriore 3,05 mm (0,12 pollici) di autorizzazione.

Modelli di dispositivi applicabili

Per il sensore del proximitor da 3300 xl 50 mm solo nella versione del monte della guida DIN, i suffissi del modello corrispondenti sono:

330878-51 (lunghezza del sistema di 5 metri, montatura perine)

330878-91 (lunghezza del sistema di 9 metri, montatura perine)

NOTA: per le versioni di montaggio del pannello (suffissi del modello -50/-90), è richiesta la parte di ricambio 138492-01.
