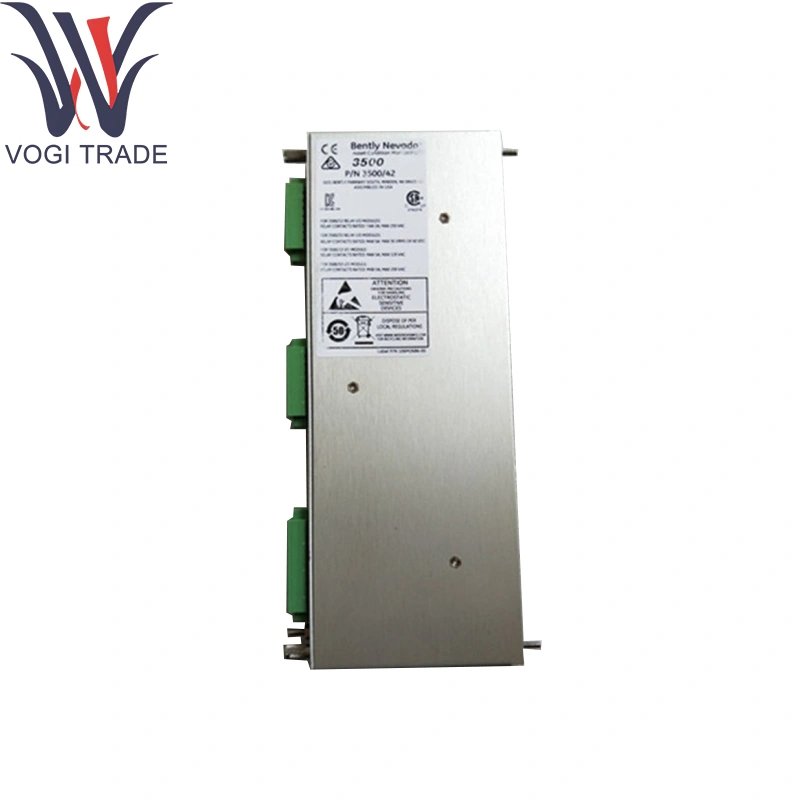

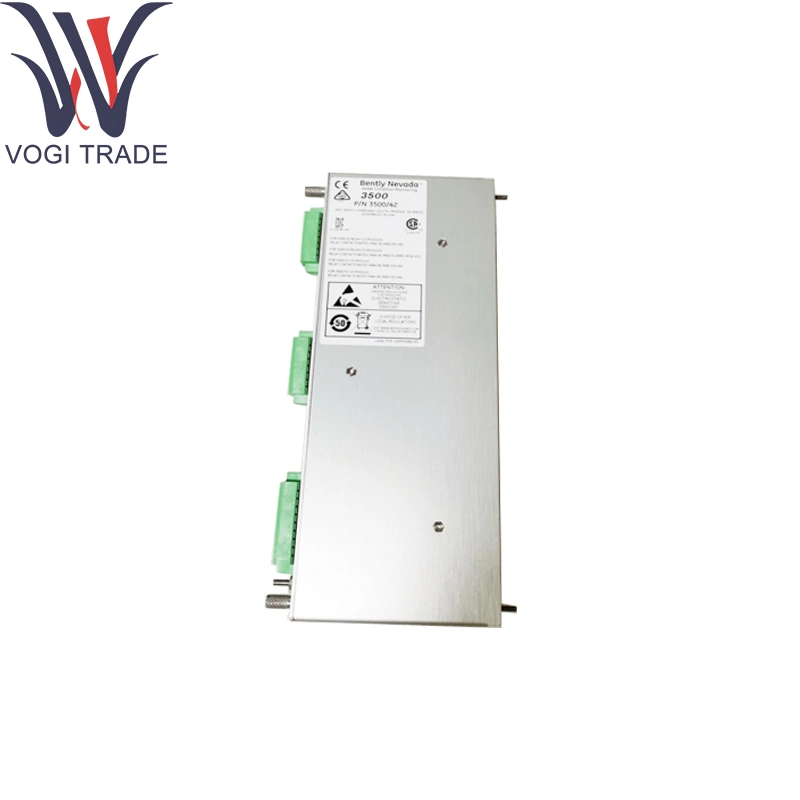

Belcente Nevada 136294-01

Informazioni di ordinazione

Monitor variabile di processo

3500/62-AA-BB

A: Tipo di modulo I/O

01 -10 a +10 Modulo I/O VDC con terminazioni interne

02 -10 a +10 Modulo I/O VDC con terminazioni esterne

03 Modulo I/O isolato da +4 a +20 MA con terminazioni interne

04 Modulo I/O isolato da +4 a +20 MA con terminazioni esterne

05 Modulo I/O non isolato da +4 a +20 MA con barriere interne e terminazioni interne

B: opzione di approvazione dell'agenzia

00 nessuno

01 CSA/NRTL/C.

02 Atex/CSA (Classe 1, Zona 2)

Parametri tecnici

Canali: 6 ingressi analogici isolati in Belcente Nevada 136294-01

Intervallo di ingresso: 4–20 mA (terminato internamente a 250Ω) o da –10 V a +10V

Precisione: ± 0,25% di fondo scala

Ripetibilità: ± 0,1% di tutta scala

Tensione di isolamento: canale a chassis da 500 V

Immunità al rumore: differenziale di picco da 500 mV

Immunità transitoria: 10kV scoppi per standard IEC

Tasso di conversione: 10 campioni/sec per canale

Consumo energetico: 7w tipico

TEMP operativa: da 0 ° C a +70 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95% di RH, non condensando

Funzione del prodotto

Condizionamento del ciclo: tamponi e linearizza 4–20 mA o ± 10 V Loop tramite Belly Nevada 136294-01, applicando terminazioni precise da 250Ω.

Digitalizzazione: converte gli ingressi analogici a valori digitali per la trasmissione sul bus di backplane 3500.

Logica di allarme: confronta ogni canale con condizioni di setpoint e flag programmabili e basse.

Diagnostica: rileva i guasti a circuito aperto, corto circuito, sovraccarico e segnala all'interfaccia di sistema.

Isolamento: fornisce isolamento galvanico per prevenire loop di terra e proteggere l'elettronica a valle.

Aree di applicazione

Monitoraggio dei processi: pressione, flusso, temperatura e cicli di livello utilizzando Benty Nevada 136294-01 in turbine, compressori, pompe e motori.

Protezione della macchina: alimentazione di allarme critico per la sicurezza (sovrapressione, sovratemperatura) nella logica di viaggio.

Integrazione DCS/SCADA: convertire i circuiti di campo in dati digitali con Belcente Nevada 136294-01 per i sistemi di controllo degli impianti.

Pannelli dell'area pericolosa: installazioni Zone2/Div2 in cui l'isolamento del modulo interno sostituisce l'hardware di barriera esterna.

Progetti di retrofit: aggiornamenti di rack analogici che utilizzano Belnty Nevada 136294-01 mentre si mantengono loop di sensori esistenti.
