Belcente Nevada 136188-02

Informazioni di ordinazione

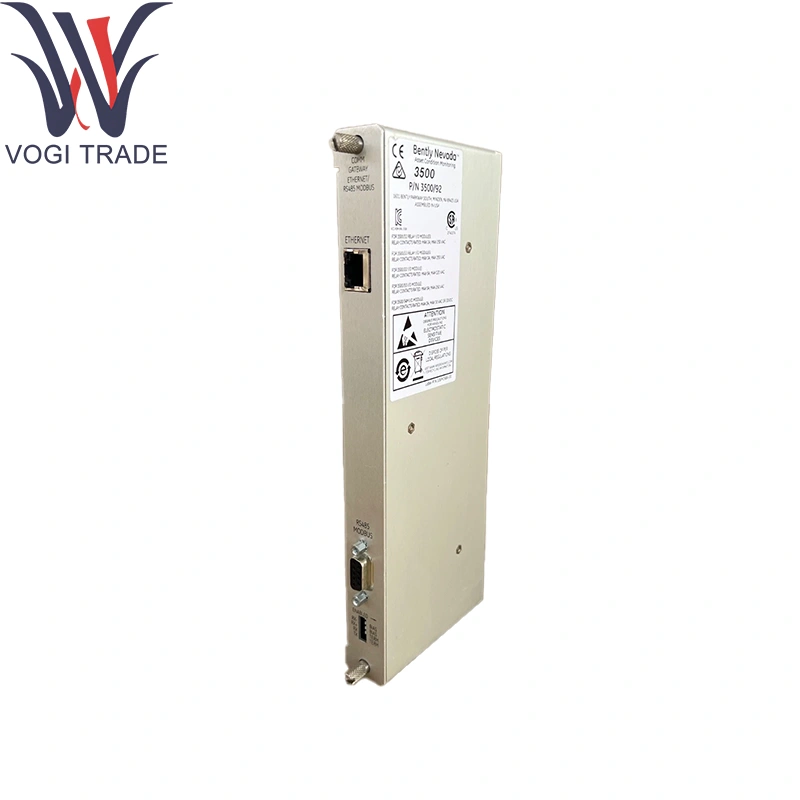

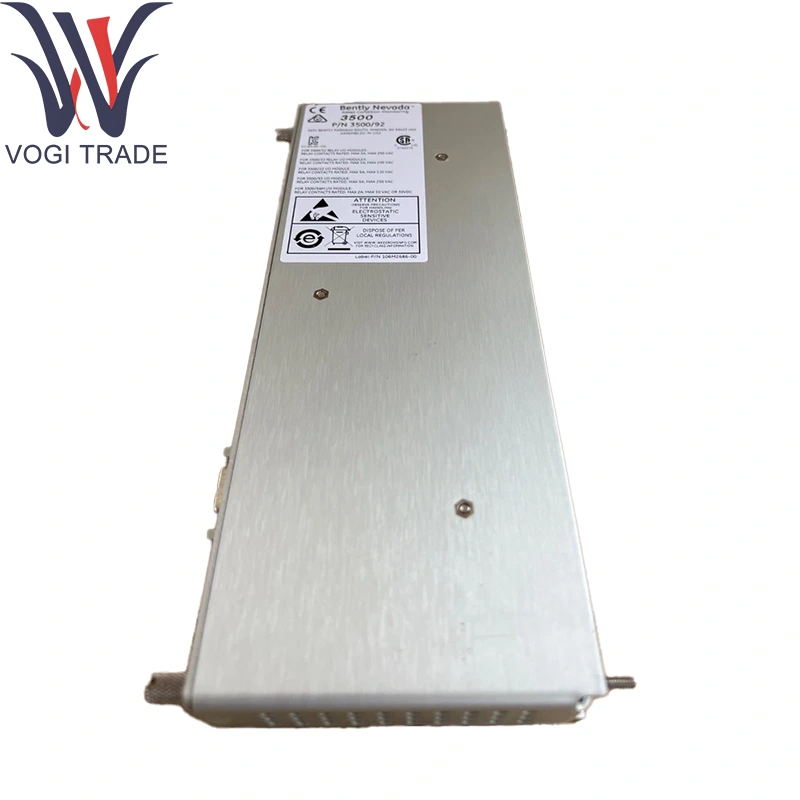

3500/92 Gateway di comunicazione

3500/92-AA-BB-CC

A: Tipo di modulo I/O

01 Modulo I/O Modbusrs232/RS422

02 Modulo I/O Modbusrs485

03 Modulo I/O Modbus Ethernet/RS232

04 Modulo I/O Modbus Ethernet/rs485

B: tipo di memoria

01 Memoria bassa

C: opzione di approvazione dell'agenzia

00 nessuno

01 CSA/NRTL/C 02 CSA/ATEX/IECEX

TParametri ecologici

Interfaccia backplane: connettori a doppio pin a 3500 bus digitale per Belnty Nevada 136188-02

Porta Ethernet: 1 × 10/100Base-T RJ-45 (Modbus TCP)

Porta seriale: 1 × RS-485 (Modbus RTU) sul blocco terminale rimovibile

Protocolli supportati:

Modbus RTU Slave (ASCII Opzionale)

Server Modbus TCP

Capacità del tag: fino a 1.024 Registri Modbus (Holding/Input)

Prestazione:

Throughput Ethernet fino a 100 Mbps

Tariffa di baud seriali 1.200-115.200 bps

Latenza del sondaggio <10ms tipico in Belly Nevada 136188-02

Sicurezza e diagnostica:

Configurazione protetta da password tramite Web-UI

Supporto trappola SNMP per allarme collegamento/errore

LED backplane-health e network-status

Potenza: 24VDC tramite backplane (18–32VDC), ≤0,5a

Isolamento: isolamento galvanico 1KV su porte RS-485 e Ethernet

Ambientale:

TEMP operativa: da 0 ° C a +70 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95%di RH, non condensando

Funzione del prodotto

Bridging del protocollo: Maps 3500-BUS Data Tag ai registri Modbus tramite Belly Nevada 136188-02 per client TCP/RTU.

Aggregazione dei dati: buffer le misurazioni in tempo reale, gli allarmi e la diagnostica per il polling esterno.

Networking a doppio porto: supporta connessioni simultanee di ethernet/host seriale.

Monitoraggio sanitario: resoconto dello stato del collegamento e guasti di backplane tramite trappole LED/SNMP.

Mappatura del registro configurabile: Web-UI/CLI per assegnazioni di tag personalizzate utilizzando Belly Nevada 136188-02.

Aree di applicazione

Integrazione DCS/PLC: dati di vibrazione/temperatura di alimentazione con Belcente Nevada 136188-02 nei sistemi di controllo.

Monitoraggio remoto: collegamento di 3500 dati a SCADA HMIS su Modbus TCP.

Sistemi legacy: colmare rack moderni all'infrastruttura Modbus RTU.

Dashboard di monitoraggio delle condizioni: aggregamento di metriche per la salute delle macchine tramite Belly Nevada 136188-02.

Pacchetti di skid OEM: incorporare gateway standardizzati nei macchinari usando Belly Nevada 136188-02.
