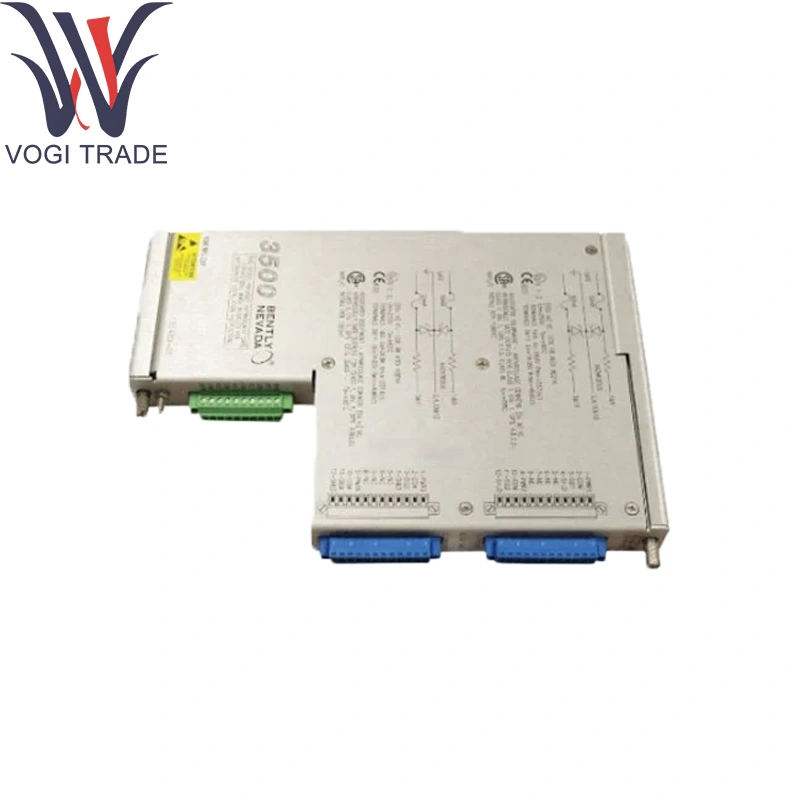

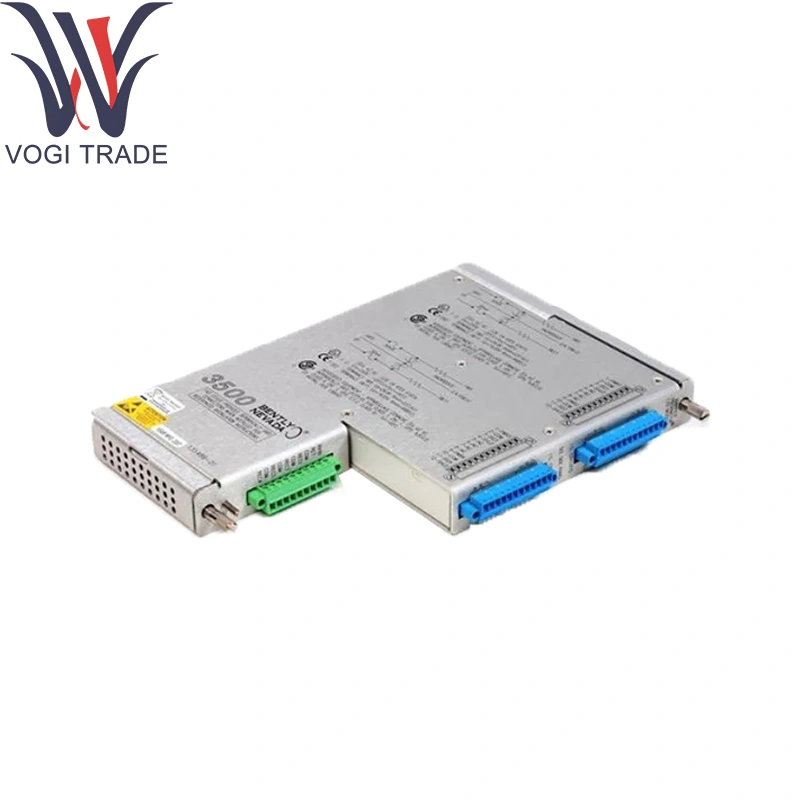

Brand: Belnty NevadaDescrizione: 135489-04CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 11Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 135489-04 si installa in un rack in serie 3500 per condizionare e digitalizza i segnali da un massimo di quattro sonde di prossimità della corrente parassita.
| Produzione |
Benente Nevada |
| Numero modello |
3500/40m-03-00 |
| Numero di ordinazione |
135489-04 |
| Catalogare |
3500 |
| Descrizione |
Modulo I/O Proximitor con barriere interne e terminazioni interne |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
24*16*2.4 (cm) |
| Peso |
0,46 kg |
Informazioni di ordinazione
Monitor per prossimato
3500/40m-aa-bb
A: Tipo di modulo I/O
01
Modulo I/O Proximitor con terminazione interna
02
Modulo I/O Proximitor con terminazioni esterne
03
Modulo I/O Proximitor con barriere interne e terminazioni interne
B: opzione di approvazione dell'area pericolosa
00
Nessuno
01
CSA / NRTL / C (Classe 1, Divisione 2)
02
Atex / IECEX / CSA (Classe 1, Zona 2)
Parametri tecnici
Canali: 4 input di proximità (sonde attivo attivo)
Eccitazione della sonda: –23 V DC, 12 mA per canale (isolato tramite barriere interne)
Intervallo di input: 0–50 V P-P Sonde Output
Condizionamento del segnale:
Resistori interni di terminazione della sonda da 1 kΩ per Belly Nevada 135489-04
Guadagno e offset programmabili tramite CPU
Bande di filtro a banda larga selezionabili 1 ×, 2 × e a banda larga
Isolamento:
Barriere zener di sicurezza intrinseca per canale
1 kV Isolamento galvanico da canale a tela
Output di allarme/stato: dati digitali oltre 3500 bus backplane; LED integrati per canale-presente e guasto
Potenza: 24 V DC (18–32 V CC), consumo di moduli ≤ 4 w
Ambientale:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: ≤ 95 % di RH, non condensando per Bentine Nevada 135489-04
Funzione del prodotto
CONDIZIONI Segnali di sonda a corrente elevata attraverso Belntly Nevada 135489-04-l'eccitazione, il filtraggio e la linearizzazione, e le digitalizzano in dati di vibrazione e autorizzazione. Comunica le misurazioni e la diagnostica tramite il bus digitale della serie 3500 per il modulo di interfaccia di sistema.
Moduli di supporto core
3500/65 Modulo perdita del segnale: per rilevare guasti alla sonda o al cavo
3500/01 Modulo di interfaccia di sistema: aggregati dati condizionati da Belcy Nevada 135489-04 3500/03 Modulo di relè: fornisce uscite di relè Form-C
3500/04 Modulo di output analogico: converti i valori misurati a 4–20 mA loop
Sonde e cavi di prossimità: sonde della serie 3300 XL compatibili con Belly Nevada 135489-04
