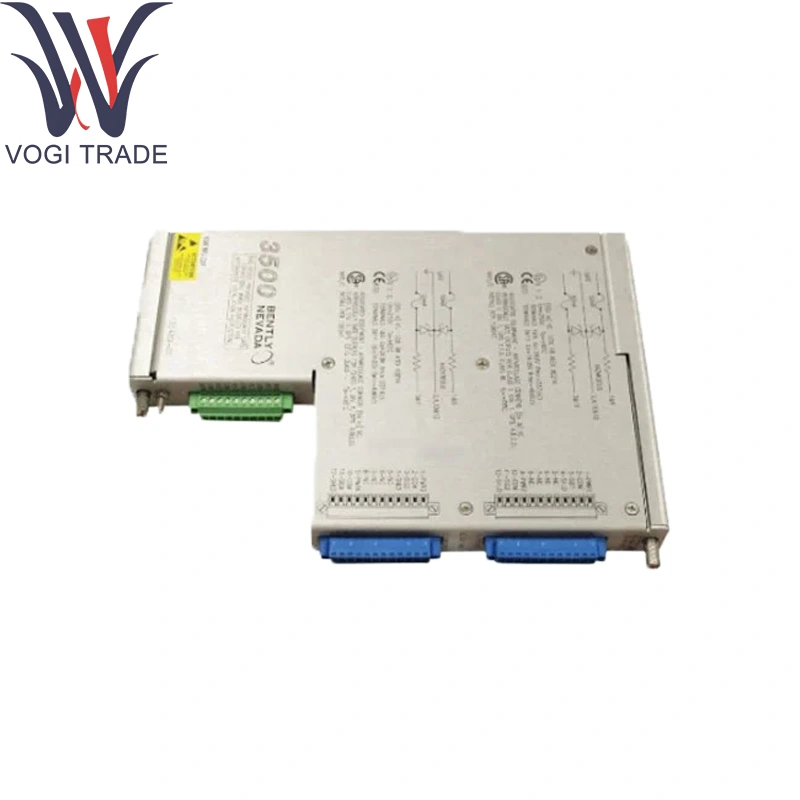

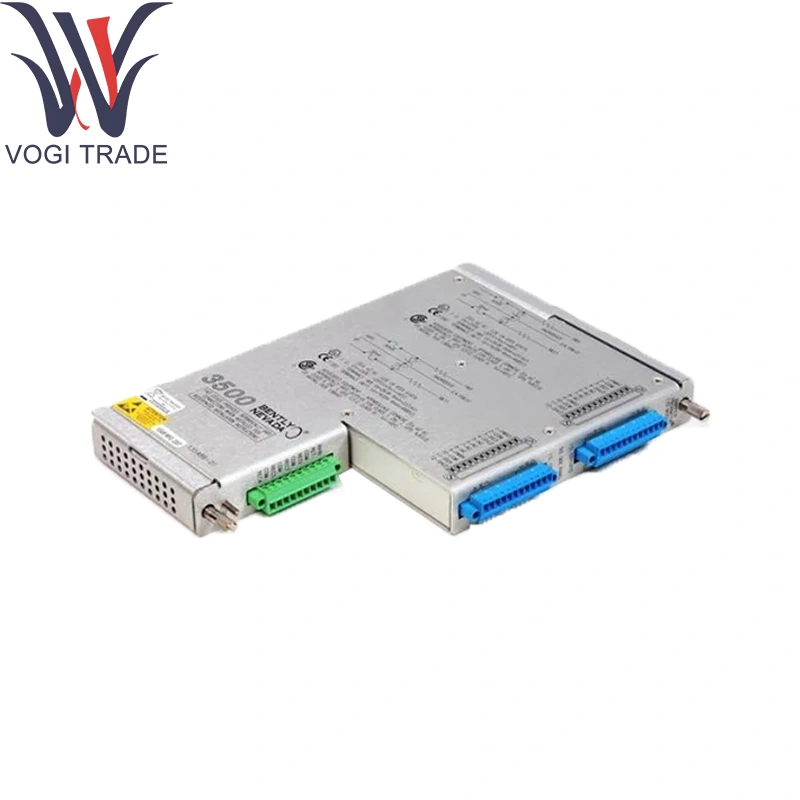

Brand: Belnty NevadaDescrizione: 135489-02CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 12Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 135489-02 installato in un rack 3500/00, le condizioni del modulo 135489-02 fino a quattro segnali di proximità o trasduttore di vibrazioni in aree pericolose (Classi Div2/Zone2)
| Produzione |
Benente Nevada |
| Numero modello |
3500/42m-05-00 |
| Numero di ordinazione |
135489-02 |
| Catalogare |
3500 |
| Descrizione |
Modulo I/O con barriere interne |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
24*12*2.4 (cm) |
| Peso |
0,46 kg |
Informazioni di ordinazione
Descrizione del prodotto
3500/42m-aa-bb
A: Tipo di modulo I/O
Vedi i tipi di moduli I/O a pagina 19.
B: opzione di approvazione dell'area pericolosa
00
Nessuno
01
CSA / NRTL / C (Classe 1, Divisione 2)
02
Atex / iecex /CSA (Classe 1, Zona 2)
Parametri tecnici
Canali: 4 ingressi analogici isolati, selezionabili per Belnty Nevada 135489-02:
Sonde di prossimità di Eddy-Current (0–50VP-P)
IEPE Accelerometers (4MA alimentati a loop)
Barriere di sicurezza intrinseca: rete interna-diode/barriera per canale in Belnty Nevada 135489-02, certificato per l'uso di Classi Div2/Zone2
Eccitazione della sonda: –23vdc @ ≤12ma per canale (isolato barriera)
Condizionamento input:
Guadagno programmabile (× 1, × 2, × 5)
Resistori di terminazione incorporati (1kΩ per sonde, 120Ω per IEPE) in Belnty Nevada 135489-02
Filtri passa-banda selezionabili sul campo (1 ×, 2 ×, bande di vibrazione a banda larga)
Isolamento: barriera da 1 kV da secondario a chassis
Consumo energetico: 24 VDC (18–32VDC), ≤4W totale
Ambientale:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: ≤95%di RH, non condensando per Belly Nevada 135489-02
Funzione del prodotto
Condizionamento del segnale di sicurezza intrinseca: fornisce eccitazione, isolamento della barriera e linearizzazione attraverso Beltly Nevada 135489-02 per segnali di basso livello in aree pericolose.
Barriere di bordo: elimina i recinti di barriera separati: un'impronta del pannello di riduzione di Belly Nevada 135489-02.
Output di backplane digitale: converte i segnali condizionati in dati digitali distribuiti sul bus di backplane 3500.
Moduli di supporto core
3500/00 Chassis a rack: potenza di backplane di forniture per Benty Nevada 135489-02 e Bus di comunicazione.
3500/01 Modulo di interfaccia di sistema: aggregati dati I/O digitale
3500/03 Modulo di output del relè: fornisce contatti di relè Form-C
3500/04 Modulo di output analogico: fornisce uscite 4–20 mA
3500/65 Modulo di perdita del segnale: continuità del canale monitor
