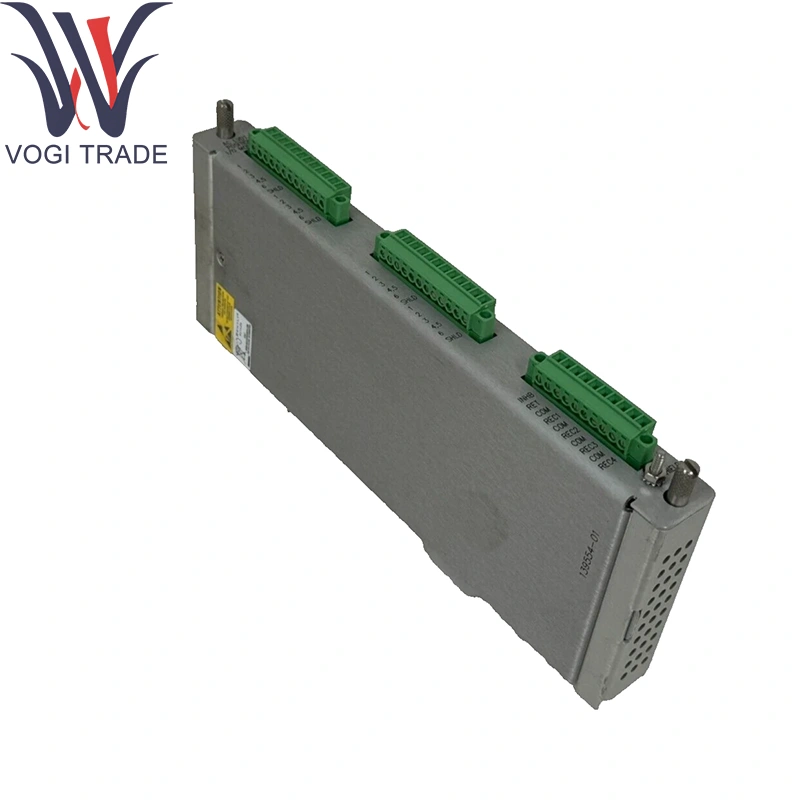

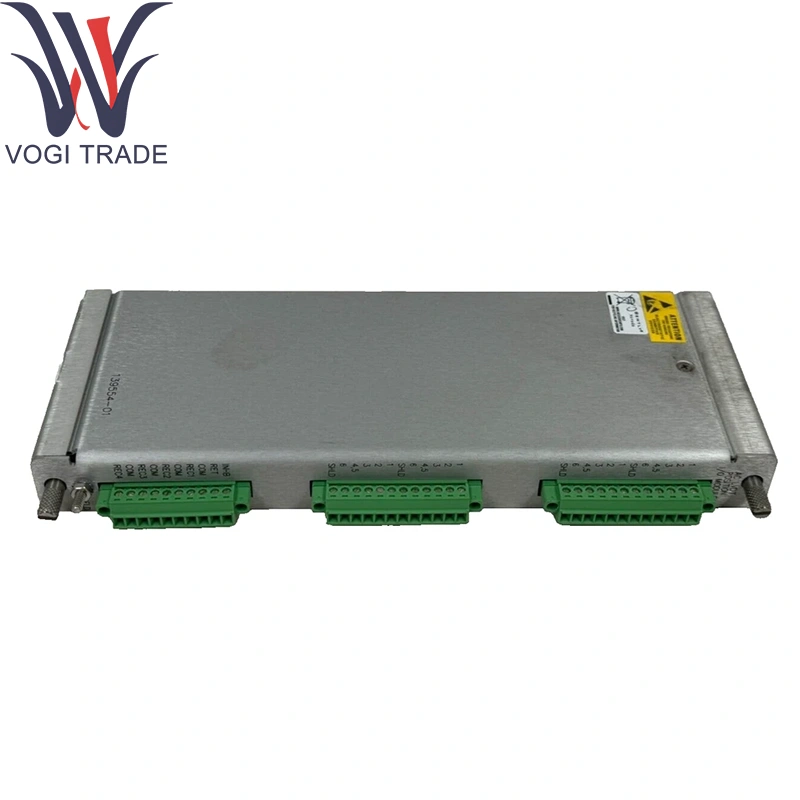

Brand: Belnty NevadaDescrizione: 135137-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 12Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 135137-01 Progettato per il monitoraggio dell'albero-assiale e della posizione della valvola di precisione su turbine, compressori, pompe e motori alternativi.
| Produzione |
Benente Nevada |
| Numero modello |
3500/45-01-00 |
| Numero di ordinazione |
135137-01 |
| Catalogare |
3500/45 |
| Descrizione |
Modulo I/O Posizione AC LVDT |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
241 mm x 24,4 mm x 99,1 mm |
| Peso |
0,4 kg |
Informazioni di ordinazione
Monitor di posizione
3500/45-AA-BB
A: Tipo di modulo I/O
01 Modulo I/O di posizione con terminazioni interne (Proximitor, RPT, DC LVDT)
02 Modulo I/O di posizione con terminazioni esterne (Proximitor, RPT, DC LVDT)
05 Modulo I/O di posizione LVDT AC con terminazioni interne
06 AC LVDT Posizione I/O Modulo con terminazioni esterne
B: approvazione dell'agenzia
00 nessuno
01 CNRTLUS (Classe 1, Divisione 2)
02 ATEX / IECEX / CSA (Classe 1, Zona 2)
Parametri tecnici
Canali: 4 input LVDT indipendenti (differenziale, 4 fili) per Bentine Nevada 135137-01
Eccitazione: 3VRMS a 4kHz per canale (oscillatore interno) in Belnty Nevada 135137-01
Intervalli di input (software-selecdibile):
± 1 mm, ± 2 mm, ± 5 mm, ± 10 mm
Conversione e risoluzione: ADC Δς a 16 bit, campionamento simultaneo; ~ 0,002% dell'arco
Precisione: ± 0,1% della scala generale dopo la calibrazione del campo
Tasso di campionamento: 1 kHz per canale, simultaneo
Isolamento: 1kV da canale a chassis e canale a canale
Diagnostica: rilevamento del sensore-presenza, allarmi aperti/cortocircuiti, over-gange per canale
Consumo energetico: ≤6w dal backplane 24 VDC
Valutazioni ambientali:
TEMP operativa: da 0 ° C a +70 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: fino al 95%di RH, non condensando
Func del prodottozione
Belcente Nevada 135137-01 fornisce un'eccitazione CA stabile a LVDT, eliminando gli oscillatori esterni. Demodula le uscite differenziali, linearizza i segnali di posizione e digitalizza i dati con risoluzione a 16 bit. Confronta le posizioni con i limiti programmabili per gli allarmi per via di viaggio e monitora continuamente l'integrità del loop.
Aree di applicazione
Monitoraggio del cuscinetto di spinta della turbina: monitoraggio della posizione assiale in tempo reale utilizzando Belnth Nevada 135137-01 per prevenire gli sfregamenti
Riducitura dell'asta e del pistone: monitoraggio della corsa/dimora nei motori/compressori
Feedback della posizione della valvola: controllo preciso per le valvole di processo
Espansione del generatore di end-winding: monitoraggio del movimento assiale sotto crescita termica
MANUTENZIONE BASATA CONDIZIONE: ANALISI DI TENDENTE VIA BETTO NEVADA 135137-01 per la pianificazione dei servizi predittivi
