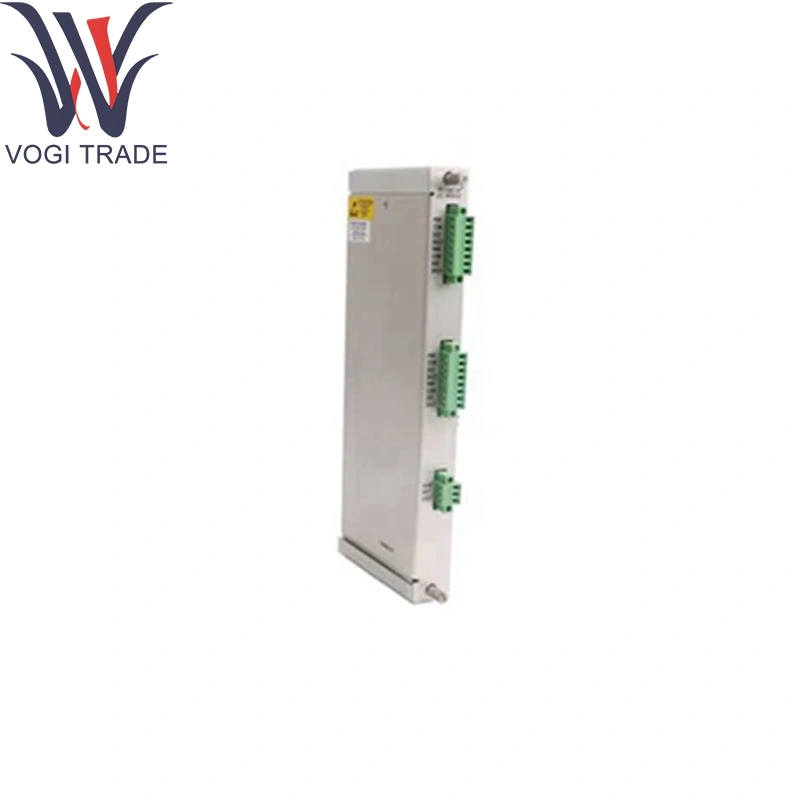

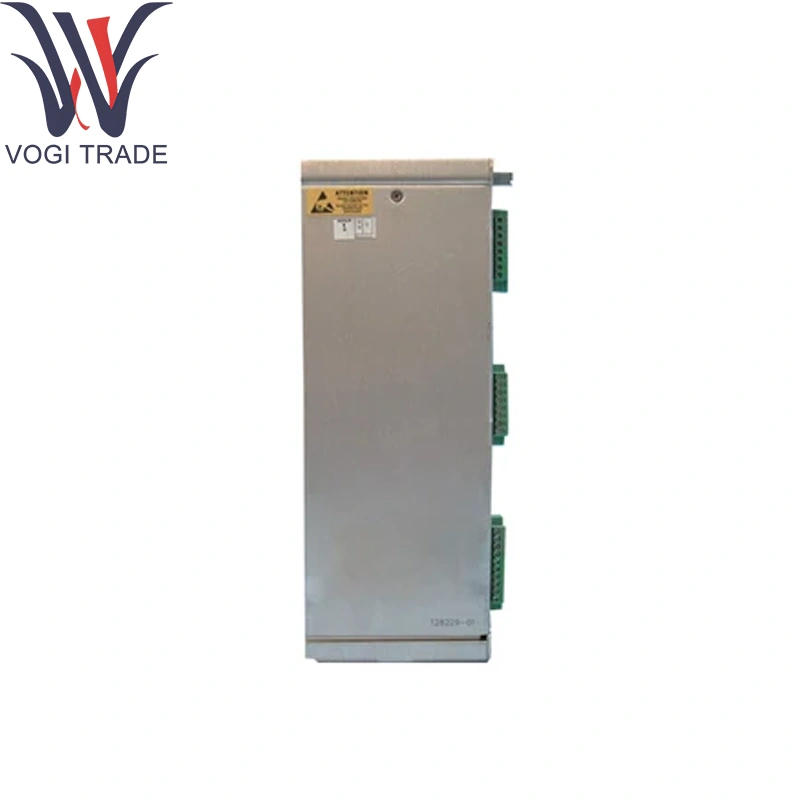

Belcente Nevada 133819-02

Informazioni di ordinazione

Per l'elenco dettagliato delle approvazioni specifiche del paese e del prodotto, consultare la Guida di riferimento rapida delle approvazioni (108M1756) disponibile da Belnt..com.

Output del registratore

3500/61-AA-BB

A: Tipo di modulo I/O.

0 1 RTD/TC Terminazioni interne del modulo non isolato

0 2 terminazioni esterne I/O non isolate RTD/TC

0 3 terminazioni interne del modulo I/O isolate

0 4 Terminazioni esterne del modulo I/O isolate di TC

0 5 Modulo I/O non isolato RTD/TC con barriere interne

B: opzione di approvazione dell'agenzia

0 0 nessuno

0 1 CSA/NRTL/C (Classe 1, Div 2)

0 2 Atex/ IECEX/ CSA (Classe 1, Zona 2)

Parametri tecnici

Canali: 6 ingressi, configurabili in campo singolarmente per Belnty Nevada 133819-02 AS:

RTD: 4 fili (PT100/PT1000) con eccitazione 1Ma

TC: Isolated-Tip (Typese/J/K/T) con compensazione della giunzione a freddo di bordo

Intervallo e precisione RTD: –200 ° C a +850 ° C, ± 0,1 ° C

Intervallo e precisione della termocoppia: –250 ° C a +1372 ° C (tipo-dipendente), ± 0,25 ° C (o ± 0,1%

Risoluzione: conversione A/D a 16 bit Δς (passaggi di 0,1 ° C)

Tasso di campionamento: 2sampli/sec per canale (simultaneo)

Output del registratore: 6 uscite isolate 0-10 V (fino a 10 mA) per i registratori del grafico esterno

Logica di allarme: confronta ogni canale e limiti programmabili alti/bassi; Flags Alarms su Digital Bus e tramite LED in pannello frontale

Protezione da ingresso: morsetto di sovratensione a ± 35 V; polarità inversa sicura

Isolamento: Channel-to-Chassis: 1KV in Belly Nevada 133819-02

Potenza: 24VDC tramite backplane; ≤5W

Ambiente: 0 ° C - 70 ° C operativo; –40 ° C - 85 ° C di conservazione; fino al 95%di RH non condensando

Funzione del prodotto

Condizionamento del segnale: eccita e linearizza i loop RTD/Termocuple tramite Belly Nevada 133819-02 con terminazioni di precisione incorporate.

Digitalizzazione e confronto: converte i segnali analogici a dati digitali e si confrontano con i setpoint.

Interfaccia del registratore: fornisce uscite simultanee di registratore analogico per ciascun canale.

Diagnostica: monitora l'integrità del sensore-loop e l'auto-salute; Riporta i guasti all'interfaccia di sistema.

Aree di applicazione

Temperature dei cuscinetti della turbina e del compressore: sorveglianza continua usando Belcy Nevada 133819-02 di alloggi per cuscinetti.

Monitoraggio del processo di processo: monitoraggio delle temperature di ingresso/uscita attraverso gli scambiatori di calore.

Alloggi per il cambio e guarnizioni: mappatura a temperatura multi-punto con Belcente Nevada 133819-02 per la salute del cambio.

Pannelli dell'area pericolosa: installazioni Zone2/Div2 che richiedono l'isolamento a bordo.

Integrazione del registratore di grafici: strutture che necessitano di registri a righe con Billy Nevada 133819-02.
