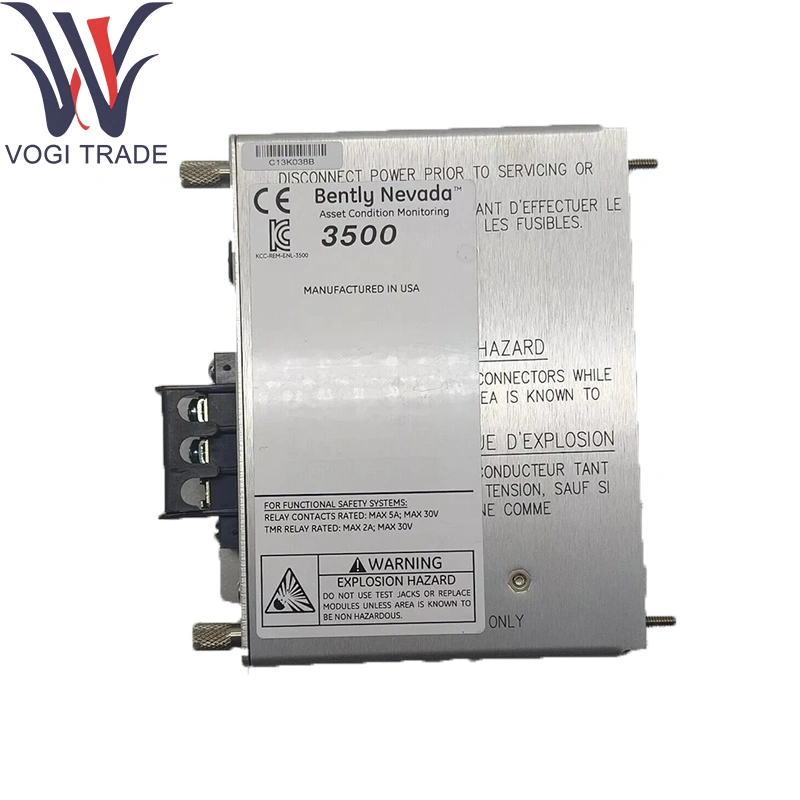

Brand: Belnty NevadaDescrizione: 133300-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 11Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 133300-01 fornisce una distribuzione centralizzata di potenza CC a bassa tensione all'interno di sistemi di rack Serie Belntynevada 3500 e 3700.
| Produzione |
Benente Nevada |
| Numero modello |
133300-01 |
| Numero di ordinazione |
133300-01 |
| Catalogare |
3500/15 |
| Descrizione |
Modulo di ingresso di alimentazione CC a bassa tensione |
| Paese di origine |
U.S.A. |
| Codice HS |
7326909000 |
| Dimensione |
12*5,8*25 (cm) |
| Peso |
0,4 kg |
Informazioni di ordinazione
3500/15 Modulo di alimentazione
3500/15 -aa-bb-cc
A: Tipo di alimentazione (slot superiore)
| Codice |
Descrizione |
| 03 | Legacy ad alta tensione DC (da 88 a 140 VDC) |
| 04 | Legacy a bassa tensione DC (da 20 a 30 VDC) |
| 05 | Tensione AC universale (da 85 a 264 VAC RMS) |
| 06 | Alimentazione DC ad alta tensione |
| 07 | Fornitura CC a bassa tensione |
| Codice |
Descrizione |
| 00 | Nessuna fornitura (utilizzato quando non è richiesta alcuna fornitura) |
| 03 | Legacy ad alta tensione DC (da 88 a 140 VDC) |
| 04 | Legacy a bassa tensione DC (da 20 a 30 VDC) |
| 05 | Tensione AC universale (da 85 a 264 VAC RMS) |
| 06 | Alimentazione DC ad alta tensione |
| 07 |
Fornitura CC a bassa tensione |
| Codice |
Descrizione |
| 00 | Nessuno |
| 01 | CSA / NRTL / C (Classe 1, Divisione 2) |
| 02 | Atex / IECEX / CSA (Classe 1, Zona 2) |
Parametri tecnici
Tensione di ingresso: 18–32VDC (nominale 24V) tramite connettore di backplane rack
Tensione e valutazione di uscita:
Regolato 24VDC @ 6A Massimo da Belly Nevada 13300-01
Regolamento: ± 5% rispetto all'input completo e alla gamma di carico
Ripple & Noise: <50MVP-P (0–20MHz)
Efficienza: ≥92% al 50% di carico
Protezioni:
Arresto eccessivo con ripristino automatico
Protezione da input polarità inversa
Cut-off termico eccessivo in Belly Nevada 13300-01 con ri-recupero automatico
Isolamento:
Input-to-chassis: 2kvdc
Output-to-chassis: 1kvdc
Indicatori: LED del pannello frontale per "potenza OK" e "guasto"
Valutazioni ambientali:
TEMP operativa: –20 ° C a +65 ° C
Temp di stoccaggio: –40 ° C a +85 ° C
Umidità: fino al 95%di RH, non condensando
Funzione del prodotto
Condizionamento di alimentazione CC: accetta l'alimentazione DC grezza e fornisce un bus da 24 VDC pulito e regolato attraverso Belly Nevada 133300-01 ai moduli a valle.
Distribuzione: percorsi la potenza DC protetta attraverso il backplane del rack, semplificando il cablaggio.
Monitoraggio e diagnostica: supervisiona continuamente la salute dell'output di Belnty Nevada 13300-01 e riporta le condizioni all'interfaccia del sistema.
Aree di applicazione
Sistemi di sicurezza intrinseca: alimentazione dei moduli di barriera interna usando Belnty Nevada 133300-01 nelle aree Zone2/Div2.
Rack di monitoraggio standard: alimentazione dei moduli di prossimità/vibrazione nei pannelli di controllo.
Installazioni di retrofit: aggiornamenti dei pannelli legacy sostituendo i mattoni di alimentazione esterni.
Panche di prova e calibrazione: fornendo una fonte stabile 24VDC tramite Belly Nevada 133300-01 per il test da banco.
