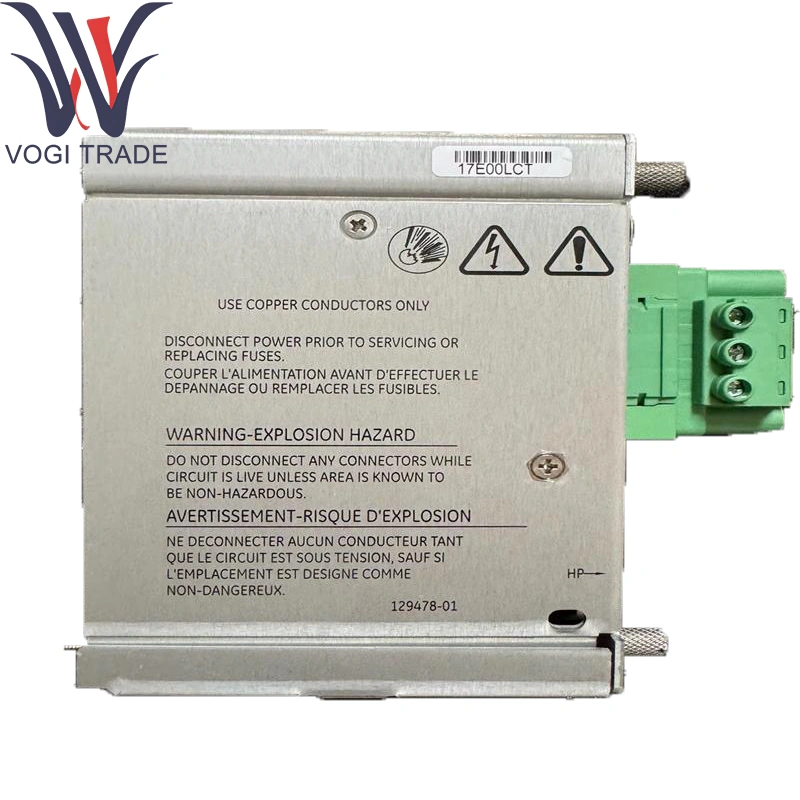

Brand: Belnty NevadaDescrizione: 129478-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 8Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 129478-01 progettate per le vecchie installazioni di rack Billynevada che richiedono eccitazione DC ad alta tensione (da ± 300 V a ± 500 V) per sensori speciali o reti barriere
| Produzione |
Benente Nevada |
| Numero modello |
129478-01 |
| Numero di ordinazione |
129478-01 |
| Catalogare |
3500/15 |
| Descrizione |
Modulo di input di alimentazione CC ad alta tensione legacy |
| Paese di origine |
U.S.A. |
| Codice HS |
85389091 |
| Dimensione |
2*11*3 (cm) |
| Peso |
0,4 kg |
Informazioni di ordinazione
3500/15 Modulo di alimentazione
3500/15 -aa-bb-cc
A: Tipo di alimentazione (slot superiore)
03 Legacy ad alta tensione DC (da 88 a 140 VDC)
04 Legacy a bassa tensione DC (da 20 a 30 VDC)
05 Tensione AC universale (da 85 a 264 VAC RMS)
06 Alimentazione DC ad alta tensione
07 alimentazione CC a bassa tensione
B: tipo di alimentazione (slot inferiore)
00 nessuna fornitura (utilizzato quando non è richiesta alcuna fornitura)
03 Legacy ad alta tensione DC (da 88 a 140 VDC)
04 Legacy a bassa tensione DC (da 20 a 30 VDC)
05 Tensione AC universale (da 85 a 264 VAC RMS)
06 Alimentazione DC ad alta tensione
07 alimentazione CC a bassa tensione
C: approvazione dell'agenzia
00 nessuno
01 CSA / NRTL / C (Classe 1, Divisione 2)
Parametri tecnici
Tensione di ingresso: 24VDC tramite backplane rack per Bentine Nevada 129478-01
Tensione di uscita: +400VDC nominale
Corrente di carico: fino a 25 mA in totale in Belly Nevada 129478-01
Regolamento: ± 10% in condizioni di carico e input variabili
Ripple & Noise: ≤500MVP-P (0–10kHz)
Protezioni: arresto sovracorrente, Termal-Trip, Brampe polarità inversa
Isolamento: input-to-output DC da 1,5 kV; 1kV output-to-chassis
Efficienza: ~ 75% a metà carico
Indicatori: LED “HV OK” “HV OK” e LED “guasto”
Temperatura di funzionamento: 0 ° C - 65 ° C; Umidità al 95% di RH non condensando
Funzione del prodotto
Converte il bus da 24 VDC del rack utilizzando Benly Nevada 129478-01 in una guida CC ad alta tensione regolata per alimentare sensori ad alta tensione, reti di barriera o amplificatori di carica. Fornisce il rilevamento di guasti di bordo e l'indicazione dello stato del pannello frontale, riducendo la necessità di forniture HV esterne.
Aaree di pplication
Pannelli della turbina e del compressore legacy: fornitura di eccitazione HV a preamplificatori Proximitor® più vecchi tramite Belly Nevada 129478-01.
Reti barriera: guida array di barrier zener ad alta tensione nelle installazioni Zone2/Div2.
Sensori dell'amplificatore di carica: alimentazione di isolatori di accelerometro piezoelettrici di generazione precoce con Belnty Nevada 129478-01.
Panche di test dello strumento: moduli basati su HV erediti da banco attraverso Belntly Nevada 129478-01.
