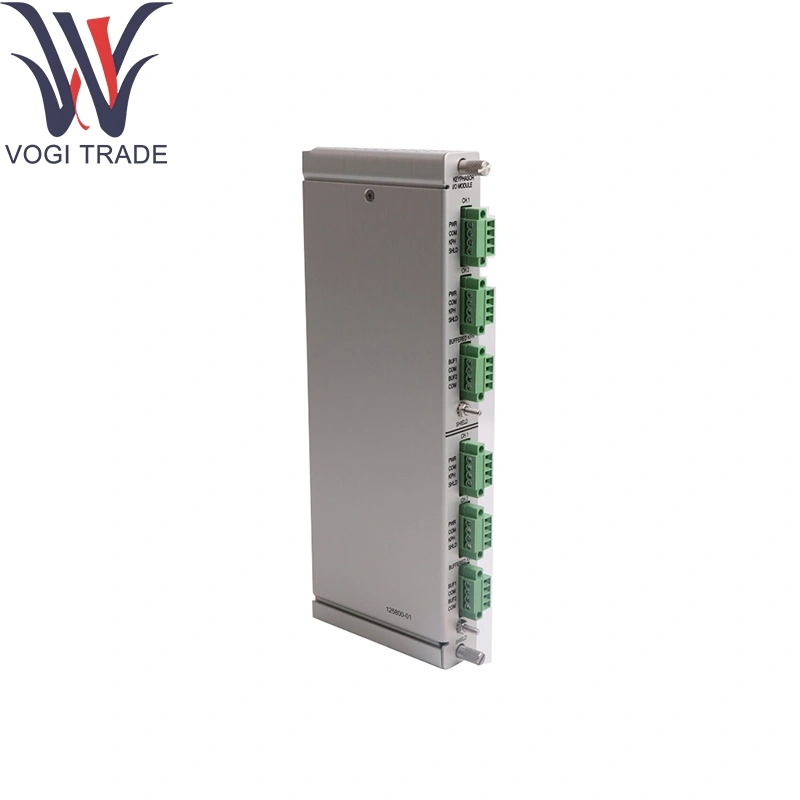

Belcente Nevada 125800-01

Belcente Nevada 125800-01

Informazioni di ordinazione

Modulo keyphasor migliorato

3500/25-AA-BB-CC

A: Numero di canali

01 Scheda keyphasor a mezzaalta singola a mezza altezza (ordine per 2 canali)

02 Due carte keyphasor a mezza altezza a 2 canali (ordine per 4 canali)

B: tipo di modulo I/O

01 Modulo I/O con terminazioni interne

02 Modulo I/O con terminazioni esterne

03 I/O barriera interna con terminazioni interne

04 Modulo I/O isolato con terminazioni interne (progettato per l'uso con pickup magnetici)

05 Modulo I/O isolato con terminazioni esterne (progettato per l'uso con pickup magnetici)

C: opzione di approvazione dell'agenzia

00 non richiesto 01 cnrtlus (Classe 1, Div 2)

02 ATEX/IECEX/CSA (Classe 1 Zona 2)

Parametri tecnici

Canali:

2 × INGRESSI DI VELOCITÀ DI VEXIMITY-PROBE (Eddy-Current) (0–50VP-P)

2 × TTL/CMOS Keyphasor o encups di indice encoder-indice

Terminazioni interne:

Resistori di terminazione della sonda da 1kΩ

Pullo da 100Ω per canali TTL/CMOS

Gamma di velocità:

0,1Hz a 20kHz (sonda); encoder fino a 50khz

Condizionamento del segnale:

Compensazione automatica della sonda

Pinze di sovratensione a ± 35 V

Protezione della polarità inversa

Risoluzione e tempistica:

Timestamp da 1µS per ogni impulso indice con Belnty Nevada 136180-01

Isolamento:

Terra da canale a chassis ≥1kV

Output dei dati:

Parole digitali timbrate nel tempo oltre 3500 bus backplane

Consumo energetico:

24 VDC tramite backplane, ≤4w

Ambientale:

TEMP operativa: da 0 ° C a +70 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: ≤95%di RH, non condensando

Funzione del prodotto

Speed & Phase Detection:

CONDIZIONI Segnali di sonda a corrente elevata per calcolare il RPM in tempo reale usando Belnty Nevada 136180-01.

Tempo di keyphasor:

Rileva marcatori un tempo per rev o impulsi di indice encoder con precisione di microsecondi.

Protezione eccessiva di velocità:

Alimenta i dati di velocità nella logica di viaggio hardware tramite l'interfaccia di sistema.

Sincronizzazione e fase:

Fornisce informazioni precise sull'angolo dell'albero per operazioni parallele e corrispondenza di phasor.

Terminazioni integrate:

I resistori di bordo eliminano l'hardware di terminazione esterno.

Aree di applicazione

Turbine Overspeed & Synch-Check:

Generatori e turbine che richiedono un rapido viaggio di viaggio e phasor.

Controllo del sovratensione del compressore:

Feedback di velocità in tempo reale da Belly Nevada 136180-01 per gli algoritmi di controllo della stabilità.

Motori marini e torboshaft:

Tempi ad alta precisione in condizioni di vibrazione esigenti.

Pacchetti di skid OEM:

Moduli compatti nelle apparecchiature confezionate che necessitano di cablaggio minimo.

Sequence of-Events Logging:

Acquisizione di eventi stampato a tempo per la diagnostica utilizzando Belnty Nevada 136180-01.
