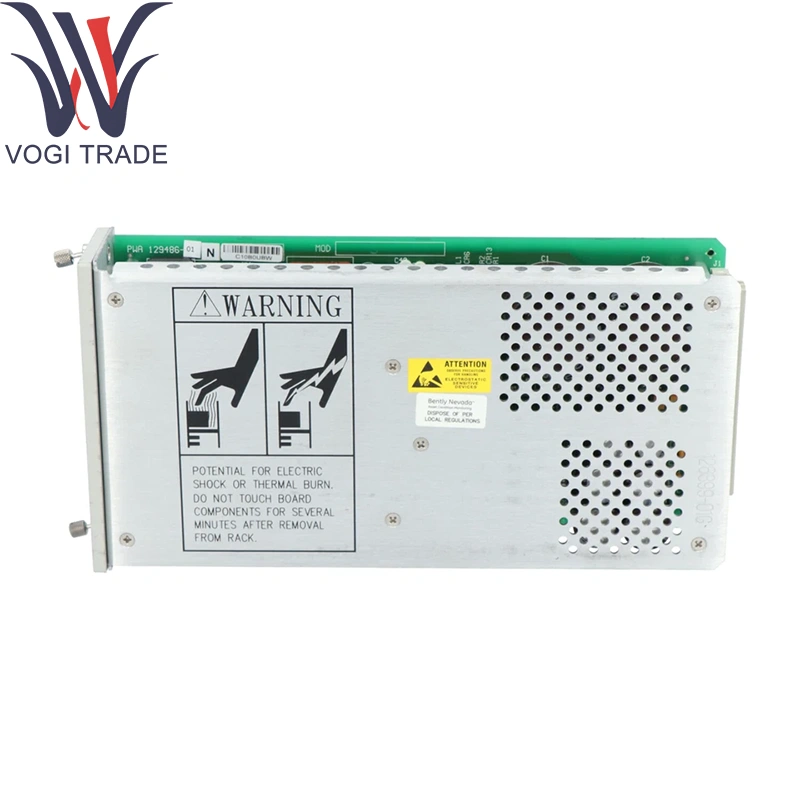

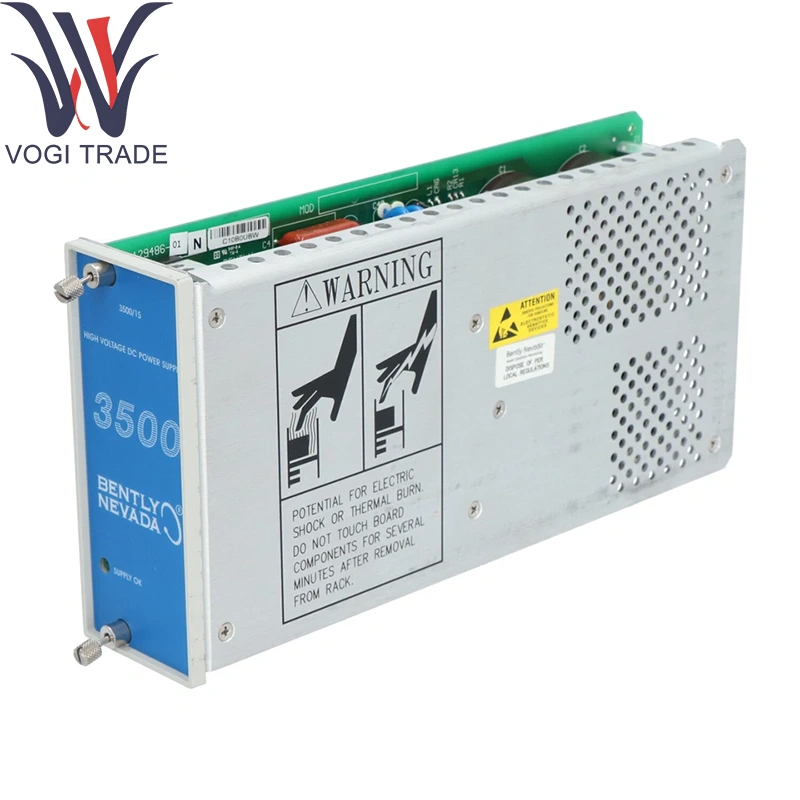

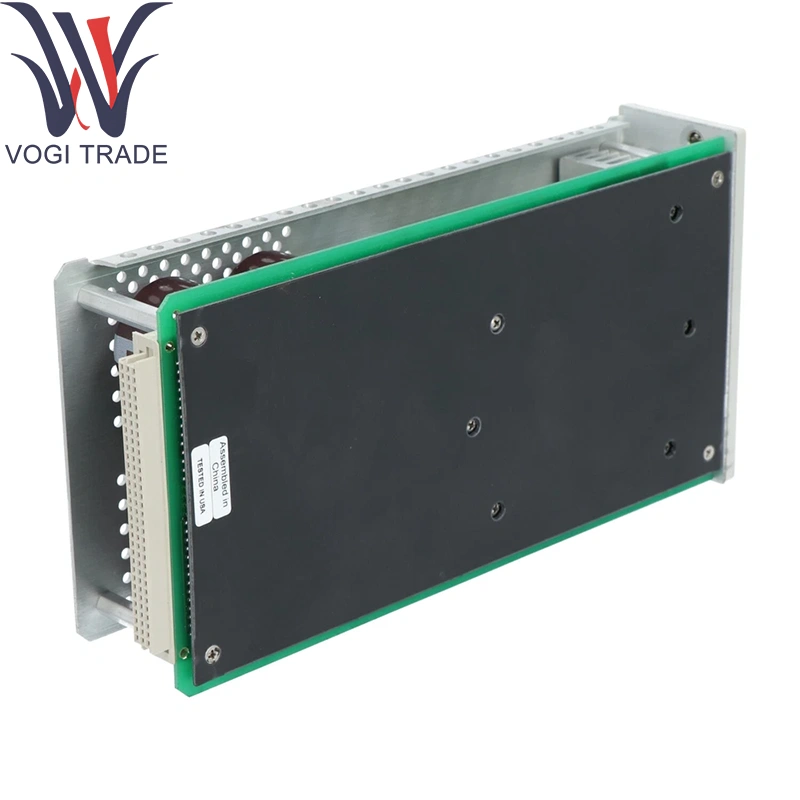

Belcente Nevada 115M7750-01

Parame tecnicoRs

Opzioni di input:

18–32VDC (24VDC nominale) tramite backplane rack

90–264VAC, 47–63Hz (variante di convertitore CA/DC interno) per Belnty Nevada 115M7750-01

Tensione di uscita: ± 250 VDC nominale (regolabile ± 15% tramite trimmer anteriore)

Corrente di carico: fino a 50 mA per rotaia di polarità (totale 100Ma) in Belnty Nevada 115M7750-01

Regolamento: ± 5% oltre il carico completo e le variazioni di input

Ripple e rumore: ≤500 MVP-P su binari ad alta tensione

Isolamento:

Input-to-output: 2kvdc

Galles di uscita al telaio: 1KVDC

Protezioni:

Spegnimento del limite corrente con re-reovery all'interno di Belnty Nevada 115M7750-01

Viaggio termico eccessivo

Pinze di polarità inversa e sovratensione sull'ingresso

Efficienza: ≥80% al 50% di carico

Indicatori: LED del pannello frontale per "+hv ok", "–hv ok" e "guasto"

Valutazioni ambientali:

TEMP operativa: –20 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95%di RH, non condensando

Funzione del prodotto

Generazione ad alta tensione: converte il rack standard DC o CA in binari DC ± 250 V regolati tramite Belntly Nevada 115M7750-01 per dispositivi di campo ad alta tensione.

Distribuzione dell'alimentazione: alimenta i moduli di ad alta tensione a barriera o sensore tramite backplane, eliminando il cablaggio HV esterno.

Monitoraggio e diagnostica: supervisiona continuamente i binari di uscita e segnala guasti da Belnty Nevada 115M7750-01 per l'interfaccia di sistema.

Aree di applicazione

Sistemi di barriera di sicurezza intrinseca: alimentazione di barriere di diodi Z-ENER con Belnty Nevada 115M7750-01 nelle aree Zone2/Div2.

Sensori speciali: guidare isolatori o accelerometri ad alta tensione.

Installazioni di retrofit: integrazione di dispositivi HV legacy in rack moderni utilizzando Belnty Nevada 115M7750-01 senza forniture esterne.

Rack di test e calibrazione: fornitura di ± 250 V regolabili per i test da banco.
