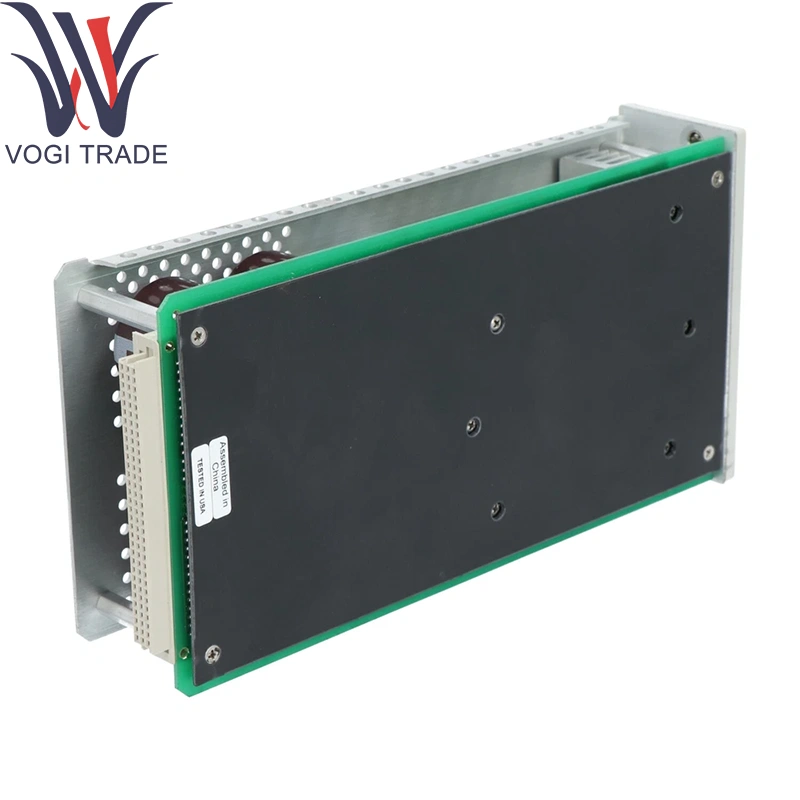

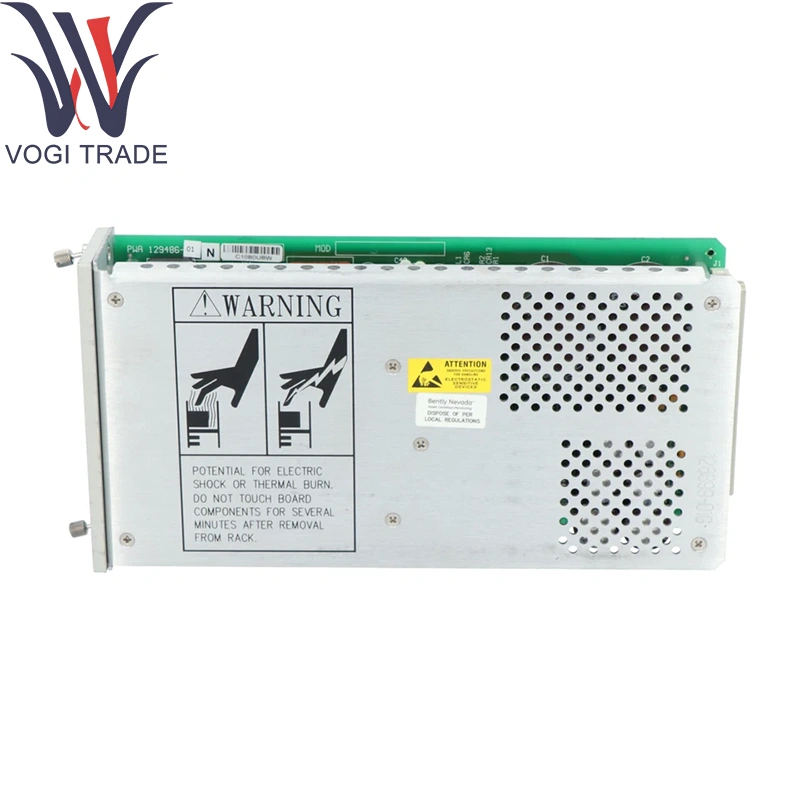

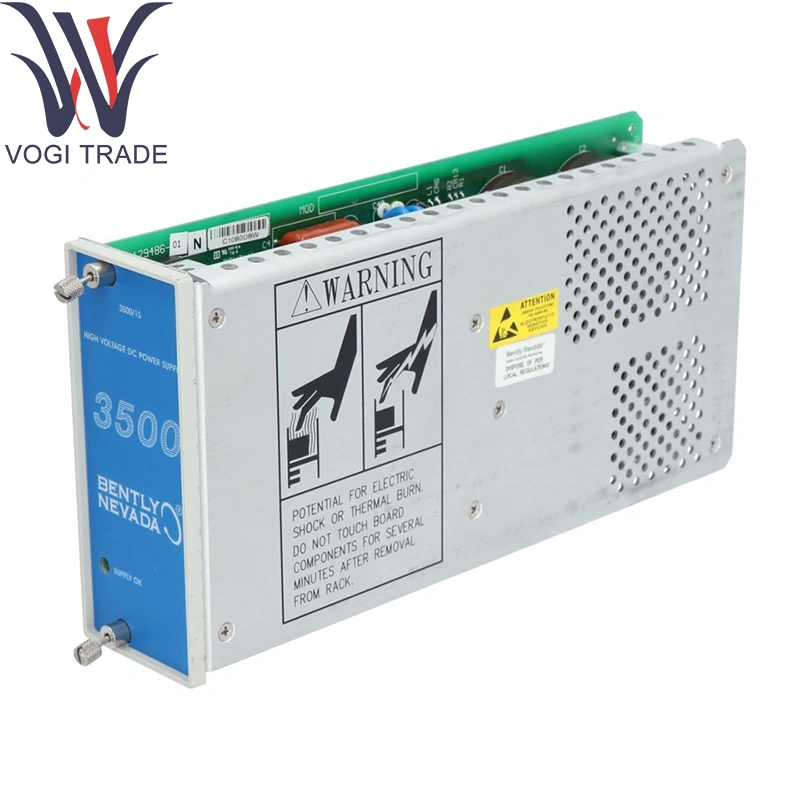

Belcente Nevada 114M5335-01

Parametri tecnici

Tensione di input: 18–32VDC (24VDC nominale) per Belly Nevada 114M5335-01

Rail e valutazioni di uscita:

24vdc @ fino a 8a (per nutrire la barriera e le carte non barrier)

12vdc @ fino a 2a (per i circuiti logici e indicatori ausiliari) in Belnty Nevada 114M5335-01

Regolazione: ± 5% di tolleranza di uscita a pieno carico

Ripple e rumore: ≤100mv P-P su entrambi i binari

Isolamento:

Input-to-output: 2kV DC

Tra i binari di uscita: 500 V DC

Protezioni:

Spegnimento eccessivo con retrovery automatico

Protezione del corto circuito

Protezione da input polarità inversa

Cutoff termico eccessivo

Efficienza: ≥90% al 50% di carico

Indicatori: LED del pannello frontale per ogni stato "OK" e condizione di guasto

Valutazioni ambientali:

TEMP operativa: –20 ° C a +70 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95% di RH, non condensando per Belnty Nevada 114M5335-01

Funzione del prodotto

Conversione di potenza CC: assume l'ingresso DC della struttura e produce uscite CC a bassa tensione regolate tramite Belnty Nevada 114M5335-01 richiesto dai moduli rack.

Distribuzione: fornisce distribuzione fusa alle schede barriera tramite connettori backplane rack.

Monitoraggio e diagnostica: riporta la salute ferroviaria all'interfaccia di sistema da Belnty Nevada 114M5335-01 per la registrazione degli allarmi.

Aree di applicazione

Installazioni di sicurezza intrinseca: alimentazione di moduli di barriera interna usando Belntly Nevada 114M5335-01 nelle posizioni Zone2/Div2.

Rack di monitoraggio standard: fornitura di moduli per 24 V e 12 V a prossimità/vibrazione.

Progetti di retrofit: sostituzione di forniture DC distribuite con soluzioni centralizzate montate su rack.

Panche di prova e calibrazione: fornitura di binari DC stabili con Belcente Nevada 114M5335-01 per il test da banco.
