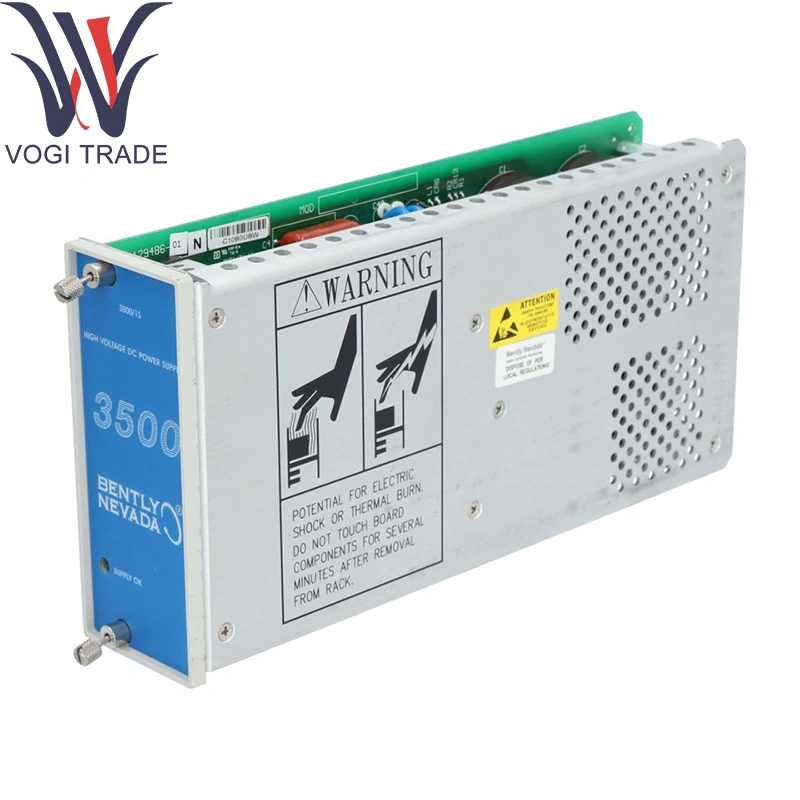

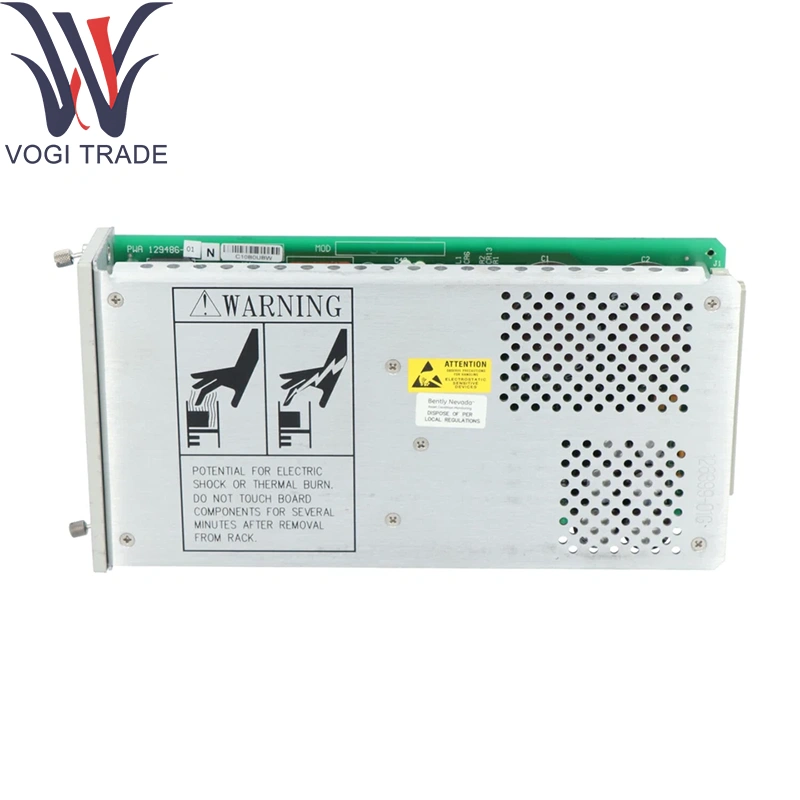

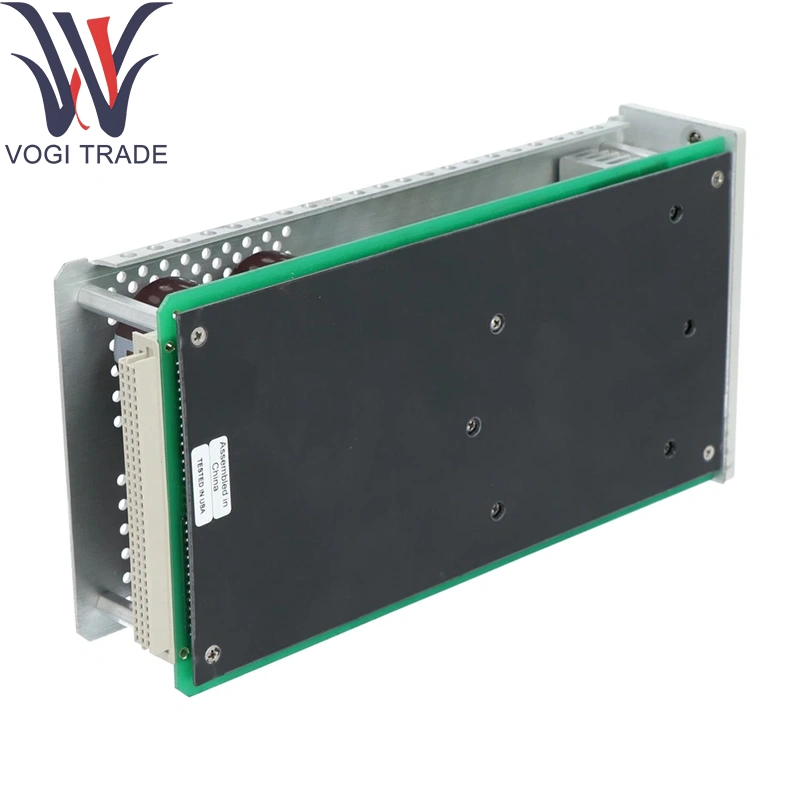

Brand: Belnty NevadaDescrizione: 114m5329-01CONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 9Termina di pagamento: t/tPorta di spedizione: ShenzhenBelcente Nevada 114M5329-01 I 114M5329-01 HV-PIM sono utilizzati nei sistemi di rack Series 3500 e 3700 per generare e distribuire le rotaie DC ad alta tensione richieste dai preamplificatori del sondaggio di prossimità, alcune reti barriera e isolatori di sensore ad alta imita.
| Produzione |
Benente Nevada |
| Numero modello |
114M5329-01 |
| Numero di ordinazione |
114M5329-01 |
| Catalogare |
3500/15 |
| Descrizione |
Alimentazione CC ad alta tensione |
| Paese di origine |
U.S.A. |
| Codice HS |
8473309000 |
| Dimensione |
12*5,8*25 (cm) |
| Peso |
1,4 kg |
Parametri tecnici
Tensione di input: 18–32VDC tramite backplane rack (nominale 24VDC) per Belly Nevada 114M5329-01
Tensione di uscita: +350VDC nominale (regolabile ± 10% tramite potenziometro del pannello anteriore)
Corrente di carico massima: 30 mA per binario (design a output singolo) in Belnty Nevada 114M5329-01
Regolamento: ± 5% su carico completo e variazione di input-tensione
Ripple & Noise: ≤200MVP-P (larghezza di banda 0–10kHz)
Isolamento:
Input-to-output: 3kvdc per Belnty Nevada 114M5329-01
Output-to-chassis: 1.5kvdc
Protezioni:
Spegnimento eccessivo con auto-recupero
Guardia termica-shutdown con auto-reset
Protezione da input polarità inversa
Efficienza: ≥85% tipico al 50% di carico
Indicatori: LED del pannello frontale per "HV OK" e "guasto"
Ambiente operativo:
Temp: –20 ° C a +65 ° C
Umidità: 0–95%di RH, non condensante
Funzione del prodotto
Converte l'alimentazione CC del rack in regolamentato +350 V CC tramite Bennamente Nevada 114M5329-01 per preamplificatori di sensori ad alta tensione o reti di barriera. Monitora continuamente la salute e segnala guasti all'interfaccia del sistema.
Aree di applicazione
Preamplificatori della sonda di prossimità: fornitura di eccitazione ad alta tensione utilizzando Belly Nevada 114M5329-01 per 3300 XL cavi in lunghe corse.
Barriere di sicurezza intrinseca: guida reti Zener-Barrier che richiedono binari DC elevati.
Isolatori del sensore ad alta impedenza: alimentare isolatori speciali che richiedono input HV.
Retrofit e rack di test: integrazione di dispositivi HV legacy con Belly Nevada 114M5329-01 senza forniture esterne.
