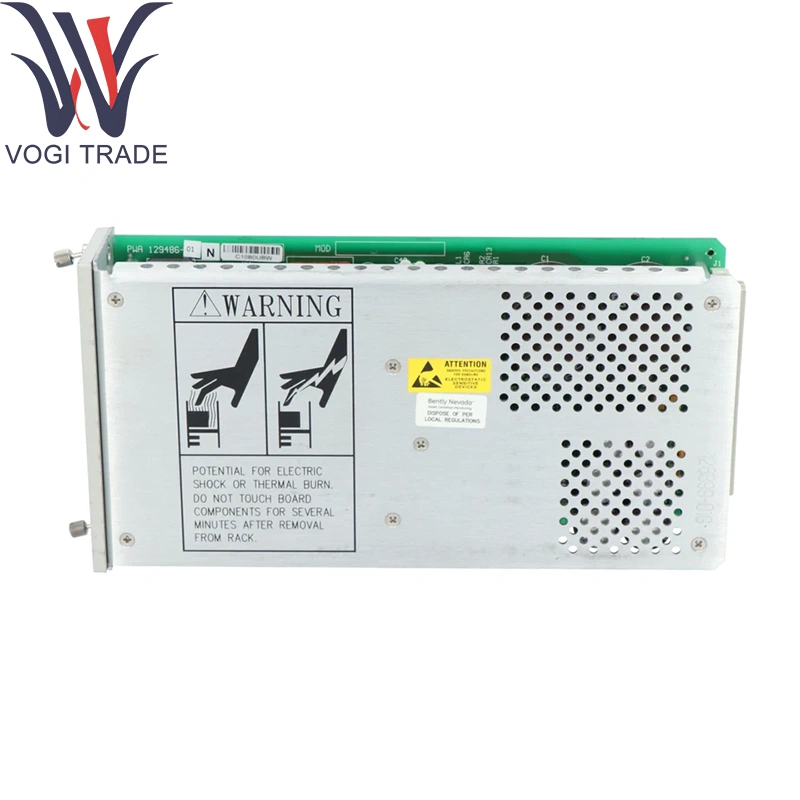

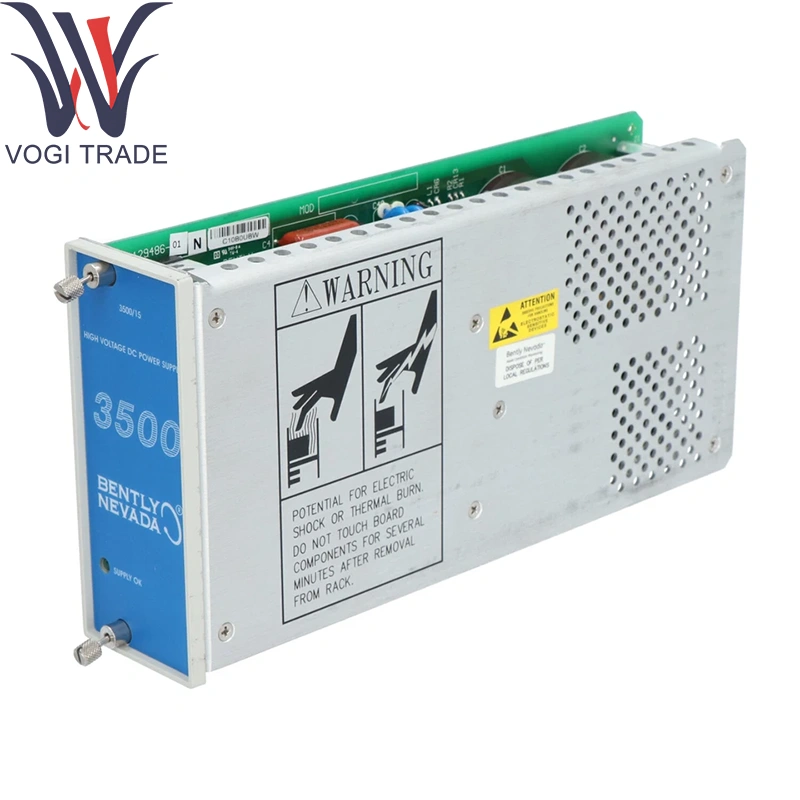

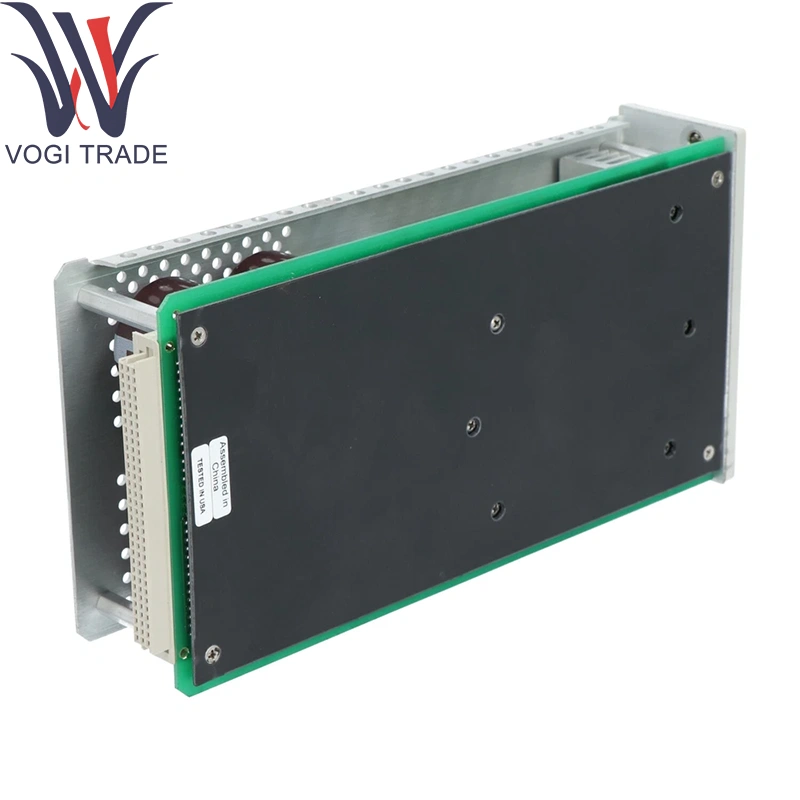

Belcente Nevada 106M1079-01

Parametri tecnici

Tensione di ingresso:

100–240VAC, 47–63Hz (auto-rilevamento) per il Belcy Nevada 106M1079-01

Tensioni e valutazioni di uscita:

24vdc @ fino a 5a (per i moduli barriera e monitor)

12vac @ fino a 2A (per riscaldatori a blocchi termici, lampade) in Belnty Nevada 106M1079-01

Regolamento: ± 5% in condizioni a pieno carico

Isolamento:

Da primario a secondario: 2KVAC

Secondario a Chassis: 1KVAC

Protezioni:

Limitazione della corrente di inframobilità (Soft-Start) di Belcy Nevada 106M1079-01

Spegnimento di sovraccarico/corto circuito con auto-reset

Cutoff termico eccessivo

Efficienza: ≥80% al 50% di carico

Conformità EMC: incontra IEC61000-6-2 (Immunità industriale) e IEC61000-6-4 (Emissioni)

Valutazioni ambientali:

TEMP operativa: –20 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95%di RH, non condensando

Funzione del prodotto

Converte la rete CA in arrivo in entrambe le uscite AC DC regolate e a bassa tensione tramite Blently Nevada 106M1079-01, richieste da barriere, monitoraggio e moduli ausiliari montati su rack. Distribuisce l'alimentazione tramite le interfacce di backplane o terminale, monitorando la salute della ferrovia e fornendo indicazioni sullo stato del pannello frontale.

Aree di applicazione

Potenza di barriera di sicurezza intrinseca: fornitura di schede di barriera interne a bassa tensione nelle carte di barriera interne nei sistemi di Belcy Nevada 106M1079-01 per i sistemi Zone2/Div2.

Installazioni standard di rack: Moduli di alimentazione e moduli I/O nei pannelli di controllo del gas-turbina, compressore e generatore.

Carichi ausiliari CA: guida di riscaldatori di blocco del terminale, luci degli indicatori e piccoli dispositivi ausiliari all'interno del recinto del rack.

Progetti di retrofit: sostituzione di trasformatori esterni disparati con Belcente Nevada 106M1079-01 fornitura consolidata montata su rack.
