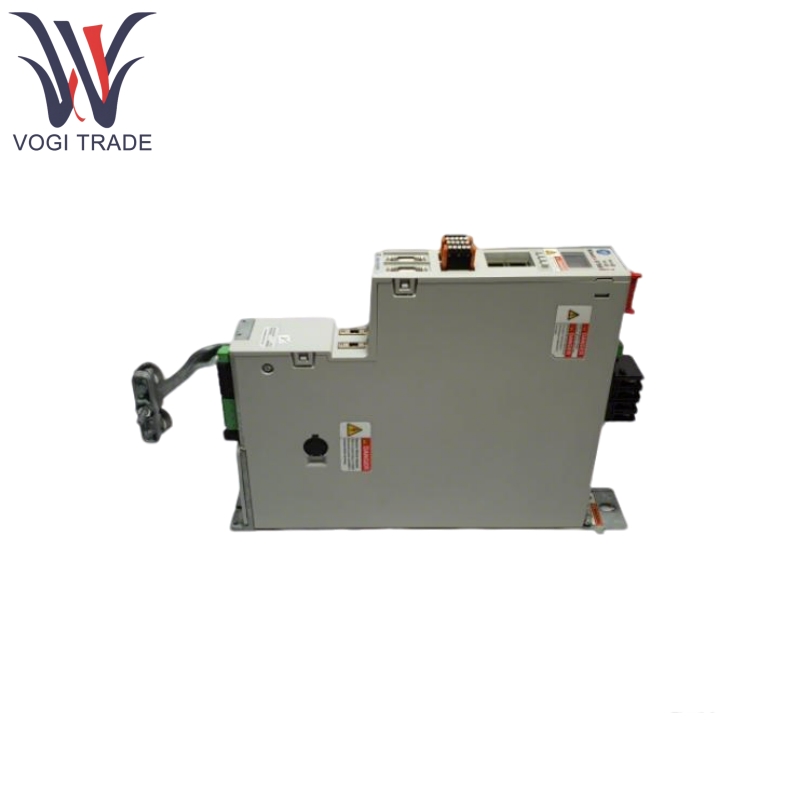

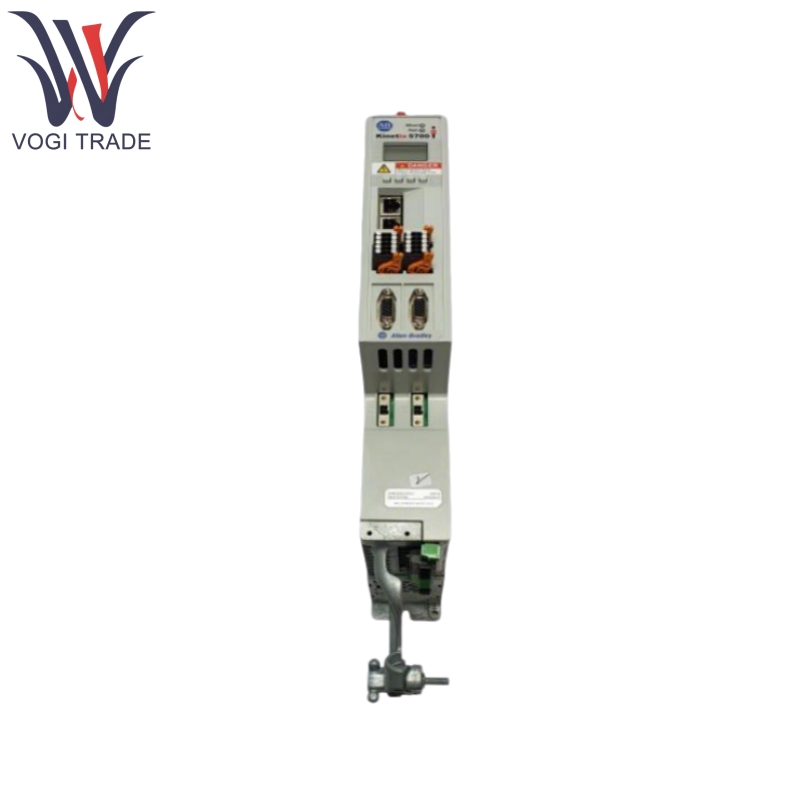

Allen Bradly 2198-D020-ERS3

ProduCaratteristiche CT

Allen Bradly 2198-D020-ERS3 Funziona connettori per energia, feedback, controllo e sicurezza.

1. Converte la potenza DC-bus in potenza CA:

Per guidare due servi motori, supportare il movimento integrato su funzioni Ethernet/IP e di sicurezza.

2. Connettori di alimentazione del motore (MP):

Utilizzato per collegare la potenza del motore (fasi U, V, W) per due assi (asse A e asse B).

Dimensione del filo: 0,75–2,5 mm² (18–14 AWG).

Coppia per terminali: 0,5-0,6 N • m (4,4-5,3 libbre • in).

3. Connettori del freno motore (BC):

Si collega ai freni di mantenimento del motore (MBRK+ e MBRK–).

Supporta la potenza del freno a 24 V CC.

4. Connettori di feedback del motore:

Connettori MF (Feedback del motore): connettori a 2 pin per Feedback DSL (servomotore digitale) (ad esempio, dai motori VP di Kinetix), segnali di supporto D+ e D–.

Connettori UFB (Feedback universale): connettori a 15 pin per encoder hiperface, incrementali o di endat, con pin per segnali sinusoi/coseno, dati e potenza (5V o 9V).

5. Connettore Digital Inputs (IOD):

Connettore a 10 pin con 4 ingressi digitali configurabili (sinioso corrente, 24 V DC 15 mA).

Supporta funzioni come abilitazione, casa, registrazione e limiti di overtravel.

6. Connettore di coppia di coppia Safe (STO):

Connettore a 16 pin per connessioni di sicurezza cablate, supportando segnali di sicurezza a cascata tra le unità.

7. Connettore Bus DC:

Utilizza un sistema di connessione BUS condiviso (barre del bus) per connettersi all'alimentazione DC-Bus, consentendo la condivisione di potenza con altri moduli.

8. Connettore di potenza di controllo 24 V (CP):

Fornisce 24 V DC (21,6–26,4 V) per i circuiti di controllo.

Dimensione del filo: 0,5–2,5 mm² (20–14 AWG) con coppia 0,22-0,25 N • m (1,9–2,2 lb • in).

Applicazioni del prodotto

Produzione di macchinari di precisione:

Nel campo delle macchine utensili a CNC, Allen Bradly 2198-D020-ERS3 garantisce un movimento preciso della macchina utensile o della tabella in virtù della sua posizione di controllo ad alta precisione, velocità e controllo della coppia, che soddisfa i rigorosi requisiti di lavorazione di precisione per l'accuratezza. Supporta una varietà di dispositivi di feedback per monitorare e regolare lo stato del movimento in tempo reale, riducendo efficacemente gli errori di lavorazione e migliorando la qualità del prodotto. Nella produzione di parti di precisione, può ottenere l'accuratezza del posizionamento a livello di micron per garantire l'accuratezza dimensionale e la qualità della superficie dei prodotti.

Macchinari di imballaggio:

Nella linea di produzione di imballaggi, Allen-Bradly 2198-D020-ERS3 garantisce che i movimenti dei materiali di imballaggio di trasporto, la presa e il posizionamento di oggetti siano precisi e accurati attraverso un posizionamento accurato e un controllo della velocità, garantendo la pulizia e la corrispondenza della velocità dei prodotti. Può rispondere rapidamente a vari cambiamenti nella linea di produzione, soddisfare le esigenze di imballaggio diversificate e migliorare l'efficienza e la qualità dell'imballaggio. Negli imballaggi alimentari, può controllare accuratamente la quantità di alimentazione dei materiali di imballaggio e il ritmo delle azioni di imballaggio, realizzando operazioni di imballaggio efficienti e precise.

Catena di montaggio automatizzata:

Allen Bradly 2198-D020-ERS3 La funzione di controllo coordinata a doppio asse svolge un ruolo chiave nell'ambiente di montaggio automatizzato, che può realizzare il movimento sincronizzato di più assi per garantire il funzionamento stabile ed efficiente di ciascun collegamento di assemblaggio. Nella catena di montaggio della produzione di apparecchiature elettroniche, può controllare il braccio robotico per afferrare e installare accuratamente piccoli componenti elettronici, migliorare l'accuratezza e l'efficienza del montaggio e ridurre la velocità dei difetti del prodotto causati dagli errori di montaggio.

Controllo robot:

Per le applicazioni robot che richiedono un controllo di movimento ad alta precisione rapido, come il controllo del movimento del braccio robotico, Allen Bradly 2198-D020-ERS3 in grado di soddisfare le esigenze dei suoi compiti complessi. Supporta una varietà di tipi di feedback, combinati con le sue potenti capacità di controllo, in modo che il robot possa eseguire rapidamente e accuratamente una varietà di azioni per migliorare l'efficienza e la precisione del robot. Nel robot di gestione della logistica e del deposito, può realizzare un rapido funzionamento di posizionamento e gestione e migliorare il livello di automazione del deposito e della logistica.
