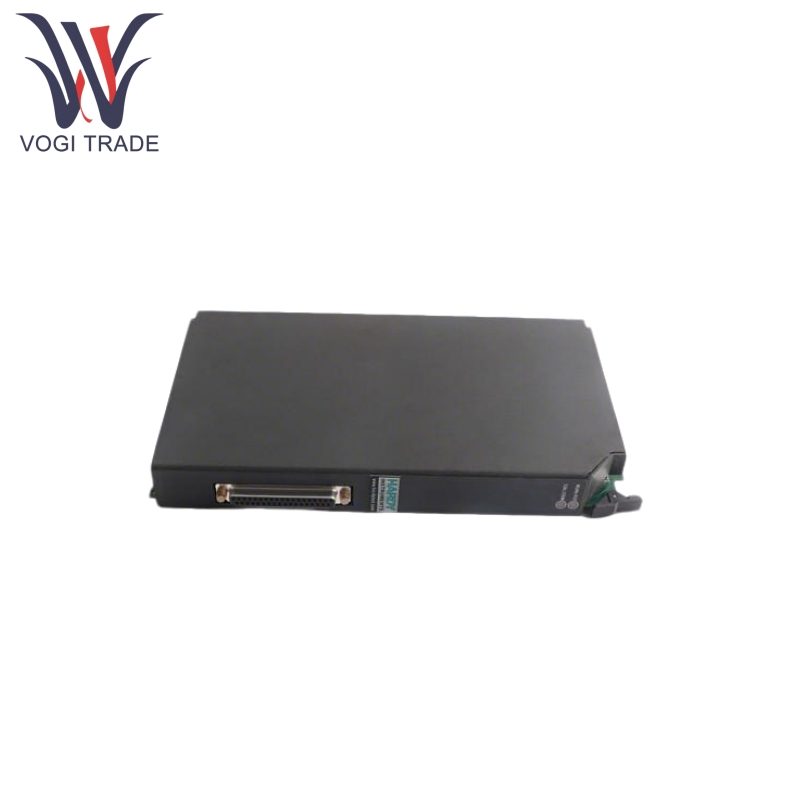

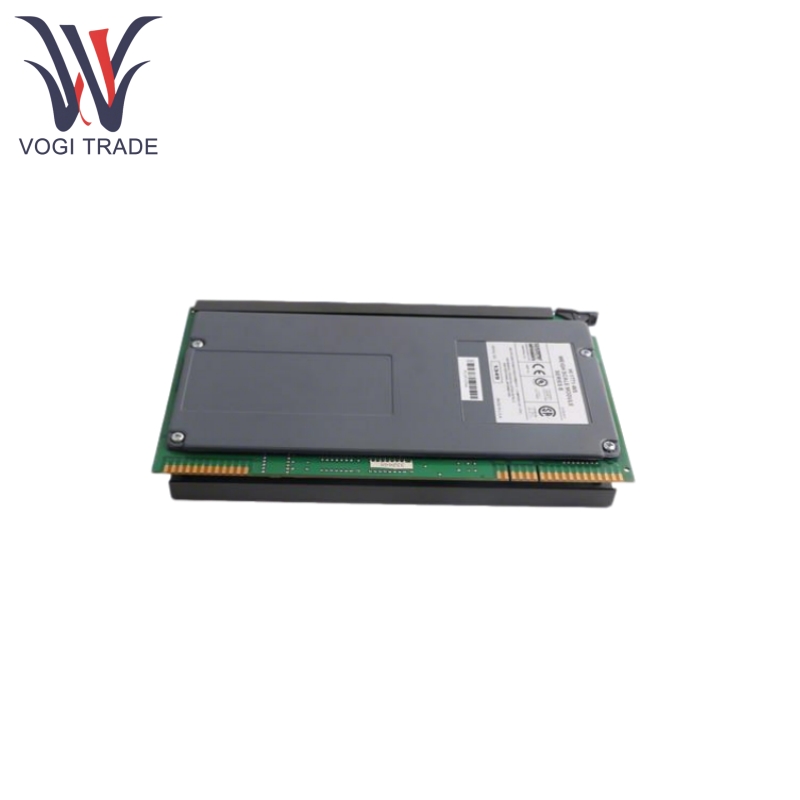

Marchio: Allen BradleyDescrizione: Pesa Modulo della scalaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1771-WS viene utilizzato per leggere i valori di peso analogico dalle celle di carico di calibro di deformazione standard industriali e supporta lo scambio di dati con i processori PLC-5® tramite trasferimento a blocchi. La sua funzione principale è quella di convertire i segnali di cella di carico in valori di peso digitale e abilitare la calibrazione, il monitoraggio e il controllo attraverso il software di configurazione o la comunicazione diretta con PLC.
| Produzione |
Allen Bradley |
| Numero modello |
1771-WS |
| Numero di ordinazione |
1771-WS |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
9031809090 |
| Dimensione |
12*10*4cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Allen Bradley 1771-WS supporta 1-8 celle di carico di calibro di deformazione da 350Ω (alimentazione esterna richiesta per 5 o più) e può essere collegato direttamente a un singolo sensore o collegato a più sensori tramite una scatola di giunzione.
Allen Bradley 1771-WS fornisce valori di peso lordo e peso netto, supportando l'intero a 16 bit e l'uscita del formato a virgola mobile a 32 bit.
Allen Bradley 1771-WS presenta un convertitore A/D a 20 bit, che fornisce una risoluzione del display di 985.000 conteggi nell'intervallo 0-30mV (sensore 3MV/V).
Allen Bradley 1771-WS incorpora la tecnologia di filtraggio Waversaver®, offrendo cinque frequenze di taglio selezionabili (0,25Hz-7,50Hz) per sopprimere le vibrazioni meccaniche e il rumore.
Allen Bradley 1771-WS può monitorare lo stato di "ponderazione in movimento" in tempo reale e determinare la stabilità in base alla "tolleranza dinamica" definita dall'utente.
Allen Bradley 1771-WS supporta funzioni TARE e zero, che hanno effetto solo quando la pesatura è stabile per evitare errori dinamici.
Allen Bradley 1771-WS fornisce il calcolo del tasso di variazione di peso in base alle unità temporali definite dall'utente, ai cicli di valutazione e alle unità di peso.
Allen Bradley 1771-WS supporta il software di configurazione Windows® (NT/95/98/2000), abilitando la configurazione di visualizzazione tramite DH+ Network o Ethernet (con RSLINX ™). Abilita la comunicazione bidirezionale con il processore PLC-5®, lo scambio di dati sullo stato, la configurazione e la calibrazione tramite BTR e BTW.
Principio di lavoro del prodotto
Allen Bradley 1771-WS offre tre metodi di calibrazione:
Calibrazione C2: compatibile con sensori di calibrazione di seconda generazione C2® Hardy, caricando automaticamente i valori di sensibilità e resistenza senza ingresso manuale.
Calibrazione dura: utilizza un peso noto (raccomandato per essere l'80% -100% dell'intervallo), che richiede tre punti di calibrazione bassi, medi (opzionali) e alti.
Calibrazione morbida: inserisce i valori di sensibilità e resistenza della cella di carico (dati del produttore richiesti), riducendo la dipendenza dai pesi del test.
La memoria flash non volatile memorizza i valori di calibrazione, supportando il recupero dei parametri di calibrazione dalle schede dati PLC per una facile sostituzione del modulo.
Parametro del prodotto
Il seguente dettaglio è per il modulo scala di pesa di Allen Bradley 1771-WS.
| Categoria |
Parametri dettagliati |
| Modalità operative |
Locale e remoto |
| Prestazioni di conversione |
Tasso di conversione: 20 aggiornamenti al secondo Media: 1-200 (selezionabile dall'utente in incrementi singoli) Risoluzione: visualizzato - 1: 985.000 (@ 3MV/V), 1: 656.000 (@ 2MV/V) Interno - 1: 1.048.576 |
| Caratteristiche di input |
Supporta fino a 8 celle di carico da 350 ohm (eccitazione 5V) Intervallo di tensione in modalità comune ≤ 2,5 VDC Rapporto di rifiuto in modalità comune 100dB (a o inferiore a 60Hz) |
| Requisiti di potenza |
Tensione di ingresso del backplane: massimo 40 VDC Carico corrente di backplane: massimo 1.5a@5vdc |
| Requisiti ambientali |
Intervallo di temperatura di funzionamento: da 0 ° C a 60 ° C (da 32 ° F a 140 ° F) Intervallo di temperatura di conservazione: da -20 ° C a 85 ° C (da -4 ° F a 185 ° F) Gamma di umidità: 0-90% (non condensante) |
| Correlato alla calibrazione |
Coefficiente di temperatura: meno dello 0,005% della scala su livello C Isolamento di ingresso/output di calibrazione C2 dalla sezione digitale: minimo 1000VDC |
| Requisiti del software |
Compatibile con Windows 95/98/NT/2000 Richiede software RSLogix ™ 5 e RSLINX ™ |
