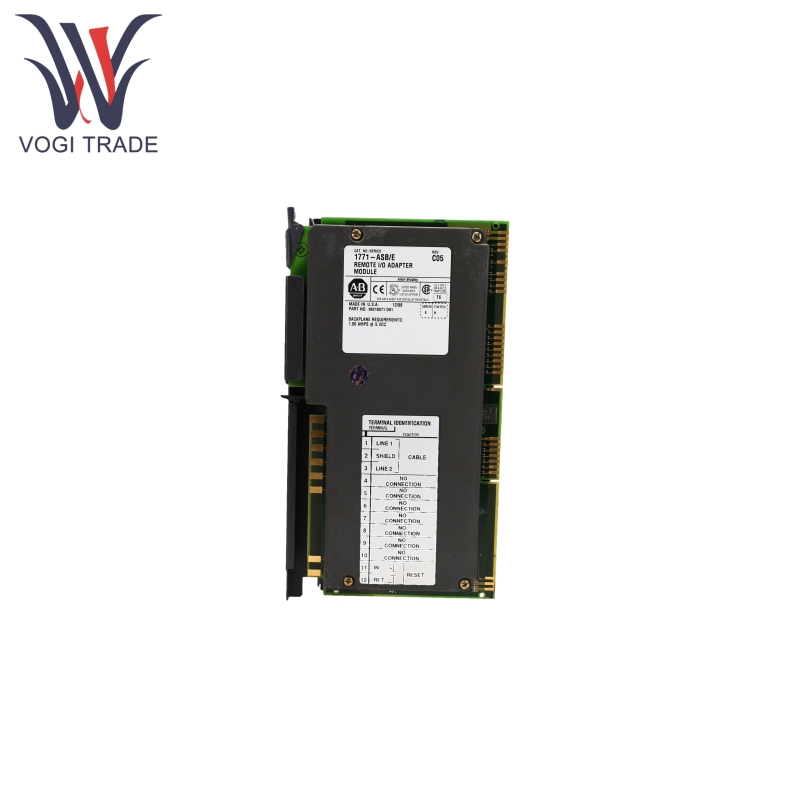

Marchio: Allen BradleyDescrizione: modulo adattatore I/O remotoCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1771-ASB è quello di collegare i moduli I/O remoti al controller programmabile che forniscono sia funzionalità di trasmissione che di ricezione. È in grado di accettare dati seriali da scanner I/O e di convertire lo stesso in parallelo per l'interfacciamento con i moduli I/O e convertire i dati paralleli in scanner dai moduli I/O alla forma seriale.
| Produzione |
Allen Bradley |
| Numero modello |
1771-asb |
| Numero di ordinazione |
1771-asb |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
12*10*4cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Allen Bradley 1771-ASB offre varie tariffe di baud a un massimo di 230,4k baud (distanza di trasmissione di 2.500 piedi), 115,2k baud (5.000 piedi) e 57,6k baud (10.000 piedi) e soddisfa i requisiti di comunicazione remoti a diverse distanze.
Allen Bradley 1771-ASB supporta la conversione dei dati da seriale a parallelo, ricevendo dati seriali dallo scanner e convertendoli in dati paralleli per l'interazione con i moduli I/O e viceversa.
Allen Bradley 1771-ASB è adatto per diversi tipi di punti I/O di dispositivi che hanno 4, 6, 8, 16, oltre a 32 punti di moduli I/O.
Allen Bradley 1771-ASB supporta 3 diverse modalità di indirizzamento tra cui la modalità 2-slot, la modalità shuffle a 1 slot e la modalità 1/2-slot in modo che la modalità possa essere scelta che si adatta meglio al sistema fornisce la gestione dell'allocazione dell'indirizzo I/O.
Allen Bradley 1771-ASB viene fornito con tre luci indicatore diagnostica: attivo verde (stato del funzionamento), guasto dell'adattatore rosso (guasto sull'adattatore) e guasto al rack I/O rosso (guasto nel rack I/O), che ti aiutano a risolverlo all'istante. Controlla automaticamente l'assegnazione I/O sull'alimentazione per garantire una posizione di installazione del modulo corretta.
Allen Bradley 1771-ASB può opzionalmente scansionare tutti gli slot o tutti gli slot tranne gli ultimi 4 slot, salvando il tempo di scansione e lo spazio di immagine I/O senza influire sull'utilizzo dell'alimentazione delle slot.
Allen Bradley 1771-ASB può emulare gli adattatori della serie B per soddisfare i requisiti di velocità di risposta degli scanner come il 1771-S4A e il 1771-S4b. Supporta configurazioni I/O complementari (per i processori della serie PLC-2) per migliorare la flessibilità del sistema.
Principio di lavoro del prodotto
Allen Bradley 1771-ASB funge da intermediario, ricevendo dati seriali dallo scanner I/O, convertendoli in dati paralleli e inviandoli al modulo I/O remoto; Allo stesso tempo, legge i dati paralleli dal modulo I/O, li converte in dati seriali e li trasmette allo scanner, consentendo così la comunicazione tra il controller e l'I/O remoto.

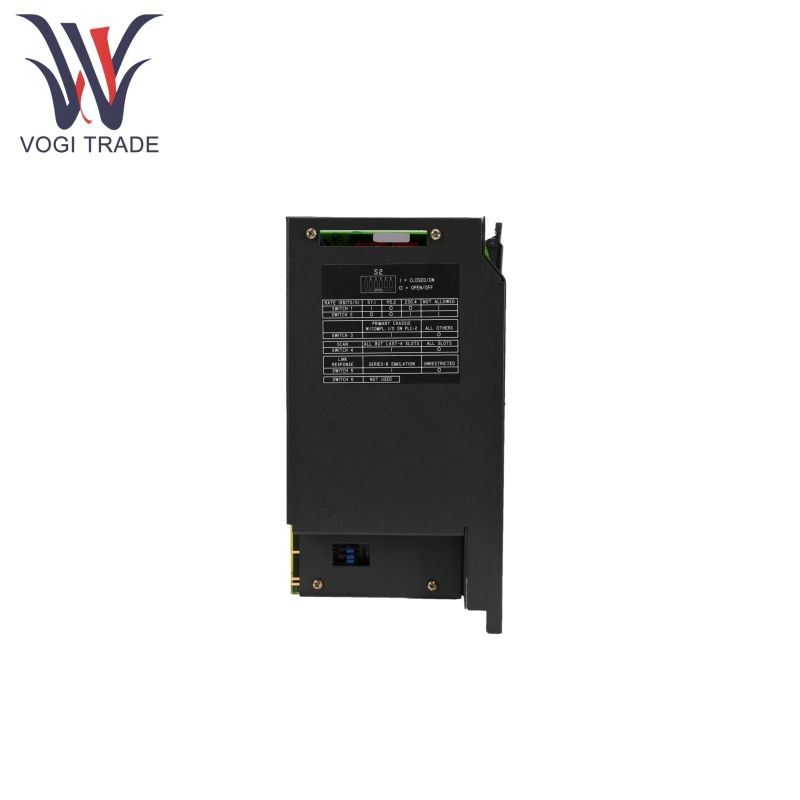

Allen Bradley 1771-ASB imposta i parametri chiave tramite i componenti switch S1 e S2, incluso il numero di rack I/O, il numero di gruppo I/O avviato, la frequenza di baud, la modalità di scansione (slot completo/escluso gli ultimi 4 slot) e la modalità di risposta del collegamento (simulazione della serie B o senza restrizioni), tra gli altri.
Parametro del prodotto
Il seguente dettaglio è per il modulo adattatore I/O remoto Allen Bradley 1771-ASB.
| Categoria dei parametri |
Dettagli |
| Posizione del modulo |
Deve essere installato nello slot più a sinistra del telaio I/O del 1771 |
| Distanza di trasmissione |
2500 piedi a 230,4k baud 5000 piedi a 115,2k baud 10000 piedi a 57,6k baud |
| Cavo di interconnessione |
1770-CD |
| Consumo energetico |
5W (dissipazione di potenza) 17.06 BTU/HR (dissipazione termica) |
| Corrente di backplane |
1.0a a 5 V DC (deve essere incluso nel requisito corrente totale del telaio) |
| Posizione di chiave |
Connettore superiore: tra 54 e 56 Connettore inferiore: tra 16 e 18 |
| Condizioni ambientali |
Temperatura operativa: 0-60 ° C (32-140 ° F) Temperatura di conservazione: -40-85 ° C (-40-185 ° F) Umidità: 5% -95% (non condensante) |
| Braccio di cablaggio sul campo |
Modello 1771-WB, coppia a vite 7-9 sterline di pollici, taglia conduttore 20 AWG (rame a filo) |
| Resistenza di terminazione |
82Ω (Modello 740018-23) o 150Ω (Modello 1770-TX) |
