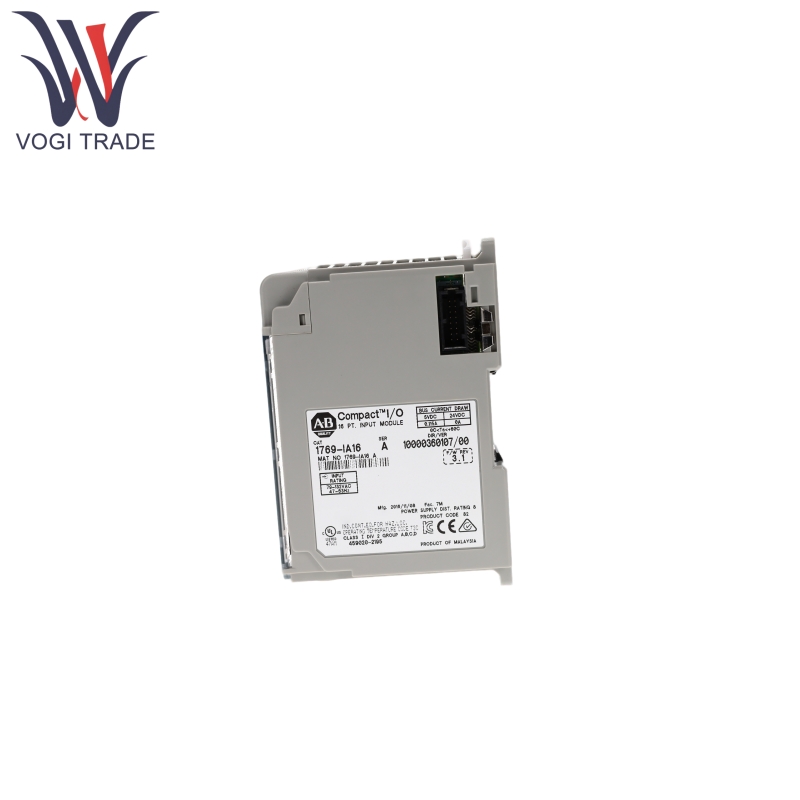

Marchio: Allen BradleyDescrizione: Modulo di input digitale ACCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1769-IA16 è utilizzato principalmente nei sistemi di automazione industriale per raccogliere segnali digitali AC 120 V. Il suo design compatto supporta l'uso con una varietà di controller e adattatori, rendendolo adatto alle esigenze di raccolta del segnale in scenari di controllo di piccole e medie dimensioni.
| Produzione |
Allen Bradley |
| Numero modello |
1769-Town16 |
| Numero di ordinazione |
1769-Town16 |
| Catalogare |
- |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
12*10*4cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Allen Bradley 1769-IA16 supporta l'input da 120 V a 16 punti, con 16 punti raggruppati e condividendo internamente un terminale comune (COM), semplificando il cablaggio.
Allen Bradley 1769-IA16 presenta funzionalità di filtraggio di ingresso integrato per sopprimere i falsi trigger causati da transitori di tensione, rimbalzo del contatto e rumore elettrico.
Allen Bradley 1769-IA16 impiega un design di isolamento ottico, isolando il circuito logico dal circuito di campo per proteggere il modulo dall'interferenza elettrica esterna e danni transitori.

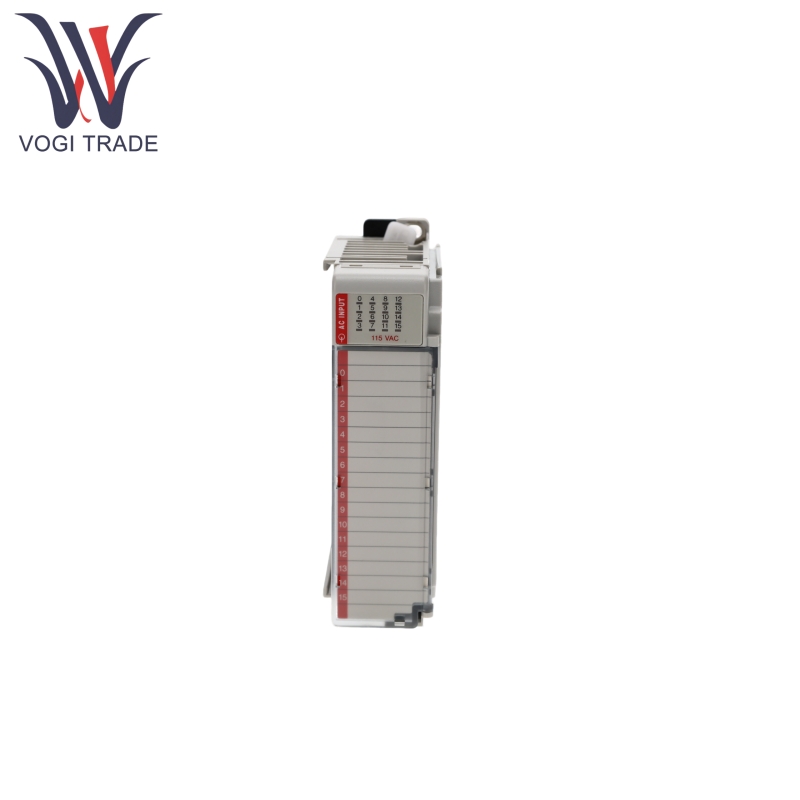

Ogni punto di input è abbinato a una luce indicatore indipendente, fornendo una visualizzazione intuitiva dello stato di on/Off del segnale di ingresso. Il morsettiera rimovibile presenta un coperchio sicuro per le dita, facilitando il cablaggio e la manutenzione.
Allen Bradley 1769-IA16 Supporta il montaggio o il montaggio del pannello della ferrovia DIN. I moduli sono bloccati meccanicamente insieme tramite una struttura per lingua e coltura e gli autobus di comunicazione integrati consentono la comunicazione tra modulo tramite connettori rimovibili in bus.
Principio di lavoro del prodotto
Dopo che il segnale CA da 120 V esterno è collegato al terminale di ingresso del modulo, Allen Bradley 1769-IA16 viene elaborato dal circuito del filtro interno per rimuovere il rumore e l'interferenza transitoria.
Il circuito di isolamento ottico isola il segnale di campo ad alta tensione dal circuito logico a bassa tensione per evitare interferenze o danni al controller.
Il segnale elaborato viene convertito in un segnale digitale dal circuito logico interno, trasmesso al controller tramite il bus di comunicazione integrato e lo stato di ingresso viene visualizzato in tempo reale dalla luce dell'indicatore.
Parametro del prodotto
Il seguente dettaglio è per Allen Bradley 1769-IA16 AC Digital Input Module.
Specifiche di input: 16 punti di input (16 punti/gruppo, Comuni connessi internamente)
Categoria di tensione: 100/120 V AC
Gamma di tensione operativa: 79-132 V AC, 47-63 Hz
Ritardo di input: su 20 ms, fuori 20 ms
Disegno corrente: 115 mA @ 5.1V
Dissipazione del calore massima: 3,30 w
Caratteristiche off-stato: tensione off-stato max: 20 V CA, corrente off-stato max: 2,5 mA
Caratteristiche sullo stato: Tensione sullo stato Min: 79 V AC, corrente sullo stato min: 5 MA (@74V AC), max: 12 MA (@120 V AC)
Corrente invocata: max 250 mA (può essere limitato a 35 mA collegando una resistenza da 6,8 kW in serie, nel qual caso la tensione minima sullo stato deve essere ≥92V AC)
Impedenza di input: 12 kW a 50 Hz, 10 kW a 60 Hz
Tensione di isolamento: punto di ingresso al bus: 1517 V AC per 1S o 2145 V DC per 1S, tensione di lavoro 132 V AC (isolamento rinforzato di Classe IEC)
