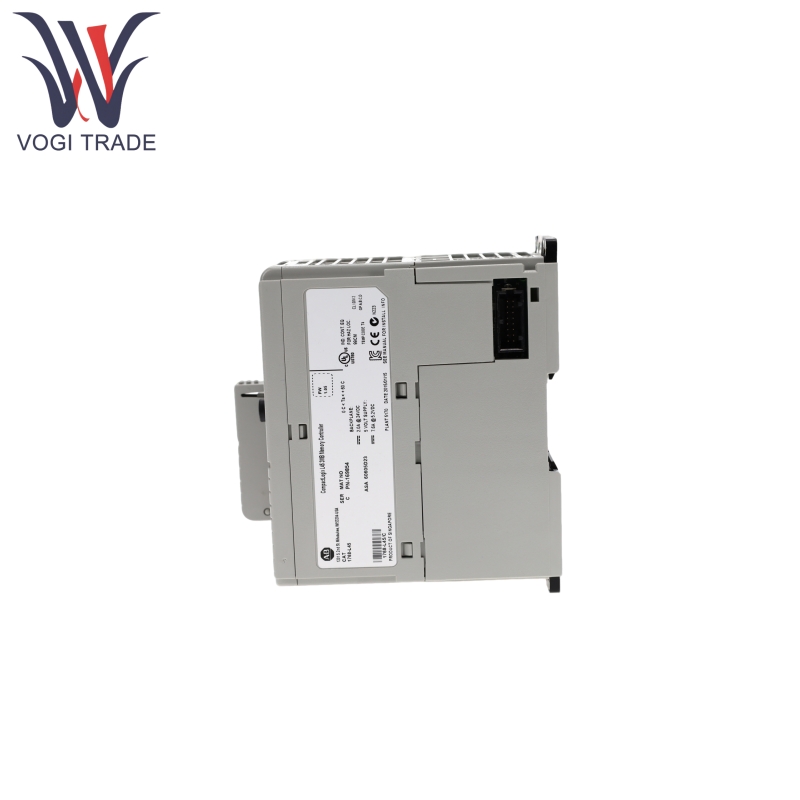

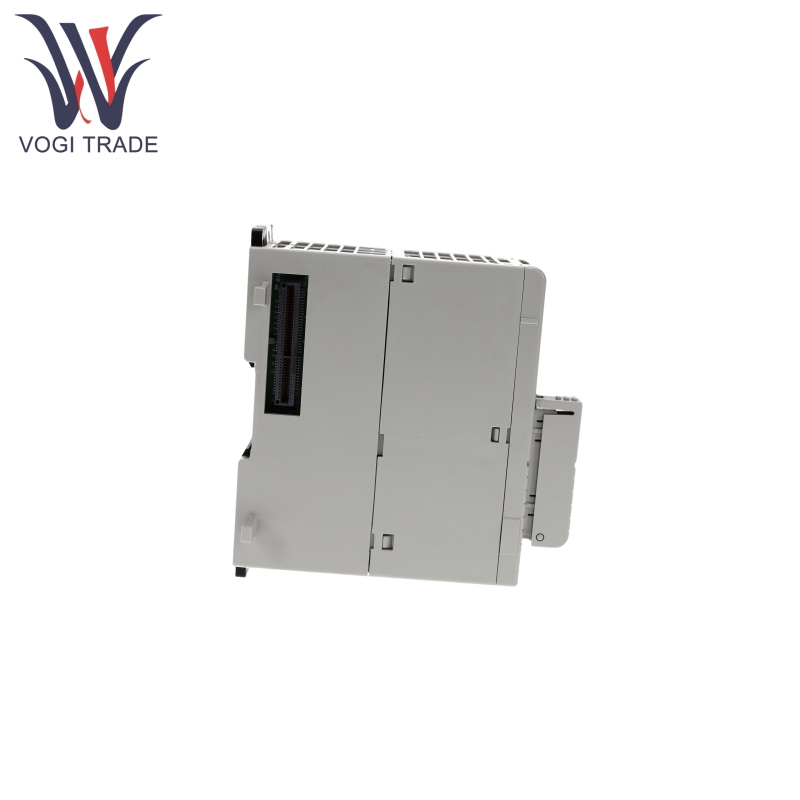

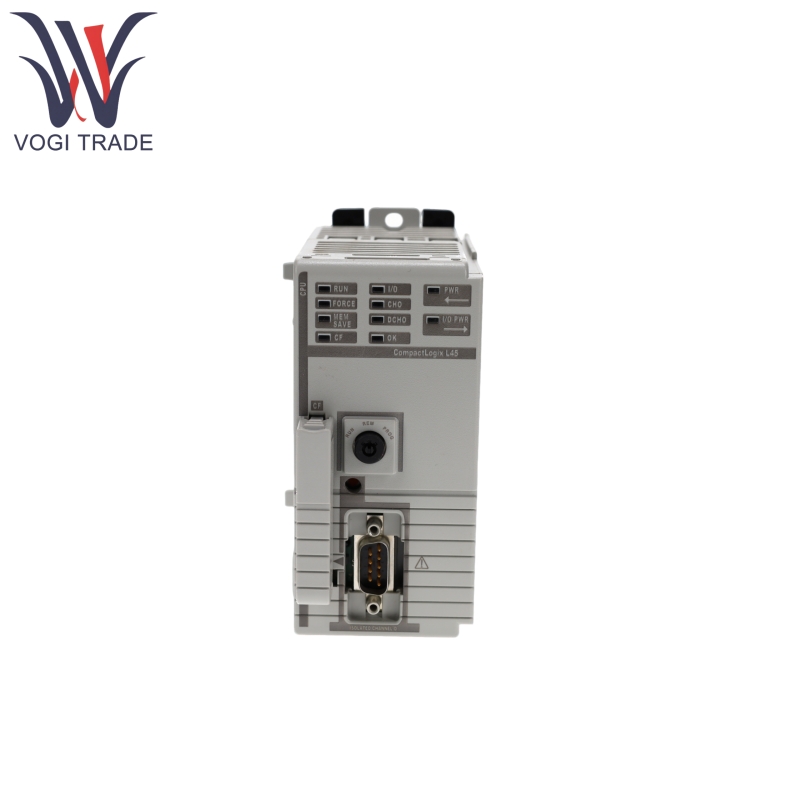

Marchio: Allen BradleyDescrizione: controllerCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1768-L45 è specificamente progettato per applicazioni di automazione industriale di medie dimensioni ed è adatto per scenari che integrano il controllo I/O, il controllo del movimento e la comunicazione multi-rete. Supporta l'espansione flessibile del modulo e diversi protocolli di rete per soddisfare i complessi requisiti del controllo a livello di macchina.
| Produzione |
Allen Bradley |
| Numero modello |
1768-L45 |
| Numero di ordinazione |
1768-L45 |
| Catalogare |
CompactLogix |
| Paese di origine |
Svizzera |
| Codice HS |
8543709990 |
| Dimensione |
14*14*10 cm |
| Peso |
0,6 kg |
Caratteristiche del prodotto
Allen Bradley 1768-L45 supporta 4 x 1768 slot, con un massimo di 2 moduli di comunicazione (come Ethernet/IP, Moduli ControlNet) e 4 x 1768-M04se Sercos Motion Control Moduli.
Allen Bradley 1768-L45 è compatibile con i moduli I/O della serie 1769, supportando fino a 30 moduli (comprese le banche locali e remote, con connessioni remote tramite cavi di espansione 1769-CRLX).
Allen Bradley 1768-L45 supporta in modo nativo Ethernet/IP (via 1768-ENBT/EWeb Moduli), ControlNet (via 1768-CNB/Moduli CNBR), Devicenet (via 1769-SDN Scanners), reti seriali (protocollo DF1) e reti DH-485.
Allen Bradley 1768-L45 supporta i "tag prodotti/consumati" e il passaggio dei messaggi (istruzioni MSG) per consentire la comunicazione in tempo reale tra controller e dispositivi.
Allen Bradley 1768-L45 supporta il controllo del movimento Sercos tramite il modulo 1768-M04SE, in grado di controllare fino a 8 assi ed è compatibile con le serie di serie Kinetix.
Allen Bradley 1768-L45 supporta la configurazione dei parametri dell'asse, la messa a punto e il controllo sincrono per soddisfare i requisiti di movimento ad alta precisione.
Allen Bradley 1768-L45 supporta la programmazione del software RSLogix 5000, compatibile con il diagramma della scala (LD), il diagramma a blocchi di funzione (FBD), il testo strutturato (ST), il grafico delle funzioni sequenziali (SFC) e altri linguaggi di programmazione.
Allen Bradley 1768-L45 supporta 30 compiti (solo 1 compito continuo), che può essere programmato per priorità (1-15), soddisfacendo i requisiti di controllo in tempo reale.
Allen Bradley 1768-L45 supporta l'archiviazione della scheda CompactFlash per file di progetto e firmware, consentendo il caricamento della configurazione o gli aggiornamenti del firmware dopo la perdita di alimentazione. Il firmware può essere aggiornato tramite ControlFlash, software AutoFlash o scheda CompactFlash.
Principio di lavoro del prodotto
Allen Bradley 1768-L45 si collega all'alimentatore, al modulo di comunicazione e al modulo di movimento tramite il backplane 1768 ed espande il modulo I/O 1769 (locale o remoto) sul lato destro per formare un sistema di controllo completo.
Riceve segnali di input dai moduli I/O, esegue attività logiche programmate in RSLogix 5000, controlla gli attuatori tramite moduli di output e interagisce con altri dispositivi attraverso moduli di rete.
Abilita la condivisione dei dati in tempo reale tramite "produrre/consumare dati" e invia informazioni di configurazione o diagnostica utilizzando le istruzioni MSG.
Può eseguire compiti periodici, innescati o continui basati sulla priorità, garantendo che la logica di controllo critica risponda per prima.
Parametro del prodotto
Il seguente dettaglio è per il controller Allen Bradley 1768-L45.
| Categoria |
Dettagli dei parametri |
| Compatibilità del software |
RSLogix 5000 Versione 16.03.00 o successivo Il firmware deve essere abbinato (versione 16.03.00 corrisponde al firmware 16.025) |
| Requisiti di alimentazione |
Deve essere utilizzato con 1768-PA3 (86-265 V AC/108-132V DC) o 1768-Pb3 (16,8-31,2 V DC) Alimentatore |
| 1769 Supporto I/O. |
Fino a 30 moduli (locale + telecomando Il telecomando richiede 1769 alimentazione) |
| Supporto del modulo di comunicazione |
Fino a 2 moduli (1768-ENBT/EWeb/CNB/CNBR) |
| Capacità di controllo del movimento |
Fino a 4 moduli 1768-M04SE, supportando 8 assi |
| Intervallo di temperatura operativo |
0-60 ° C (operativo), -40-85 ° C (conservazione) |
| Parametri di comunicazione seriale |
Tasso massimo di baud 19200 bps, supporta il protocollo DF1, lunghezza massima del cavo 15,2 m (50 piedi) |
