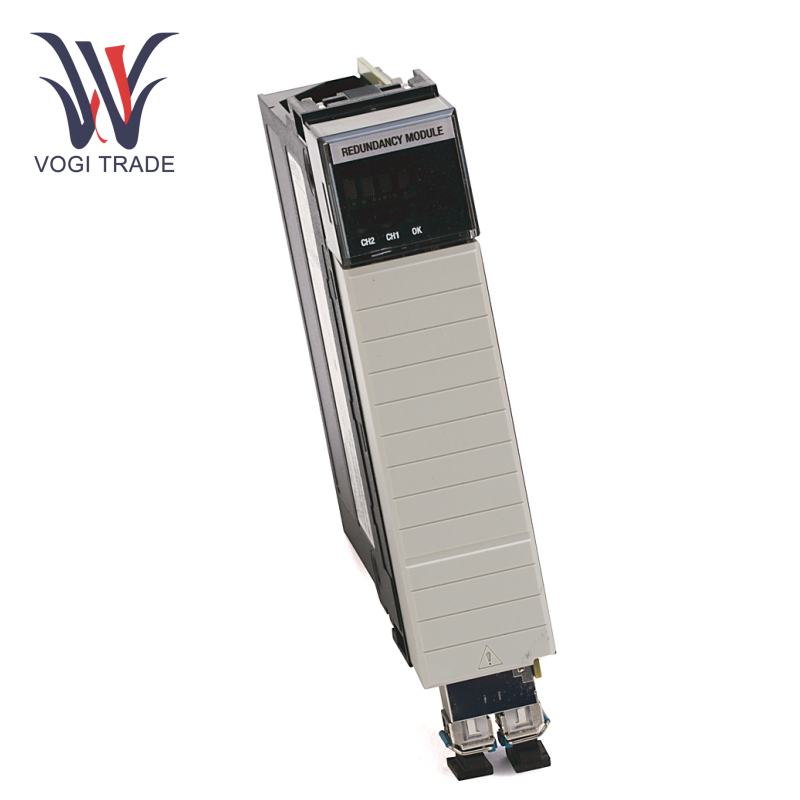

Marchio: Allen BradleyDescrizione: Modulo migliorato di ridondanzaCONDIZIONE: nuovoGaranzia: 1 annoInventario QTY: 6Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1756-RM2 è il modulo di ridondanza principale della serie ControllaGix di Rockwell Automation. La sua funzione principale è quella di ottenere una commutazione non discreta attraverso un'architettura di standby hot dual-controller, garantendo che il sistema si trasformi rapidamente sul rack di backup (tempo di commutazione ≤ 50 ms) in caso di incapacità di evitare l'interruzione della produzione.
| Produzione |
Allen Bradley |
| Numero modello |
1756-RM2 |
| Paese di origine |
Stati Uniti |
| Codice HS |
8538900000 |
| Dimensione |
25*20*6 cm |
| Dimensione di imballaggio |
30*20*10 cm |
| Peso |
1 kg |
Tensione di ingresso: 5,1 V DC (corrente 1.16a) / 24 V DC (corrente 3.4MA)
Consumo energetico: 6w (massimo)
Dissipazione del calore: 21 BTU/ora
Tensione di isolamento: 30V Continuo
Working temperature: 0~60℃
Cavo corrispondente: 1756-RMC1 (1M), RMC3 (3M), RMC10 (10M)
Caratteristiche e principi funzionali
Architettura ridondante: Allen Bradley 1756-RM2 supporta un funzionamento sincrono a doppio controller, collegando i rack principali e di standby attraverso cavi in fibra ottica serie 1756-RMC per garantire la sincronizzazione dei dati in tempo reale.
Meccanismo di commutazione: quando il controller principale fallisce, la macchina di standby prende il controllo entro ≤10 ms e il tempo di scansione viene ritardato di circa 10 ms durante il periodo per garantire il funzionamento continuo.
Diagnosi di non interferenza: Allen Bradley 1756-RM2 supporta la diagnosi online e la risoluzione dei problemi non influisce sul funzionamento del sistema.
Isolamento hardware: i moduli ridondanti sono alimentati in modo indipendente per prevenire la diffusione di guasti a punto singolo.
Strumento di configurazione: utilizzare RSLINX Classic e Redundancy Module Strumento di configurazione (RMCT) per configurare i parametri di ridondanza e supportare le impostazioni della modalità di sincronizzazione automatica.
Caso di configurazione tipico
Il sistema ridondante a doppio rack deve includere:
2 Chassis Contrologix dello stesso modello (come 1756-A4)
2 1756-L7X Controller serie (come 1756-L73)
2 Moduli Ethernet 1756-EN2TR (per comunicazione attiva e di standby).
Allen Bradley 1756-RM2 supporta Ethernet/IP e ControlNet Dual Protocols, raggiunge una sincronizzazione ad alta velocità (fino a 1000 Mbps) attraverso la comunicazione in fibra ottica e adotta un design ridondante senza fallimento a punto singolo. È adatto a campi come petrolio, industria chimica e energia che richiedono una stabilità del sistema estremamente elevata.
