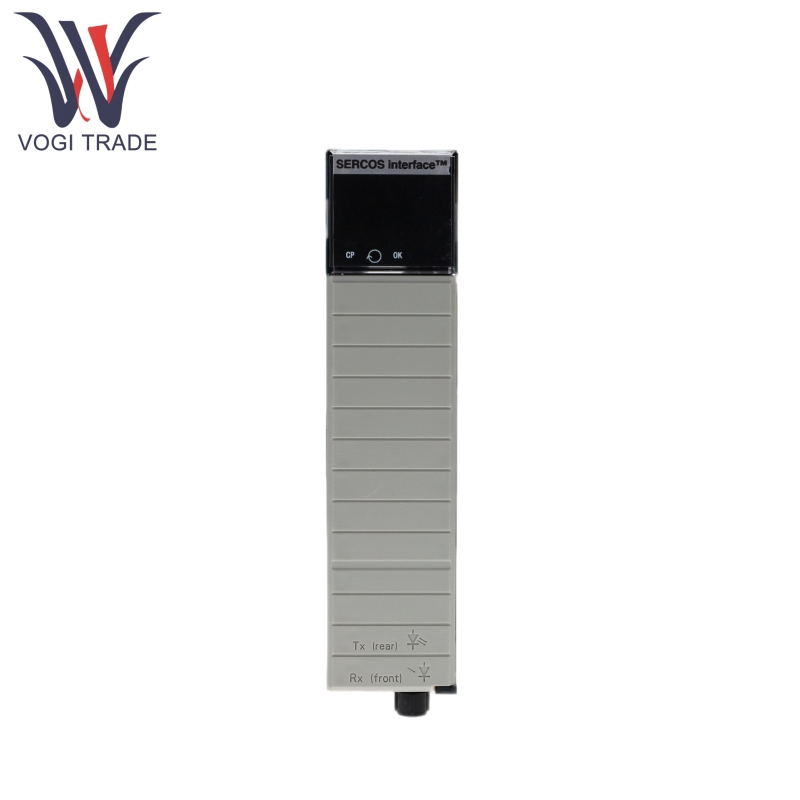

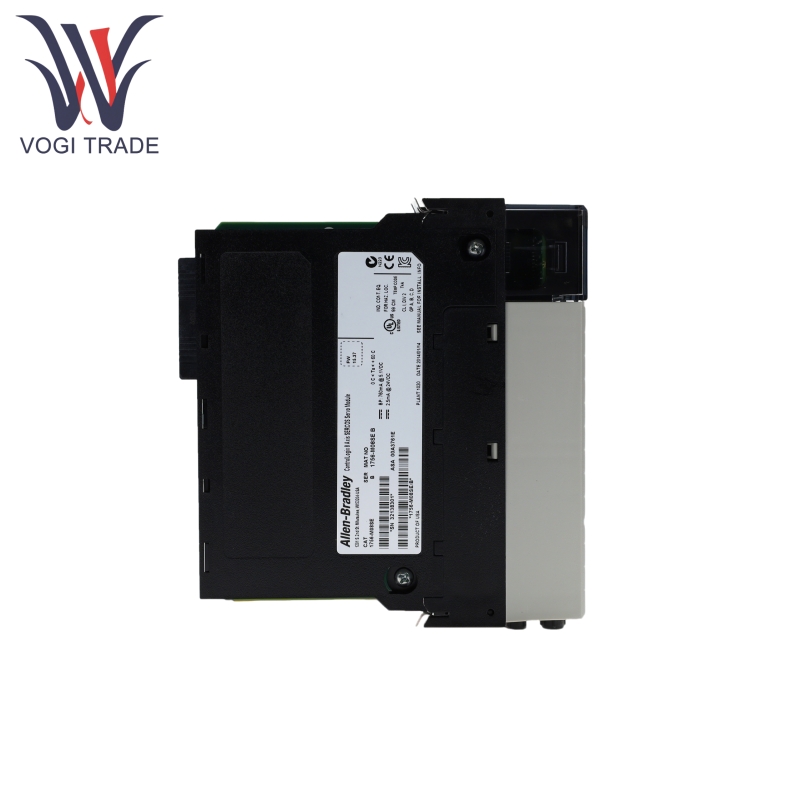

Allen Bradley 1756-M08se

Caratteristiche del prodotto

Allen Bradley 1756-M08SE si iscrive alle velocità dei dati Sercos di 4 o 8 megabit al secondo, fornendo comunicazioni precise e a bassa latenza per l'invio e la ricezione di dati tra il controller e l'unità necessari per gestire le applicazioni di controllo del movimento più impegnative e in tempo reale.

Allen Bradley 1756-M08SE consente di collegare in fibra ottica utilizzando le porte TX (trasmetti) RX (ricezione) e supporta fibra di plastica (32 m) e fibra di vetro (200 m), altamente resistenti alle interferenze elettromagnetiche, quindi viene utilizzato in ambienti industriali rigidi.

Allen Bradley 1756-M08se funziona con tutti i driver Sercos come il 2094 Kinetix 6000, 2098 Ultra 3000, 1394 Driver Sercos, Asse 8720 MC e altro.

Allen Bradley 1756-M08SE è compatibile con il feedback dell'encoder assoluto sia a svolta singola che multi-tornita, che non causa più la perdita di posizione in caso di arresto della potenza, e quindi garantisce un'operazione di sistema affidabile.

Allen Bradley 1756-M08SE è dotato di protezione da fulmini a 4000 V, protezione da sovracorrente 1.5A, protezione da sovratensione a 600 W e una valutazione di protezione IP30 per polvere e gocce in caduta verticalmente di liquido.

Principio di lavoro del prodotto

Allen Bradley 1756-M08SE funge da ponte tra il controller Contrologix e le unità Sercos, trasmettendo comandi di movimento (come posizione e velocità) dal controller alle unità in tempo reale tramite fibra ottica e fornendo feedback sullo stato dell'unità (come corrente e guasti).

Può essere configurato utilizzando il software RSLogix 5000 o Studio 5000, incluso la creazione di gruppi di movimento, la configurazione di parametri dell'asse (come unità, tipo di posizionamento) e comandi di movimento logica della scala.

Il protocollo Sercos utilizza la trasmissione periodica del frame di dati per garantire la sincronizzazione e la precisione nel controllo del movimento, rendendolo adatto per scenari di funzionamento collaborativo multi-asse.

Applicazione del prodotto

Allen Bradley 1756-M08SE può essere utilizzato nell'automazione industriale, nella gestione dei materiali e nel controllo dei processi.

Automazione industriale:

Elaborazione della macchina utensile (ad es. Macchine a CNC, torni): abilita il coordinamento multi-asse e il posizionamento ad alta precisione.

Controllo robot: supporta una pianificazione complessa della traiettoria e una sincronizzazione in tempo reale per le armi robotiche.

Macchine per l'imballaggio: coordina i movimenti multi-asse come il trasporto, l'ordinamento e l'imballaggio per migliorare l'efficienza della produzione.

Gestione del materiale:

Produzione di semiconduttori: gestione dei wafer e posizionamento preciso.

Logistica e magazzino: sistemi di controllo e smistamento di AGV (Automated Guided Vehicle).

Controllo del processo:

Macchinari di stampa e tessili: controllo della tensione e trasmissione sincronizzata.

Linee di produzione di alimenti e bevande: controllo continuo per il riempimento, l'etichettatura e altri processi.
