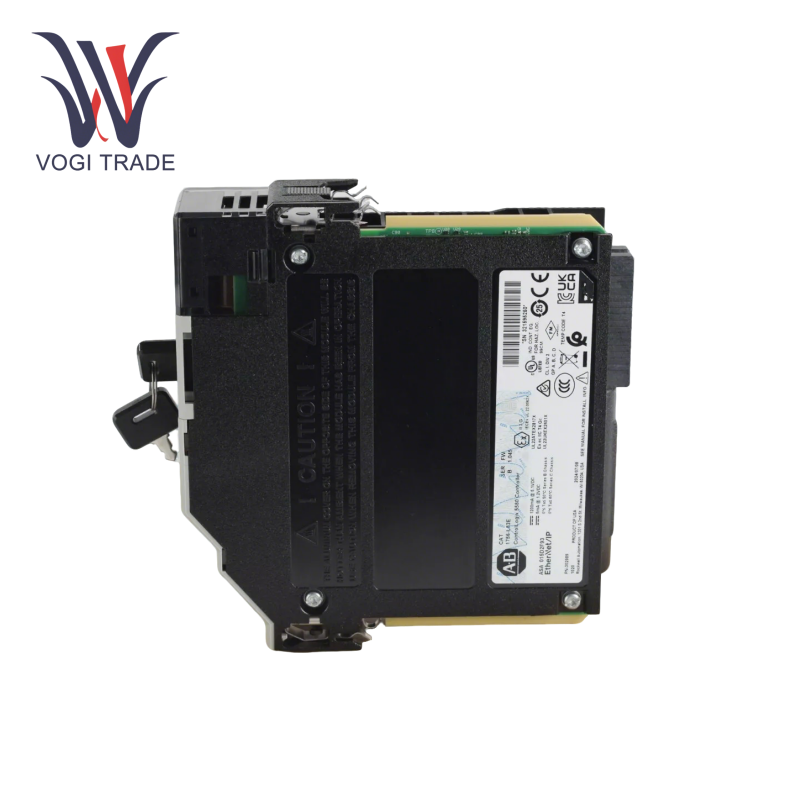

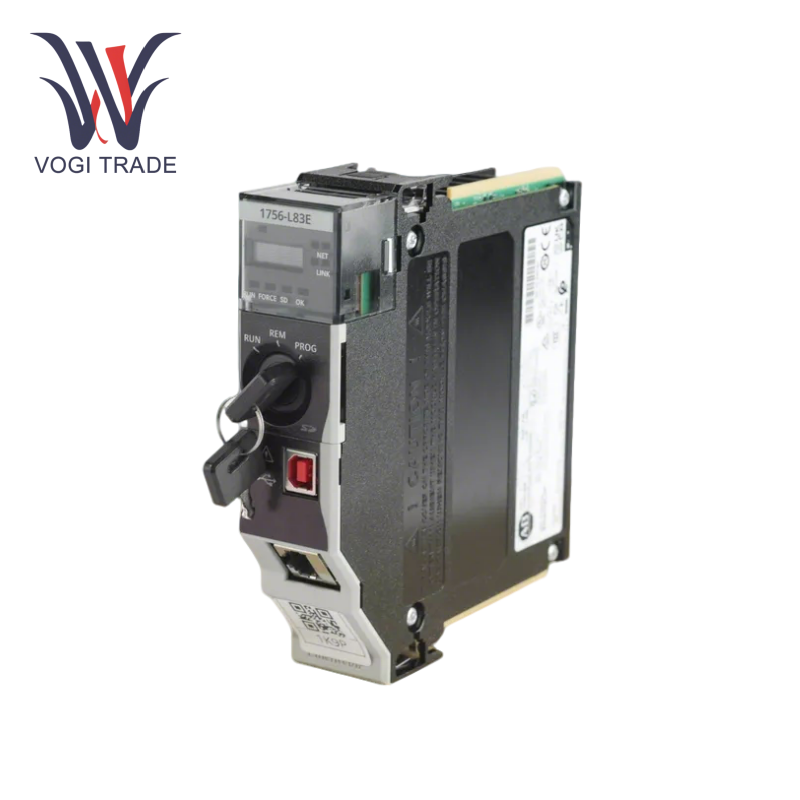

Allen Bradley 1756-L83E

Specifiche tecniche

Tipo di controller: Controller di automazione programmabile Contrologix 5580 (PAC)

Memoria: memoria utente standard da 10 mb

Archiviazione non volatile opzionale (scheda SD da 2 GB preinstallata)

Comunicazione: porta 2,0 USB 1 × (tipo B) ， 1 × 10/100/1000 Mbps Porta Ethernet (Ethernet/IP)

Supporta fino a 250 dispositivi Ethernet/IP.

Capacità I/O: 128.000 punti I/O digitali, 4000 punti I/O analogici

Elaborazione: 32 attività (comprese le attività di eventi con trigger illimitati), 1000 programmi per attività.

Requisiti di potere:

5.1V DC: 1.20 a

1,2 V DC: 5,0 MA

Dissipazione di potenza: 6.2 W

Intervallo di temperatura: da 0 ° C a 60 ° C (da 32 ° F a 140 ° F)

Certificazioni: CE, UL, Atex, Cina CCC

Display: 4 caratteri alfa/LED numerico

Utilizzo e principio

Ambiente di sviluppo: Allen Bradley 1756-L83E Programmazione attraverso Rockwell Studio 5000, supportando più lingue come il diagramma della scala e il testo strutturato.

Configurazione dell'interfaccia Web: la funzione Web Server deve essere abilitata nelle proprietà del controller (è disattivata impostata predefinita), adatta per il monitoraggio e la diagnosi remoti.

Configurazione della rete: la comunicazione con HMI, il sistema SCADA e i dispositivi di terze parti sono realizzati attraverso il protocollo Ethernet/IP e la sincronizzazione del tempo di sincronizzazione CIP è supportata.

Prodotti di supporto compatibili

Modulo di comunicazione

1756-EN2T: modulo Ethernet ridondante, supportando l'architettura della rete ad alta disponibilità.

1756-RIO: scanner I/O remoto per la collegamento di rack I/O tradizionali 1771.

Modulo di sicurezza

1756 Serie Guardlogix: realizzare il controllo della logica della sicurezza e soddisfare i requisiti di certificazione SIL 3.

Modulo I/O di estensione

Moduli digitali/analogici (come 1756-IB16D, 1756-OB16D) Supporto Controllo distribuito.
