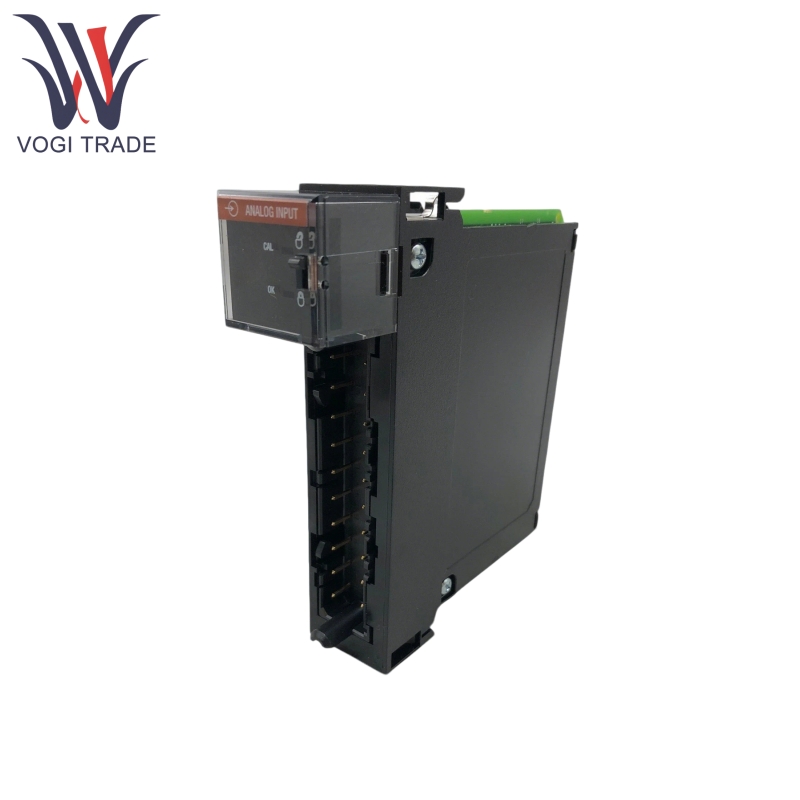

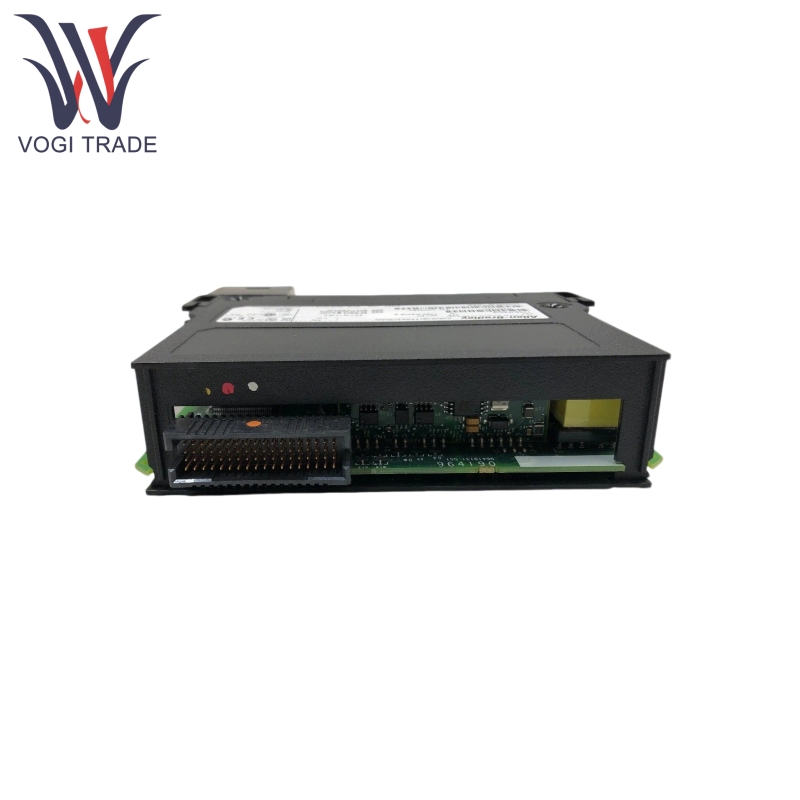

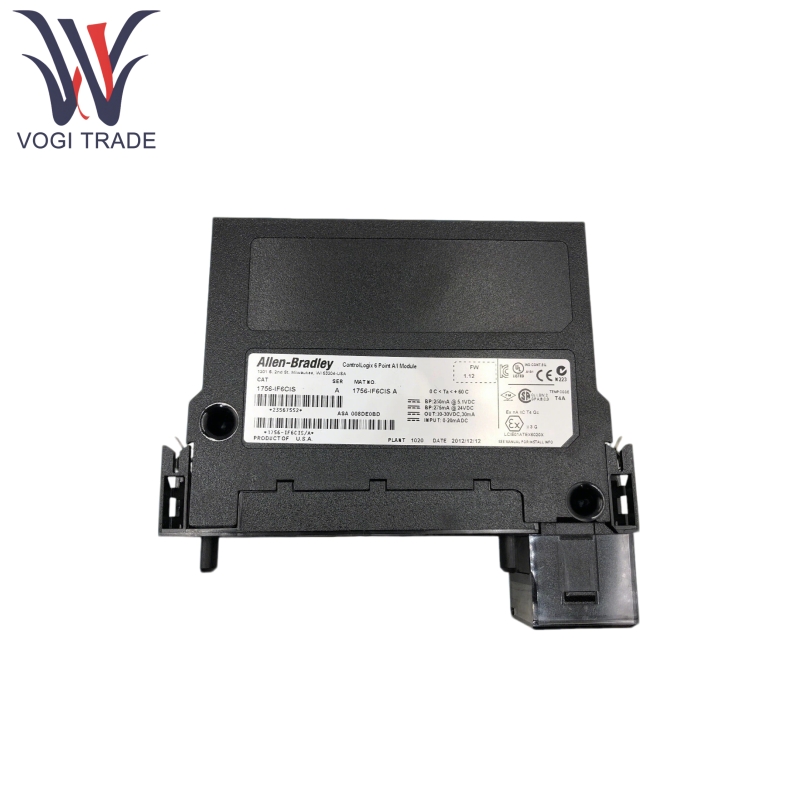

Allen Bradley 1756-If6cis

Caratteristiche del prodotto

Allen Bradley 1756-IF6CIS presenta un isolamento elettrico tra canali per ridurre le interferenze e migliorare la stabilità del sistema. Un alimentatore isolato integrato fornisce a ciascun canale un output limitato alla corrente 28 mA, consentendo l'alimentazione diretta a trasmettitori a due fili senza la necessità di una fonte di alimentazione esterna.

Allen Bradley 1756-IF6CIS supporta solo input di corrente, con un intervallo di 0-20 mA (limite superiore di rilevamento a livello superiore: 21.09376MA). Con una risoluzione a 16 bit, la precisione minima di rilevamento è 0,34 µA per conteggio, consentendo la cattura delle variazioni del segnale minuto.

Allen Bradley 1756-IF6CIS può eseguire il rilevamento di circuiti aperti, quando la linea del segnale viene disconnessa o il blocco terminale viene rimosso, i dati del canale corrispondono vengono visualizzati come valori sotto/range (modalità a punto galleggiante) o conteggi specifici (modalità intero) e innesca un bit di guasto. Il rilevamento eccessivo/sotto raggio è indicato tramite un bit di stato quando il segnale di ingresso supera l'intervallo 0-20MA.

Allen Bradley 1756-IF6CIS supporta Hot-SWAP (RIUP), può essere inserito o rimosso mentre il sistema è acceso senza influire sul funzionamento di altri dispositivi.

Allen Bradley 1756-IF6CIS supporta i numeri a virgola mobile a 32 bit IEEE (funzionalità completa, come filtraggio e allarmi) e interi a 16 bit (funzionalità di base, con un utilizzo minimo della memoria).

Allen Bradley 1756-IF6CIS supporta la modalità multi-proprietaria, consentendo la lettura di dati di input contemporaneamente da più controller, migliorando la ridondanza del sistema. E supporta anche la calibrazione a livello di canale o a livello di modulo, eseguita tramite software (come Studio 5000 Logix Designer) insieme a una sorgente di corrente ad alta precisione, per compensare errori hardware e migliorare l'accuratezza della misurazione.

Principio di lavoro del prodotto

Allen Bradley 1756-IF6CIS può collegare il segnale di corrente in loco al modulo tramite terminali, che viene quindi isolato da un circuito di isolamento prima di entrare nel convertitore A/D per essere convertito in un segnale digitale.

È dotato di filtraggio integrato (filtro di tacca, 60Hz predefinito per sopprimere l'interferenza della frequenza di potenza) e la compensazione di calibrazione. I dati elaborati vengono trasmessi al controller in forma digitale tramite il backplane.

Adotta il modello produttore/consumatore, con il modulo attivamente multicasting (nessun polling controller richiesto) e i dati includono timestamp (rotolamento dei timestamp o timestamp CST).

Parametro del prodotto

Il seguente dettaglio è per Allen Bradley 1756-IF6CIS Isolato Modulo I/O analogico.
