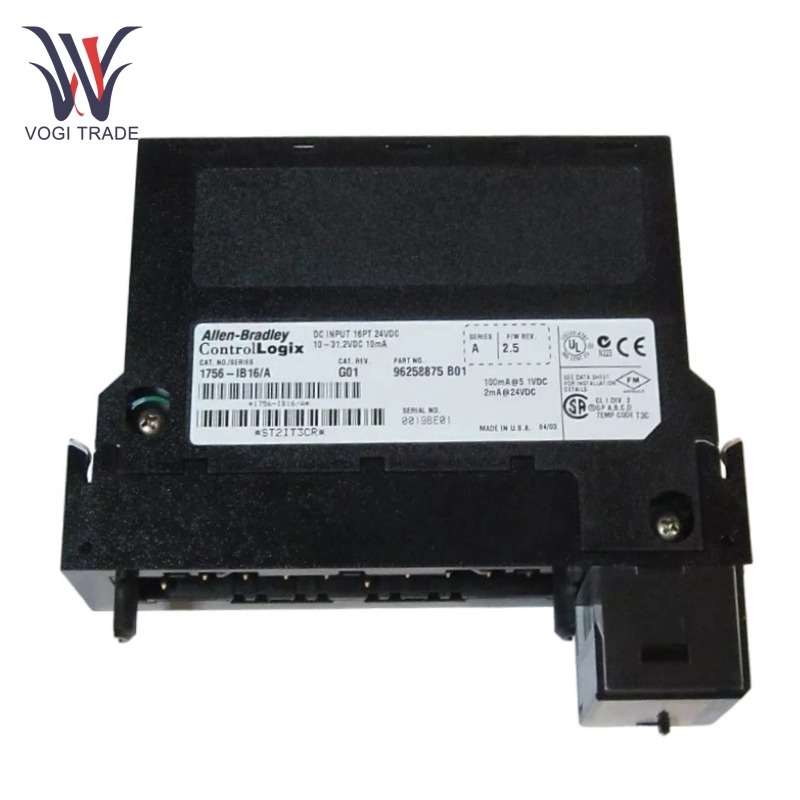

Marchio: Allen BradleyDescrizione: Modulo di input digitaleCONDIZIONE: nuovoGaranzia: 1 annoInventario QTY: 5Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1756-IB16 è un modulo di input digitale DC a 16 canali. La sua funzione principale è quella di ricevere segnali discreti (come quantità di interruttore a 24 V CC) da pulsanti, switch, sensori e altri dispositivi e convertire i segnali in stati logici che possono essere riconosciuti dal controller. È adatto a sistemi di controllo con requisiti di affidabilità elevati.
| Produzione |
Allen Bradley |
| Numero modello |
1756-IB16 |
| Paese di origine |
Stati Uniti |
| Codice HS |
8538900000 |
| Dimensione |
25*20*6 cm |
| Dimensione di imballaggio |
30*25*10 cm |
| Peso |
1 kg |
Intervallo di tensione di ingresso: 10–31,2 V CC (nominale 24 V CC).
Corrente sullo stato: 2 mA a 10 V DC, 10 mA a 30 V DC.
Corrente di perdita fuori stato: ≤1,5 mA.
Consumo di energia del backplane: 100 mA a 5 V DC, 3 mA a 24 V DC, consumo di energia totale 0,56 W.
Tensione di isolamento: tensione di resistenza continua a 250 V CA.
Tempo di ritardo:
ON → OFF: ritardo hardware massimo 1 ms + tempo di filtro configurabile (0/1/2 ms).
OFF → ON: ritardo hardware massimo 4 ms + tempo di filtro configurabile (0/0/2/9/18 ms).
Currente di sovratensione: picco 250 mA (decade al 37% entro 22 ms).
Temperatura di funzionamento: 0–60 ° C.
Blocco terminale: supporta il blocco terminale rimovibile 1756-TBCH o 1756-TBS6H.
Caratteristiche e principi funzionali
Isolamento optoelettronico: ciascun canale è isolato in modo indipendente per impedire l'interferenza esterna o l'alta tensione di danneggiare il controller.
Configurazione programmabile: Allen Bradley 1756-IB16 imposta il tempo di filtro di ingresso tramite RSLogix 5000 (V20.01 o superiore) per ottimizzare l'immunità del rumore.
Collegamento e scollegamento a caldo: Allen Bradley 1756-IB16 può sostituire i moduli senza spegnere, riducendo i tempi di inattività.
Design modulare: Plug and Play, compatibile con Contrologix Rack, supporta l'architettura I/O locale o distribuita.
Allen Bradley 1756-IB16 supporta l'isolamento ottico e le funzioni di taglio a caldo e scollegamento, che possono migliorare la sicurezza del sistema e semplificare i processi di manutenzione, diventando un componente di base per l'acquisizione discreta del segnale.
