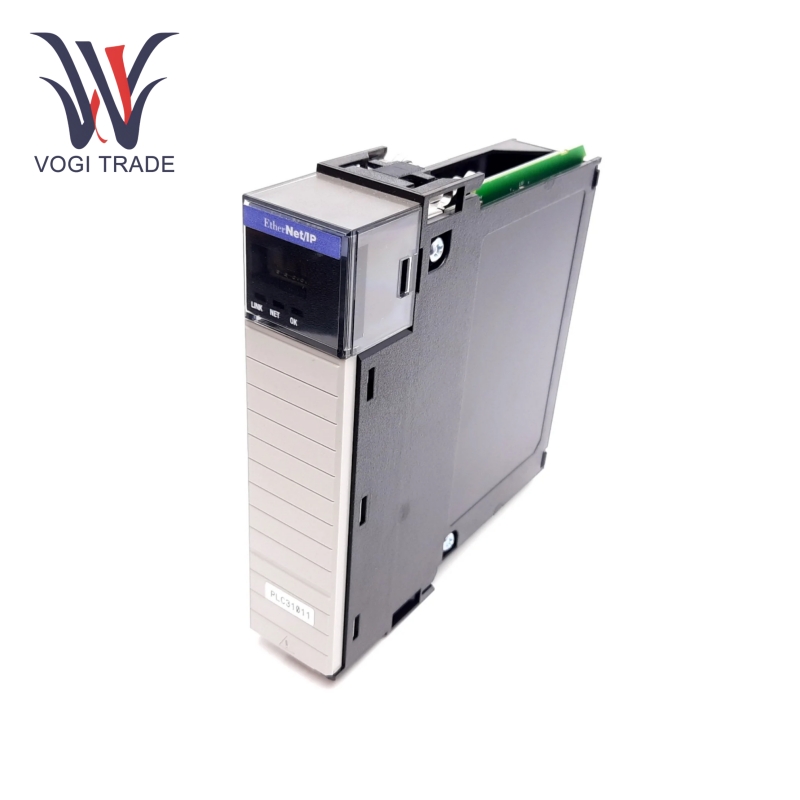

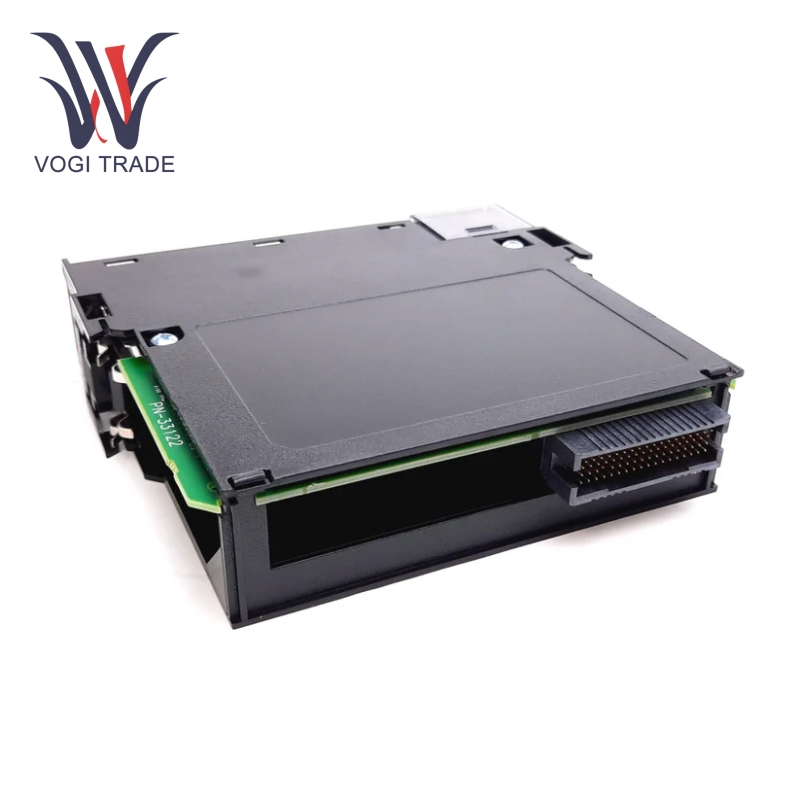

Allen Bradley 1756-ENBT

Parametro tecnico

Prelievo attuale: 700 mA a 5,1 V CC.

Dissipazione di potenza: 3,7 W.

Thermal Dissipation: 12,6 Btu/h.

IsolamentoVoltage: 30 V (continua), tipo con isolamento di base, Ethernet, da COM a backplane, tipo testato a 707 V CC per 60 s.

Porte Ethernet: 1 Categoria Ethernet RJ45

Tasso di comunicazione:10/100Mbps.

Temperatura operativa: 0°C < Ta < 60°C (32°F < Ta < 140°F).

Temperatura di stoccaggio: -40°C < Ta < 85°C (-40°F < Ta < 185°F).

Umidità relativa: 5%-95%, senza condensa.

Vibrazione: 2 g a 10-500 Hz.

Immunità alle scariche elettrostatiche: 6 kV scariche a contatto, 8 kV scariche in aria.

Immunità EFT/B: ±2 kV at 5 kHz on Ethernet ports.

Conducted RF Immunity: 10 V rms con onda sinusoidale da 1 kHz 80% am da 150 kHz-80 MHz.

Immunità transitoria alle sovratensioni: ±2 kV line-earth on Ethernet ports.

Tipo di custodia: Stile aperto.

Messaggi CIP non connessi: 64 + 64 .

Wiring Category: 2 - sulle porte Ethernet.

Cavo Ethernet: doppino intrecciato schermato o non schermato conforme a 802.3.

Caratteristiche della funzione

Trasferimento dati e connettività di rete: Allen Bradley 1756-ENBT funge da modulo di comunicazione assegnato per trasferire quantità maggiori di dati utilizzando connessioni Ethernet. Pertanto, può esserci un bridge in grado di connettere diversi dispositivi e reti, consentendo agli utenti di controllare, configurare e raccogliere dati all'interno di un'unica rete Ethernet/IP, semplificando l'architettura di rete.

Funzionalità abilitata al Web: Allen Bradley 1756-ENBT è abilitato al Web e richiede all'utente di accedere alle impostazioni e alla diagnostica interna come traffico IP, TCP, UDP, istogramma di collisione, gestione della connessione, ecc., tramite un browser Web standard.

Funzionalità dell'adattatore I/O remoto: Quando è basato su server in uno chassis I/O remoto, Allen Bradley 1756-ENBT si comporta come un adattatore I/O remoto integrato, che consente all'utente di raccogliere e configurare dati e di controllare moduli Controllogix remoti, inclusi input, output, analogici o moduli specialistici.

Indicatori diagnostici: Visualizza indicatori diagnostici a cinque caratteri, che sono più informativi e utili per la risoluzione dei problemi rispetto alle semplici luci a LED, consente di risparmiare tempo e ridurre le congetture.

Gestione della rete semplificata: Allen Bradley 1756-ENBT è una gestione di rete semplificata che aiuta a integrare le molteplici funzioni che offrono comunicazione tra vari dispositivi e reti e aiuta a scomporre il livello di complessità nell'architettura di rete, il che aiuta ulteriormente a ridurre al minimo i costi di manutenzione e supporto migliorando al contempo la efficienza del sistema.

Applicazioni

Industria farmaceutica: Nei processi di produzione farmaceutica, viene implementato per la gestione del processo e per il monitoraggio delle attività critiche di formulazione, riempimento e confezionamento dei farmaci. Fornisce un mezzo molto più definito per il controllo di processo di tutti i parametri della macchina coinvolti nella produzione farmaceutica, garantendo l'affidabilità e l'accuratezza della produzione dei farmaci.

Lavorazione chimica: Negli impianti chimici, Allen Bradley 1756-ENBT 1756ENBT può essere applicato nel controllo di pompe, valvole, reattori e varie altre apparecchiature di processo. Fornisce un controllo efficace sui processi chimici, monitora i parametri di processo come temperatura, pressione e portata e serve a ottimizzare le procedure di produzione per una maggiore produttività e una migliore qualità.

Generazione di energia: Allen Bradley 1756-ENBT può essere utilizzato per monitorare e controllare apparecchiature come generatori, turbine e trasformatori nelle centrali elettriche. Ciò consente la raccolta e l’analisi dei dati operativi, il controllo remoto e la diagnostica e contribuisce a raggiungere il funzionamento affidabile ed efficiente dei sistemi di generazione di energia.

Movimentazione e logistica dei materiali: Nei magazzini e nei centri di distribuzione, Allen Bradley 1756-ENBT può controllare nastri trasportatori, sistemi di stoccaggio e recupero automatizzati, nonché altre apparecchiature per la movimentazione dei materiali. Ciò migliora significativamente l’efficienza della movimentazione delle merci, rendendola possibile attraverso il monitoraggio dell’inventario in tempo reale e con il miglioramento delle operazioni logistiche nel loro complesso.
