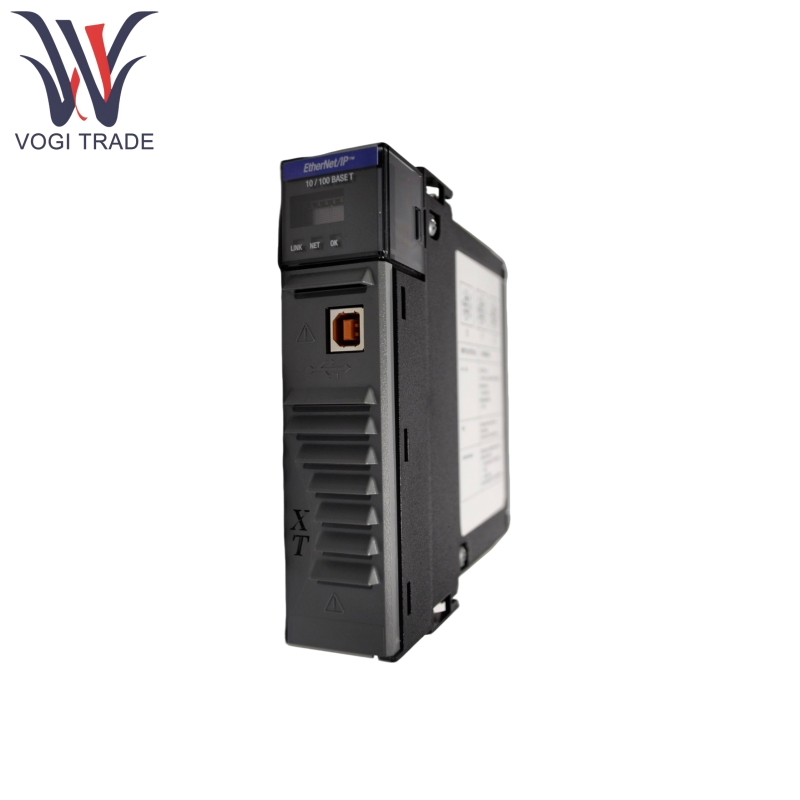

Marchio: Allen BradleyDescrizione: Modulo ambientale estesoCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1756-EN2TXT consente di aggiungere l'accesso di rete Ethernet/IP al sistema Contrologix che consente al controller di collegare dispositivi I/O locali o remoti, altri controller o computer a livello più elevato. Realizza anche il trasferimento di messaggi I/O in tempo reale e la comunicazione generale dei messaggi in conformità con il protocollo Open Ethernet/IP (anche compatibile con il protocollo CIP).
| Produzione |
Allen Bradley |
| Numero modello |
1756 |
| Numero di ordinazione |
1756-en2txt |
| Catalogare |
Controgixix |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
14*14*6cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Allen Bradley 1756-EN2TXT è da -25 ° C a +70 ° C (da -13 ° F a +158 ° F) ed è molto più alto dei moduli comuni ed è applicabile a ambienti industriali a bassa temperatura o ad alta temperatura.
Allen Bradley 1756-EN2TXT Come interfaccia Ethernet/IP Network, consente la comunicazione tra il sistema Contrologix e altri dispositivi Ethernet/IP, supportando la trasmissione di dati I/O in tempo reale e lo scambio di messaggi.
Allen Bradley 1756-EN2TXT supporta il controllo dell'accesso di sicurezza di livello industriale, consentendo un accesso sicuro al sistema di controllo all'interno della rete di fabbrica.
Allen Bradley 1756-EN2TXT ha ottenuto molteplici certificazioni ambientali (come ANSI/ISA-S71.04-1985 Classe G1/G2/G3) ed è resistente alla nebbia salata, alla corrosione, all'umidità e alla crescita fungina. È anche resistente alle interferenze elettromagnetiche (EMI) e alle vibrazioni/shock, rendendolo adatto per ambienti industriali complessi.
Principio di lavoro del prodotto
Allen Bradley 1756-EN2TXT viene utilizzato principalmente con i controller installati nel rack Contrologix (come 1756-L8X/L7X) e che serve ottenendo i comandi dei controller attraverso il bus backplane e trasferendoli sui dispositivi esterni che hanno accesso all'interfaccia Ethernet/IP.
Allen Bradley 1756-EN2TXT si basa sul protocollo CIP e supporta due modalità di comunicazione:
Messaggi impliciti: trasmissione di dati I/O in tempo reale (come segnali di sensori e attuatori).
Messaggi espliciti: comandi di configurazione, diagnostica o controllo non reali-tempo (ad es. Modifiche dei parametri, query di stato).
Allen Bradley 1756-en2txt presenta una maggiore durata contro ampie gamme di temperatura e ambienti corrosivi attraverso elementi di progettazione speciali (ad esempio, rivestimento conforme opzionale), garantendo un funzionamento stabile in condizioni difficili.
Parametro del prodotto
Il seguente dettaglio è per il modulo ambientale esteso di Allen Bradley 1756-EN2TXT.
| Articolo |
Specifiche |
| Temperatura operativa |
-25 ° C ≤ ta ≤ +70 ° C (-13 ° F a +158 ° F) |
| Temperatura di conservazione |
-40 ° C a +85 ° C (-40 ° F a +185 ° F) |
| Umidità relativa |
5% ~ 95% (non condensante, IEC 60068-2-30) |
| Resistenza alle vibrazioni |
2 g @ 10 ~ 500 Hz (IEC 60068-2-6) |
| Resistenza agli shock |
30 g (stato operativo), 50 g (stato non operativo) |
| Compatibilità elettromagnetica (EMC) |
10 V/m onda sinusoidale 1kHz (80% AM, 80 ~ 2000 MHz), ± 3 kV EFT/B (porte Ethernet) |
| Consumo attuale |
1 A (fare riferimento agli stessi moduli series Series) |
| Consumo energetico |
5.1 W (17,4 BTU/HR, fare riferimento alla stessa serie) |
| Classe di isolamento |
30V (continuo), tipo di isolamento di base |
| Test di isolamento |
Test AC da 980 V per 60 secondi (Ethernet a Backplane, USB a Ethernet) |
| Protocollo di rete |
Ethernet/IP (basato sul protocollo CIP) |
| Interfaccia fisica |
2 Ethernet RJ45 (Categoria 5) |
| Tasso di comunicazione |
Supporta 10/100 Mbps (auto-adattativo) |
| Capacità di connessione |
Supporta le connessioni di comunicazione logix (fare riferimento agli stessi moduli XT della serie, circa 256) |
