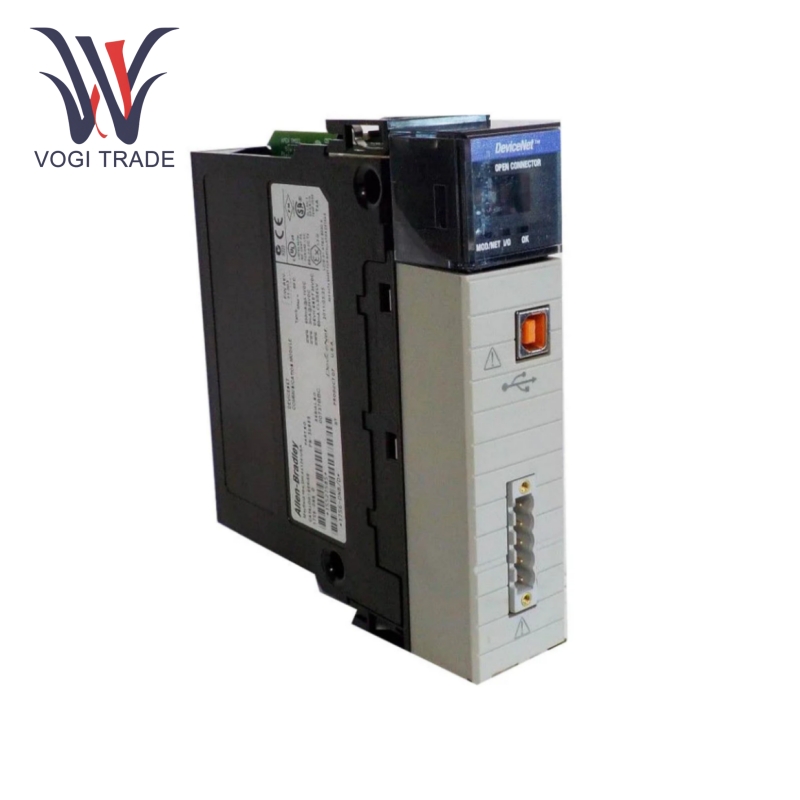

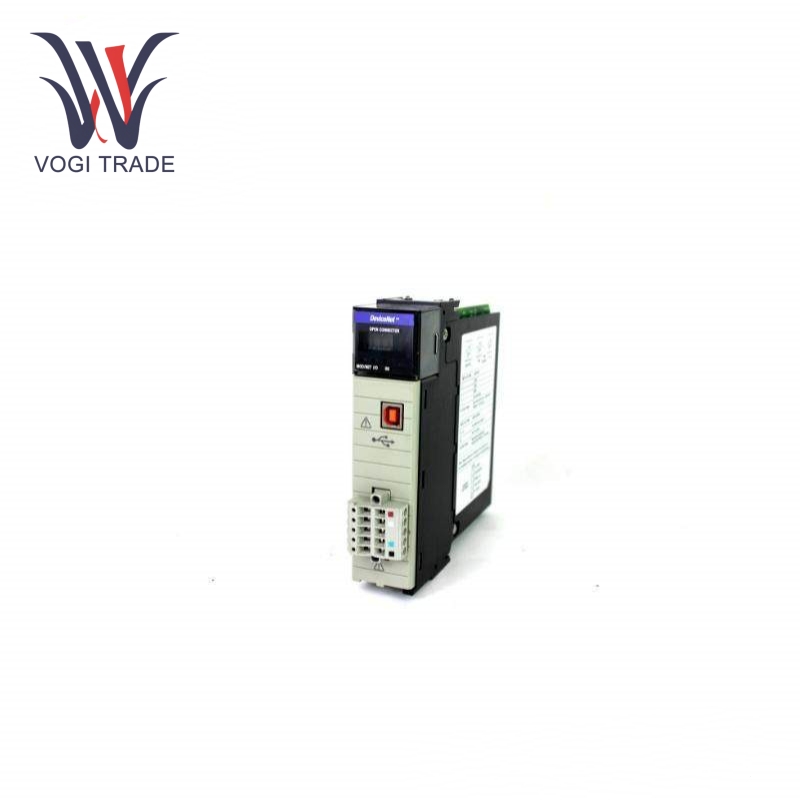

Allen Bradley 1756-DNB

Parametro tecnico

I/O digitale: 128.000.

I/O analogico: 4.000.

Corrente del backplane: 580 milliampere a 5,0 volt CC, 3 milliampere a 24 volt CC.

Corrente DeviceNet: Massimo 90 milliampere a 11 - 25 volt CC, tipico 30 milliampere a 11 - 25 volt CC.

Dissipazione di potenza: Massimo 5,3 watt.

Dissipazione termica: 19.8 BTU per hour.

Tensione di isolamento: 30 volt continui.

Tariffe di comunicazione: 125 kbps (500 m max), 250 kbps (250 m max), 500 kbps (100 m max).

Numero massimo di nodi: 64.Funzionamento

Temperatura: da 0 a 60 gradi Celsius (da 32 a 140 gradi Fahrenheit).

Temperatura di conservazione: da -40 a 85 gradi Celsius (da -40 a 185 gradi Fahrenheit).

Umidità relativa: dal 5 al 95% senza condensa.

Shock: 30 g operational, 50 g non-operational.

Vibrazione: 5 g from 10 - 150 Hz.

Tempo di scansione del programma: 0,08 millisecondi.

Caratteristiche della funzione

Raccolta e trasferimento dei dati: Allen Bradley 1756-DNB funge da ponte di comunicazione tra DeviceNet e il sistema ControlLogix. Raccolta dei dati dal modulo DeviceNet e consegna degli stessi al controller.

Modalità di comunicazione flessibili: It uses strobe, polling, change of state, and cyclic messages to efficiently retrieve data from and supply data to every device. Allen Bradley 1756-DNB sends collected data to the controller as input data and from the controller to individual devices as output. Diagnostic and monitoring capabilities：Allen Bradley 1756-DNB has easy-access diagnostic outputs, diagnostic table inputs, and outputs that allow users to find out the operational status of devices connected to the DeviceNet network. Quickly diagnose problems or failure states in the system and follow through with corrective actions.

Configurazione e programmazione：Allen Bradley 1756-DNB può scaricare i dati di configurazione nei dispositivi DeviceNet, consentendo agli utenti di personalizzare il modo in cui funzioneranno i dispositivi collegati e quali impostazioni li governeranno. Il modulo si integra con il controllore Logix 5550 e altri componenti Allen Bradley ControlLogix. Funziona con RSNetWorks per una configurazione più semplice e per l'utilizzo in loco all'interno di un'infrastruttura di automazione industriale esistente. Allen Bradley 1756-DNB supporta la comunicazione con un'ampia gamma di dispositivi DeviceNet per l'interfacciamento tra diversi sensori, attuatori e apparecchiature industriali e quindi viene ampiamente utilizzato in una vasta gamma di ampie applicazioni industriali.

Diagnostica avanzata e risoluzione dei problemi: Le informazioni diagnostiche dettagliate fornite aiutano nella rapida localizzazione dei problemi nella rete DeviceNet o in un dispositivo collegato. Ciò riduce considerevolmente i tempi di inattività e i costi di manutenzione e garantisce un'efficace risoluzione dei problemi e riparazioni.

Applicazioni

Automobili:Può monitorare e controllare bracci robotici, nastri trasportatori, apparecchiature di saldatura e altri macchinari su una catena di montaggio di produzione automobilistica. Garantisce che tali dispositivi funzionino in modo accurato e sincrono, migliorando così l'efficienza produttiva e la qualità del prodotto.

Food and Beverage: Negli impianti di lavorazione alimentare, Allen Bradley 1756-DNB può essere applicato per controllare miscelatori, riempitrici, macchine confezionatrici e trasportatori. Il modulo aiuta a mantenere un funzionamento accurato e igienico, soddisfacendo gli standard di qualità e sicurezza dei prodotti freschi dell'industria alimentare e delle bevande.

Farmaceutico: Nella produzione farmaceutica, potrebbe monitorare e controllare i processi critici coinvolti nella formulazione dei farmaci, nel confezionamento e nei test di qualità. La garanzia della prestazione costante di Allen Bradley 1756-DNB garantisce l'integrità e la qualità dei prodotti farmaceutici.

Energia: Nelle centrali elettriche, il modulo può fungere da sistema di monitoraggio e controllo per turbine, generatori e pompe. Le informazioni generano dati in tempo reale sulle prestazioni e sullo stato degli asset, migliorando l'efficienza operativa e la manutenzione preventiva.

Movimentazione e logistica dei materiali: Nei magazzini e nei centri di distribuzione, Allen Bradley 1756-DNB può essere applicato per controllare sistemi di trasporto, sistemi di stoccaggio e recupero automatizzati (AS/RS) e altre apparecchiature per la movimentazione dei materiali. Ciò ha un effetto positivo sulla circolazione delle merci e si traduce in una maggiore efficienza logistica complessiva. Chimico: può essere utilizzato per monitorare e controllare reattori chimici, pompe, valvole e altre apparecchiature di processo negli impianti chimici. Le accurate capacità di raccolta e controllo dei dati del modulo garantiscono operazioni di trattamento chimico sicure ed efficienti.
