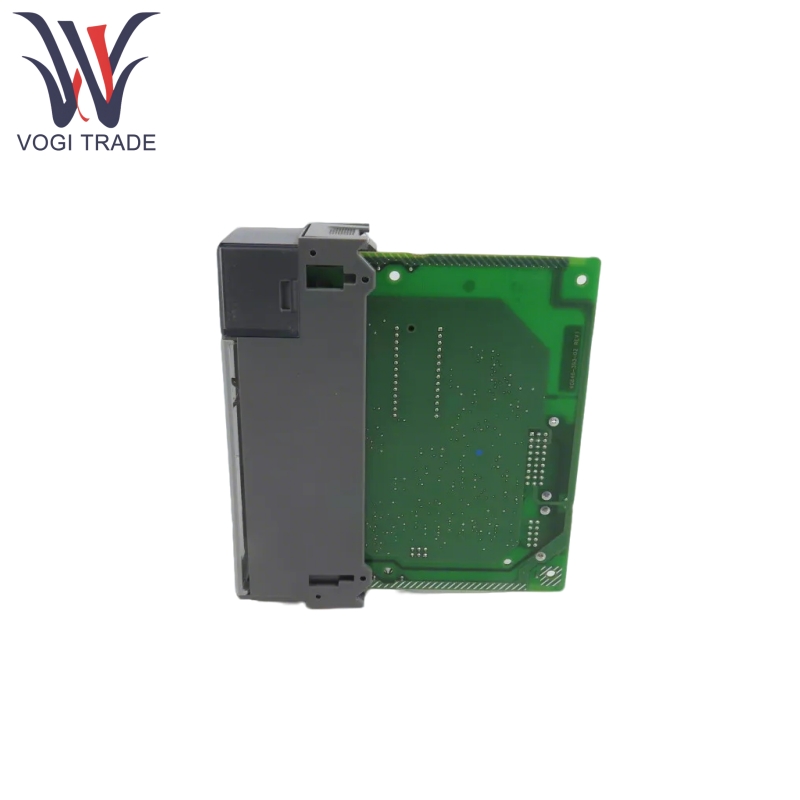

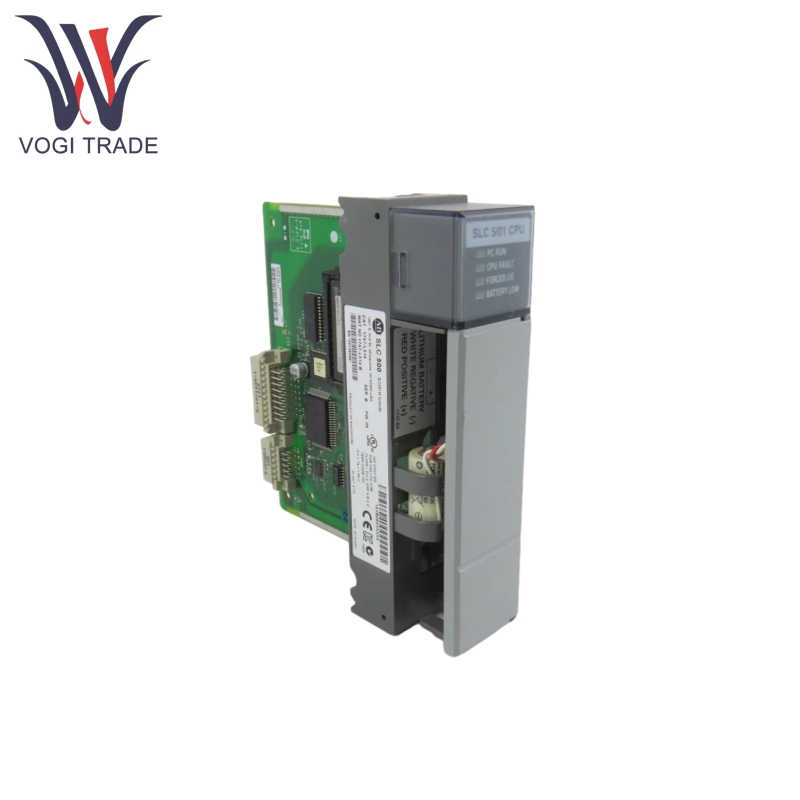

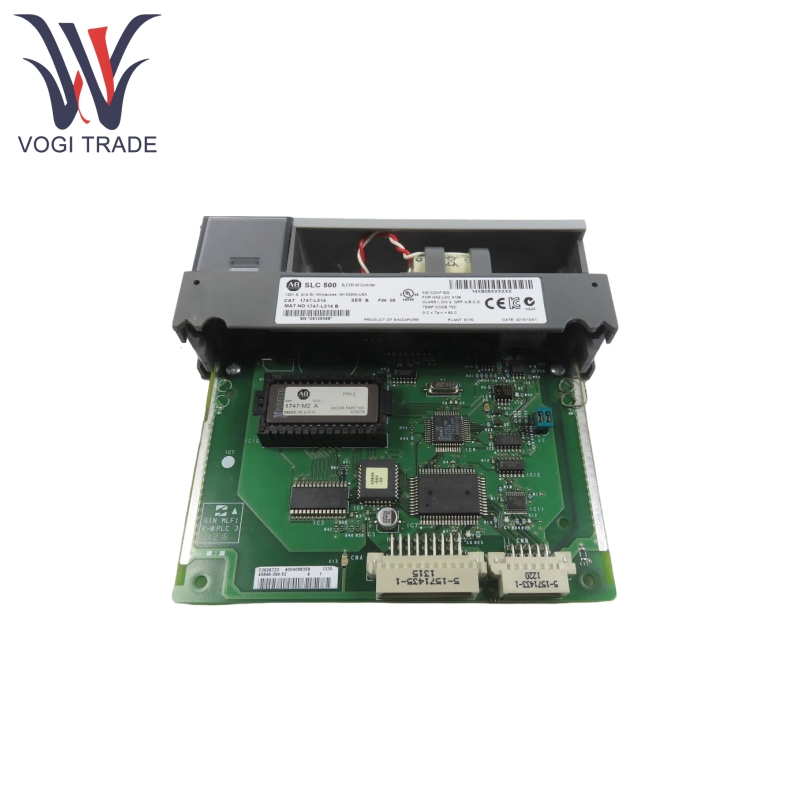

Allen Bradley 1747-L514

Caratteristiche del prodotto

Allen Bradley 1747-L514 presentano la memoria del programma utente 4K integrato e supporta l'espansione di memoria non volatile tramite i moduli opzionali 1747-M1 (1K EEPROM) o 1747-M2 (4K EEPROM), garantendo che i programmi non siano persi in caso di interruzione di corrente.

La batteria di backup 1747-BA può mantenere i dati di memoria per circa due anni e avvisi tramite un indicatore a LED quando la tensione è bassa.

Allen Bradley 1747-L514 viene fornito di serie con un'interfaccia DH-485 e supporta l'espansione della connettività di rete tramite l'adattatore 1761-net-AIC o convertitori di terze parti, compatibili con protocolli come DF1 e ASCII.

Allen Bradley 1747-L514 può comunicare anche con RS-232/RS-485 utilizzando il modulo 1747-KE o con rete I/O remota con il modulo 1747-DCM.

Allen Bradley 1747-L514 supporta la logica della scala, con un set di istruzioni che include operazioni logiche di base, timer, contatori e chiamate di subroutine. Ha funzionalità di gestione degli interrupt, consentendole di rispondere ai segnali in tempo reale da dispositivi esterni.

Applicazione del prodotto

Allen Bradley 1747-L514 può essere utilizzato in produzione, automazione dei processi, energia e infrastruttura.

Produzione

Controllo della linea di produzione: come il trasporto dei materiali e la logica di avvio/arresto del motore sulle linee di montaggio delle parti automobilistiche.

Macchinari di imballaggio: controllo sequenziale di processi come stampa etichetta, sigillazione in scatola e pallettizzazione.

Automazione del processo

Monitoraggio del livello dell'acqua della torre dell'acqua: monitoraggio in tempo reale dei livelli dell'acqua tramite sensori per controllare le operazioni di avvio/arresto della pompa e mantenere livelli liquidi stabili.

Controllo delle attrezzature di miscelazione: coordinamento della miscelazione proporzionata di liquidi multipli e regolazione della temperatura nel settore alimentare e delle bevande.

Energia e infrastruttura

Gestione della stazione di pompa piccola: controllo integrato del funzionamento della valvola, della regolazione del flusso e degli allarmi di guasto.

Automazione dell'edificio: utilizzato per la pianificazione dell'ascensore e la gestione dei tempi dei sistemi di illuminazione.

Parametro del prodotto

Il seguente dettaglio è per Allen Bradley 1747-L514.

Specifiche di alimentazione: 5 V DC, corrente di backplane 0,09a, consumo di energia 1,75 W, supporta l'ingresso di tensione ad ampio (24 V CC ± 10%).

Capacità di espansione I/O: collegare fino a 30 moduli I/O distribuiti in 3 1746 telai locali o stazioni I/O remote, supportando 4096 punti I/O (digitale/analogico misto).

Velocità di scansione: Word 8ms/K (velocità di esecuzione del programma utente), adatto per scenari con requisiti non in tempo reale non estremamente elevati.

Requisiti ambientali: temperatura operativa 0-60 ℃, umidità 5% -95% di RH (non condensa).
