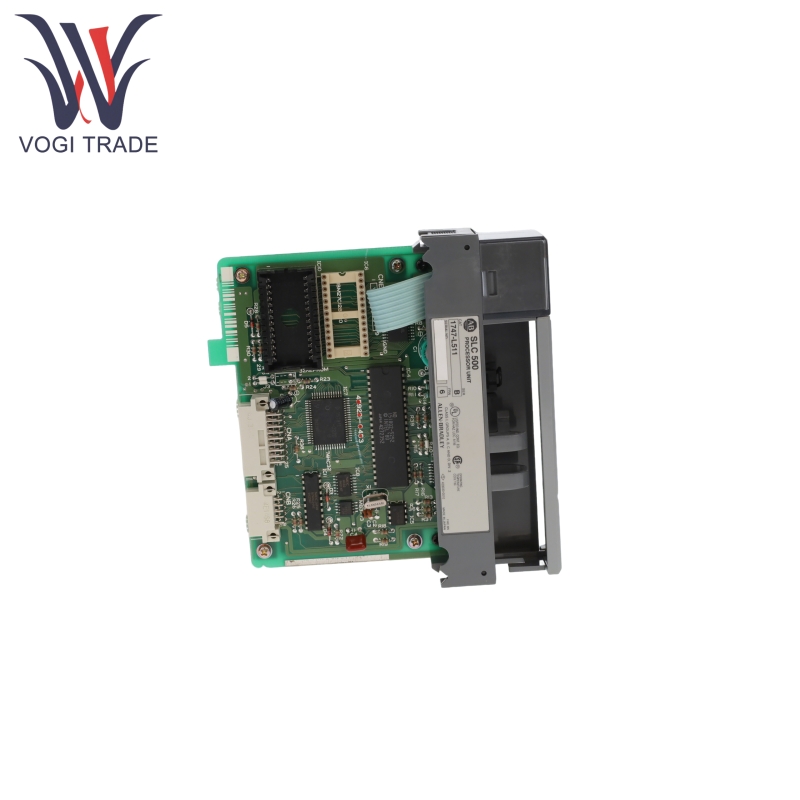

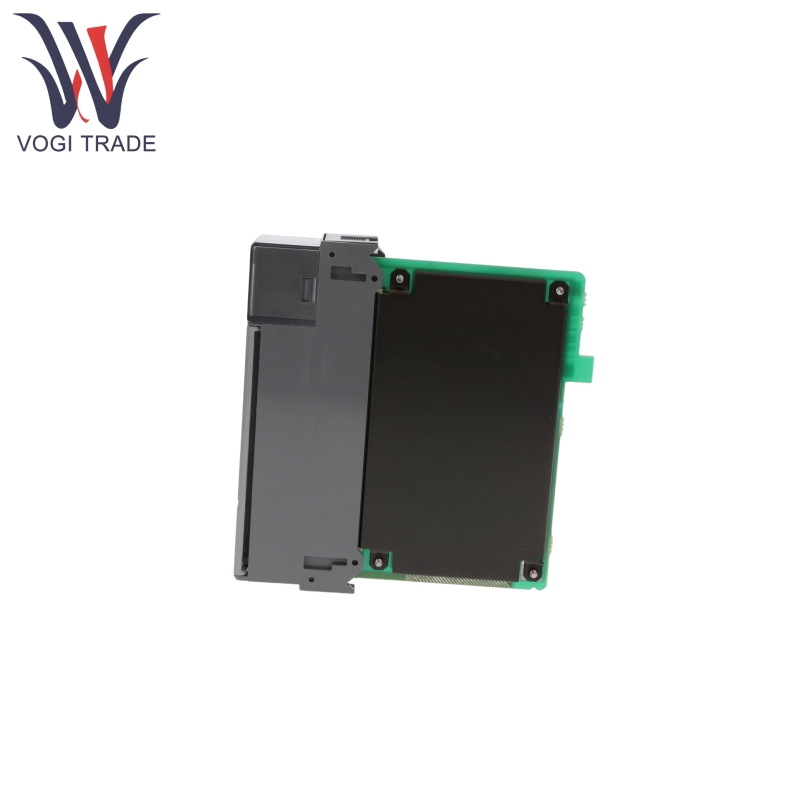

Allen Bradley 1747-L511

Marchio: Allen Bradley
Descrizione: controller
CONDIZIONE: nuovo di zecca
Certificato: lettera di garanzia del rapporto di test COO
Garanzia: 1 anno
Inventario QTY: 4
Termina di pagamento: t/t
Porta di spedizione: Shenzhen
Allen Bradley 1747-L511 è progettato per i sistemi di controllo dell'automazione industriale di piccole e medie dimensioni, supporta la programmazione del diagramma della scala ed è adatto per scenari sensibili ai costi che richiedono funzioni di controllo di base. Il suo ruolo centrale è quello di fornire operazioni logiche affidabili e gestione I/O per piccoli macchinari di produzione, controllo di processo o addirittura come sistema distribuito.

Invia richiesta

Descrizione del prodotto

Produzione	Allen Bradley
Numero modello	1747-L511
Numero di ordinazione	1747-L511
Catalogare	SLC 500
Paese di origine	Svizzera
Codice HS	8543709990
Dimensione	141410 cm
Peso	0,6 kg

Caratteristiche del prodotto

Il processore di Allen Bradley 1747 L511 ha parole 1K di memoria dell'utente che possono essere ampliate a parole 4K con moduli di memoria EEPROM 1747-M1 (1K) o 1747-M2 (4K) per il programma e i dati.

Allen Bradley 1747-L511 ha un supercondensatore incorporato o una batteria opzionale (1747-BA) costruita all'interno e che il supercondensatore o la batteria eseguono il backup della memoria per mantenere i dati nel caso in cui vi fosse una perdita di potenza.

Allen Bradley 1747-L511 ha una porta DH-485 incorporata, ma può fungere da schiavo solo per un processore SLC 5/03 o superiore, quindi non può essere un autore di messaggio attivo.

Allen Bradley 1747-L511 può connettersi a una rete Devicenet tramite un modulo di espansione o utilizzare la 1747-SN per la comunicazione I/O remota. Supporta una diagnostica I/O completa, in grado di rilevare guasti del sistema e anomalie del dispositivo di campo.

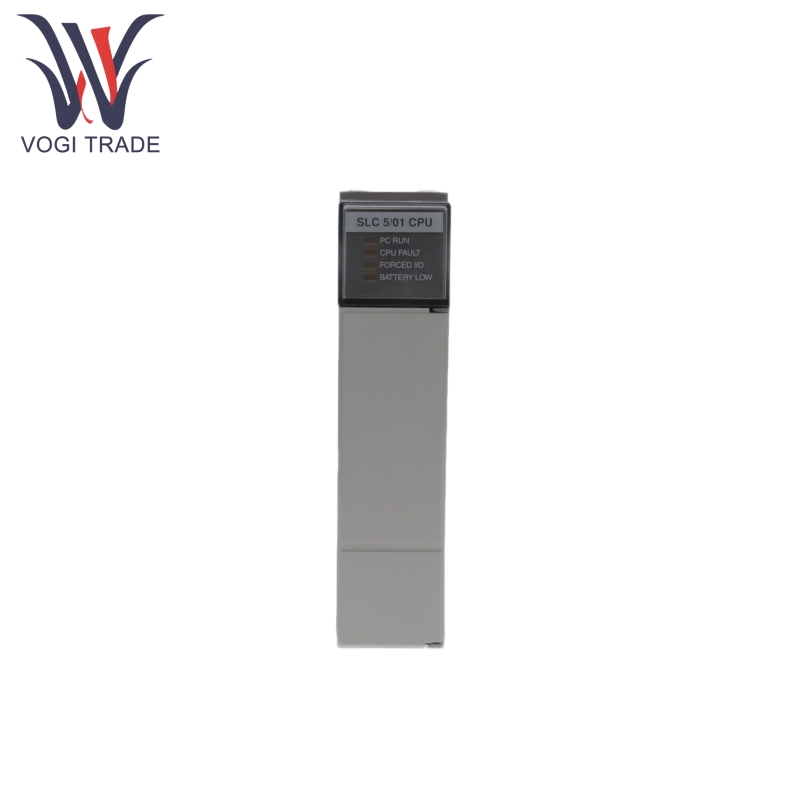

Allen Bradley 1747-L511 è dotato di luci di indicatore a LED che mostrano lo stato operativo in tempo reale (RUN), la guapa della CPU (FLT), la bassa batteria (BAT) e la forza I/O (FORC), tra gli altri.

Allen Bradley 1747-L511 utilizza il software RSLogix 500 per la programmazione logica della scala, il supporto di modifica offline, monitoraggio online e modifiche al runtime. È compatibile con il cavo di programmazione 1747-CP3, che si collega a un computer tramite un'interfaccia RS-232.

Principio di lavoro del prodotto

Allen Bradley 1747-L511 impiega un meccanismo di scansione ciclica, eseguendo sequenzialmente tre fasi, campionamento di input, esecuzione del programma e aggiornamento dell'output.

Campionamento di input: legge lo stato di tutti i moduli di input e li memorizza nella tabella delle immagini.

Esecuzione del programma: istruzioni di anello riga per riga in base alla logica della scala, aggiorna i registri interni e aggiorna la tabella di immagini di output.

Aggiornamento di output: scrive i risultati della tabella di immagine di output sui moduli di output fisico.

Allen Bradley 1747-L511 supporta anche la programmazione del diagramma della scala, in cui gli utenti possono scrivere istruzioni logiche (come relè, timer e contatori) utilizzando RSLogix 500. Il programma è memorizzato in EEPROM e il processore lo esegue cicle in base al periodo di scansione.

Parametro del prodotto

Il seguente dettaglio è per il controller Allen Bradley 1747-L511.

Alimentazione elettrica:

Alimentazione backplane: 350 mA a 5 V DC, 105 mA a 24 V DC.

Intervallo di tensione di ingresso: 12-24 V CC (richiede supporto al modulo di alimentazione esterno)

Capacità I/O:

Supporta fino a 3 telai I/O locali, con un totale di 960 punti I/O digitali o 96 punti I/O analogici

L'espansione I/O remota fino a 4096 punti I/O remoto può essere collegata tramite il modulo 1747-SN

Prestazioni di elaborazione:

Tempo di scansione del programma: 8 millisecondi per parola chiave

Tempo di scansione I/O: 2,6 millisecondi

Ambiente operativo:
