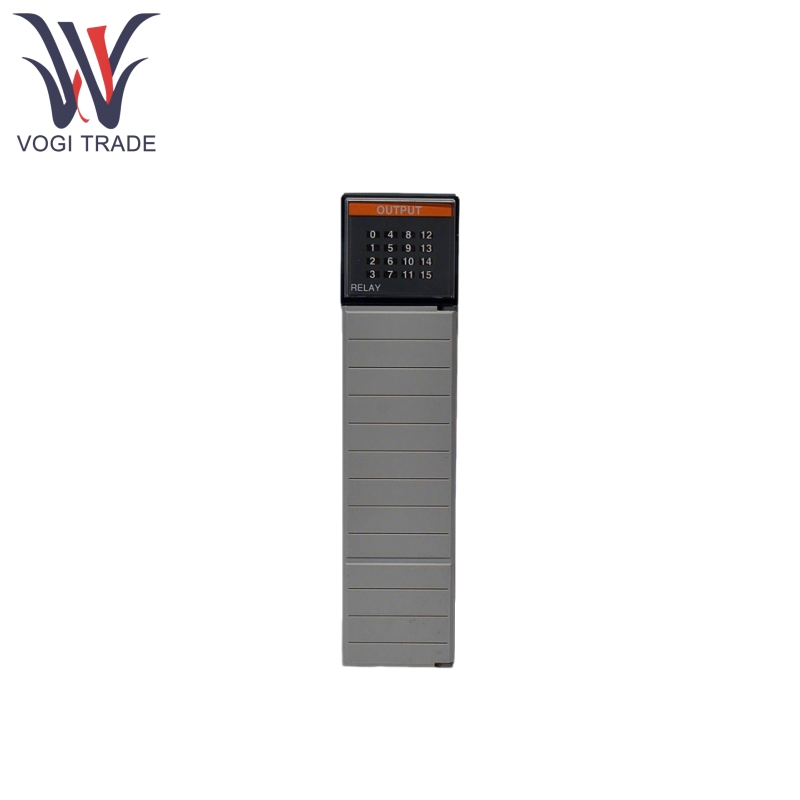

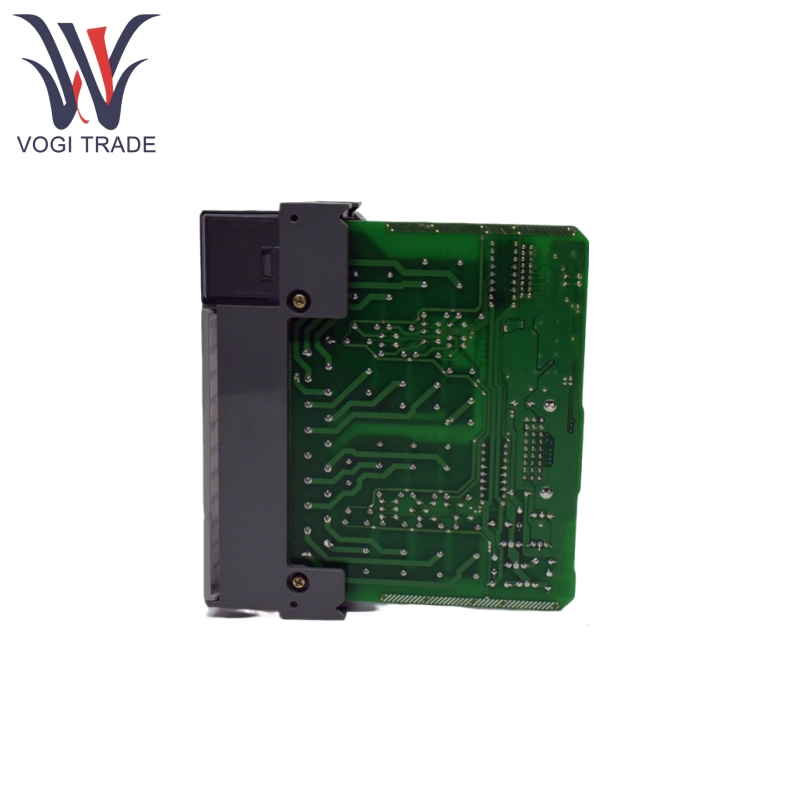

Marchio: Allen BradleyDescrizione: Modulo di output di contatto relèCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenAllen Bradley 1746-OW16 viene utilizzato principalmente nei sistemi di automazione industriale per cambiare carichi AC/DC, controllando i dispositivi esterni attraverso l'apertura e la chiusura dei contatti meccanici del relè. È compatibile con il sistema di telaio SLC 500 e supporta l'uso in ambienti pericolosi.
| Produzione |
Allen Bradley |
| Numero modello |
1746-OW16 |
| Numero di ordinazione |
1746-OW16 |
| Catalogare |
SLC 500 |
| Paese di origine |
Svizzera |
| Codice HS |
8538900000 |
| Dimensione |
12*12*10 cm |
| Peso |
0,2 kg |
Caratteristiche del prodotto
Allen Bradley 1746-OW16 utilizza contatti di relè meccanici, supporta la commutazione a carico misto AC/DC e ha un'elevata capacità di isolamento elettrico (isolamento di 1500 V).
Allen Bradley 1746-OW16 ha 16 punti di uscita, con ogni 8 punti che condividono un terminale comune (punti per comune = 8), rendendolo adatto per il controllo di più carichi distribuiti.
Allen Bradley 1746-OW16 utilizza termini rimovibili con codice colore per facili cavi e manutenzione, che richiedono la rimozione di viti di fissaggio superiore e inferiore per lo smontaggio.
Allen Bradley 1746-OW16 è adatto per ambienti industriali in cui possono essere presenti gas esplosivi. Il materiale di tenuta epossidico può essere influenzato da determinati prodotti chimici, quindi sono necessarie ispezioni regolari per verificare il degrado delle prestazioni e il modulo deve essere sostituito se necessario.
Principio di lavoro del prodotto
Allen Bradley 1746-OW16 controlla i carichi esterni attraverso la commutazione meccanica dei contatti del relè. Quando il modulo riceve un segnale di controllo dal processore, la bobina di relè interno viene energizzata, i contatti si chiudono e il circuito di carico esterno è collegato; Quando il segnale scompare, la bobina viene de-energizzata, i contatti si aprono e il carico viene disconnesso.
I contatti di relè sono adatti per la commutazione di carichi induttivi o resistivi e non richiedono ulteriore soppressione dell'impennata. Tuttavia, si consiglia di installare un soppressore su carichi induttivi esterni per prolungare la durata di contatto.
Il morsettiere supporta una dimensione massima del filo di 2 mm² (14 AWG), con un massimo di 2 fili per terminale. La coppia di serraggio è di 0,9 nm (8 libbre-in.).
Parametro del prodotto
Il seguente dettaglio è per Allen Bradley 1746-OW16 Modulo di output di contatto in relè.
Tipo di output: relè Contatto Output (CAPATIBILE AC/DC)
Punti di uscita: 16 punti
Gamma di tensione operativa: AC: 5 ~ 265 V AC, DC: 5 ~ 125 V DC
Ritardo del segnale: 10,0 ms sia acceso e spento sotto il carico resistivo massimo
Corrente di perdita fuori stato: 0 mA (nessuna perdita)
Corrente di carico minimo: 10 mA (a 5 V DC)
Valutazioni di contatto in relè (corrente continua):
AC: 2,5a a 120 V, 1.0A a 240V
DC: 1.0A a 125 V, 2.0A a 24V
Corrente continua massima: 16.0A AC (8,0a per comune)
Consumo di corrente di backplane: 5 V DC: 0,170A, 24 V DC: 0,180a
Temperatura operativa: 0 ~ 60 ° C (32 ~ 140 ° F)
Temperatura non operativa: -40 ~ 85 ° C (-40 ~ 185 ° F)
Umidità operativa: 5% ~ 95% (non condensante)
Operamento delle vibrazioni: spostamento da 0,015 pollici (picco) a 5 ~ 57Hz, 2,5 g di accelerazione a 57 ~ 2000Hz
Shock Operating: 10G (unico per i moduli di relè, inferiori a 30 g per altri moduli non relay)
Capacità di isolamento: 1500 V (isolamento elettro-ottico tra terminali I/O e logica di controllo)
Consumo energetico per punto: 0,033w
Consumo minimo di energia: 5,170 W (quando non è presente alcuna potenza esterna)
Consumo totale di energia: 5,70 W (quando tutti i punti sono eccitati)
