Marchio: YokogawaDescrizione: Modulo di accoppiatore bus ESBCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenYokogawa EC401-50 è un modulo di comunicazione collega l'unità di controllo del campo e l'unità nodo per il bus ESB, può essere installato nell'unità di controllo del campo per FIO (come AFV30S, AFV3OD, AFV40S, AFV40D, A2FV5OSA2FV50D, A2FV70S, A2FV70D). L'installazione di due moduli nell'unità di controllo del campo per FIO abilita è possibile impostare un bus ESB a doppio ridondante.
Produzione |
Yokogawa |
Numero modello |
EC401-50 |
Numero di ordinazione |
EC401-50 |
Catalogare |
Centum VP |
Paese di origine |
Giappone |
Codice HS |
8543709990 |
Dimensione |
16*16*6cm |
Peso |
0,4 kg |
Caratteristiche del prodotto
La funzione Yokogawa EC401-50 è funzione di interfaccia bus ESB
Yokogawa EC401-50 Il numero di unità collegabili è massimo. 9 unità (*1)
La velocità di trasmissione di Yokogawa EC401-50 è di 128 Mbps (trasmissione dei dati del modulo I/O)
La distanza di trasmissione di Yokogawa EC401-50 è massima. 10 m
Yokogawa EC401-50 Il consumo di corrente è 0,5 a
Prodotto usando il principio
Yokogawa EC401-50 realizza la comunicazione dei dati bidirezionali tra l'unità di controllo del campo e l'unità nodo attraverso il protocollo del bus ESB e la sua logica di lavoro di base è la seguente:
Connessione fisica:
Yokogawa EC401-50 è installato nello slot designato (slot 7 o 8) dell'unità di controllo del campo e collegato all'unità nodo tramite cavo del bus ESB per formare una rete di controllo distribuita.
Trasmissione dei dati:
Yokogawa EC401-50 trasmette i dati del modulo I/O alla velocità di 128 Mbps, supporta la comunicazione parallela tra più unità di nodi (fino a 9) e garantisce l'interazione in tempo reale dei comandi di controllo e dei dati sul campo.
Meccanismo di ridondanza:
Nella configurazione a doppia ridondanza, due moduli sono collegati a due bus ESB indipendenti e, quando un bus non riesce, passa automaticamente all'altro bus per garantire la continuità della comunicazione.
Standardizzazione:
Yokogawa EC401-50 Conformità alle specifiche di comunicazione del sistema VP Yokogawa centum garantisce una sinergia con altri componenti nel sistema.

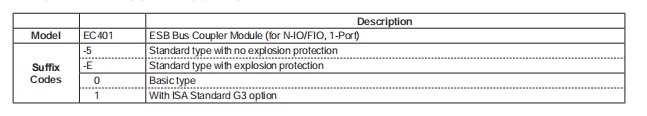

Informazioni di ordinazione

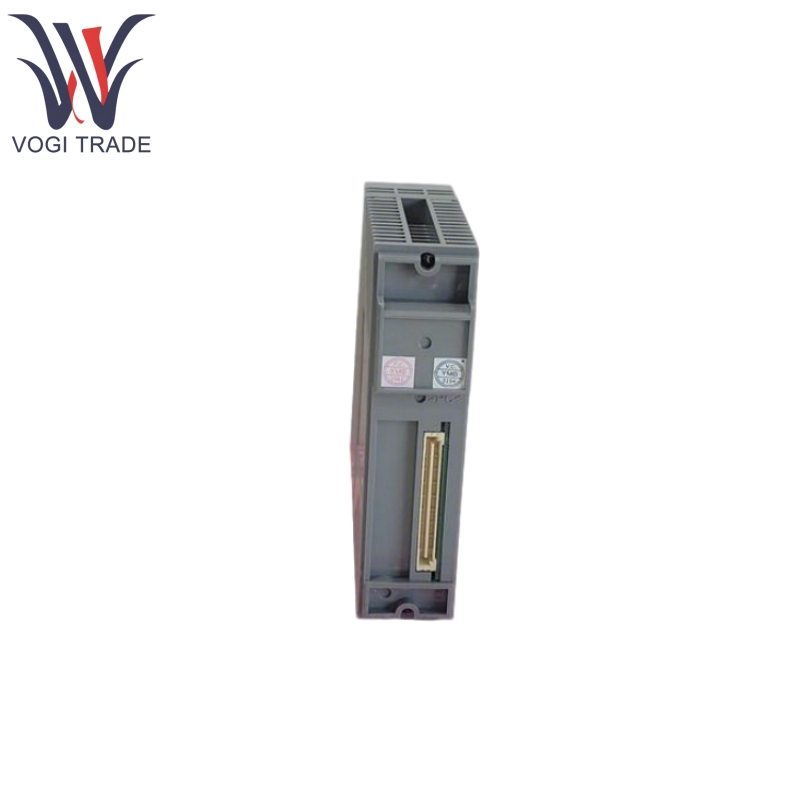

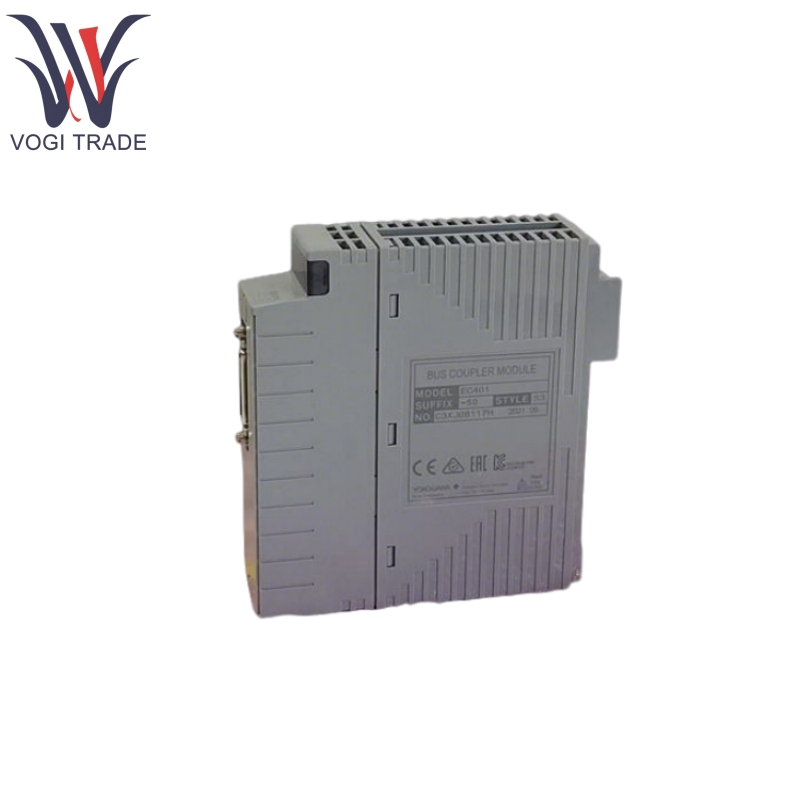

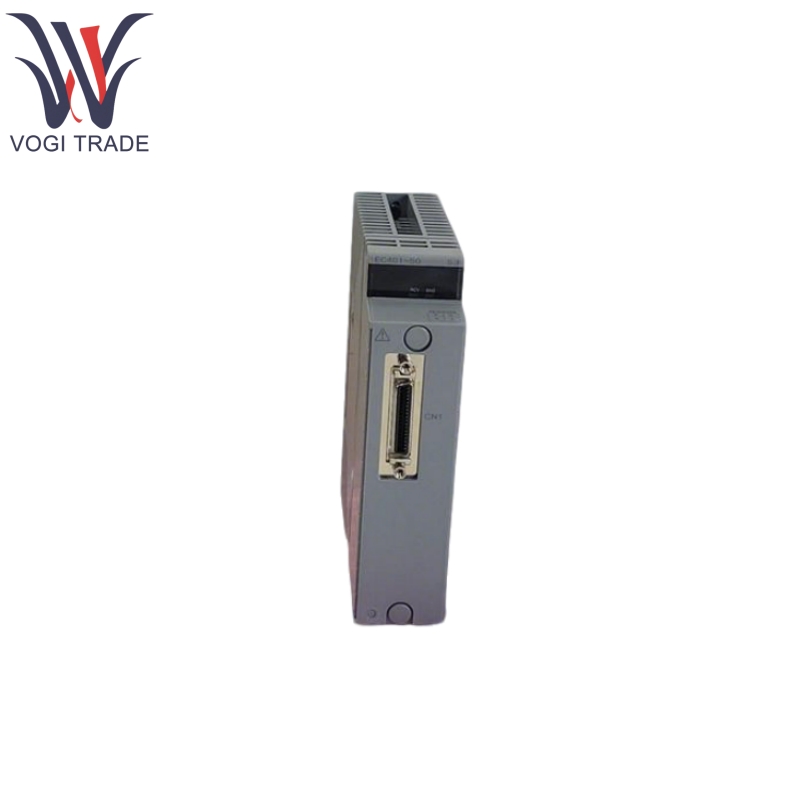

Le seguenti immagini mostrano il disegno dei dettagli del prodotto e il foglio dati di Yokogawa EC401-50.
