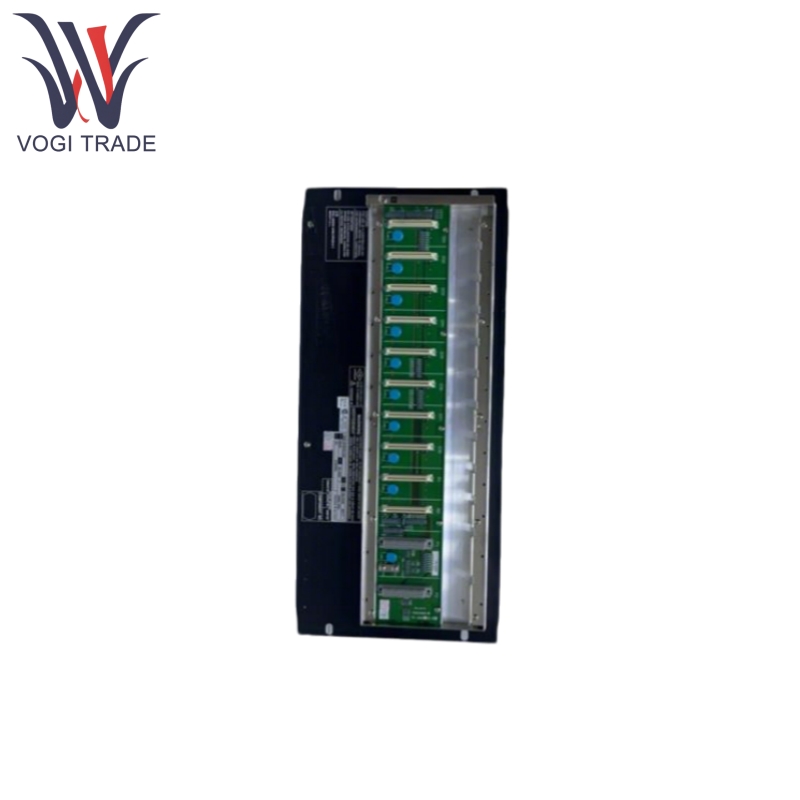

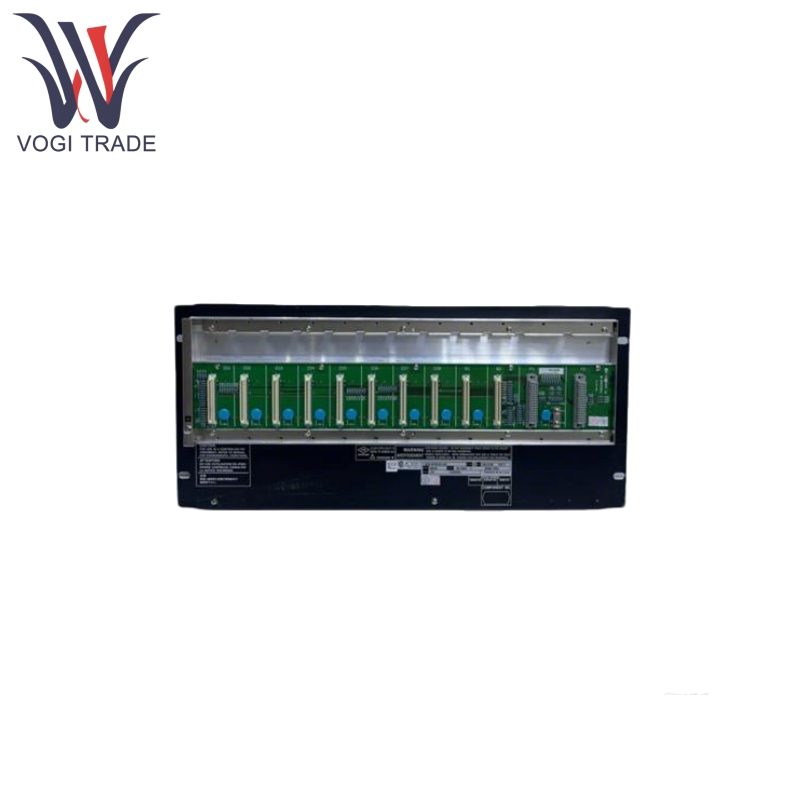

Marchio: YokogawaDescrizione: unità di controllo del campoCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 4Termina di pagamento: t/tPorta di spedizione: ShenzhenYokogawa AFV10D-S41101 Come unità di controllo del campo duplex con elaborazione centrale integrata, comunicazione dati e funzioni di gestione I/O, può eseguire indipendentemente compiti complessi di controllo continuo, sequenziale e batch.
| Produzione |
Yokogawa |
| Numero modello |
AFV10D |
| Numero di ordinazione |
AFV10D-S41101 |
| Catalogare |
CS3000 |
| Paese di origine |
Giappone |
| Codice HS |
9032899099 |
| Dimensione |
12*8*6 cm |
| Peso |
0,4 kg |
Caratteristiche del prodotto
Yokogawa AFV10D-S41101 adotta la tecnologia "Peer & Rampe" (Ridondanza della coppia), con 4 CPU sincronizzate e controllate per garantire il passaggio senza soluzione di continuità in caso di guasto hardware. Il modulo di alimentazione è ridondante 1: 1 e supporta 72 ore di archiviazione dei dati (con backup della batteria), quindi i dati critici non vengono persi dopo l'interruzione dell'alimentazione.
Yokogawa AFV10D-S41101 supporta una varietà di blocchi di funzioni di controllo, tra cui il controllo PID, il grafico delle funzioni sequenziali (SFC), il funzionamento in virgola mobile, ecc. Per soddisfare le esigenze di processi complessi. Il ciclo di scansione è configurabile (da 50ms a 1s) per adattarsi agli scenari di risposta ad alta velocità (ad es. Sistemi di arresto di emergenza).
Yokogawa AFV10D-S41101 supporta i nodi I/O remoti (ad es. AFS10D/AFG10D) e può essere installato in aree pericolose (zona 2), riducendo i costi di cablaggio del campo. È compatibile con ingressi e uscite analogici (4-20MA, MV), digitale (contatto a secco) e segnali speciali (termocoppie, RTD).
Yokogawa AFV10D-S41101 ha una rete di comunicazione in tempo reale VNET/IP integrata (100 Mbps), che supporta l'integrazione senza soluzione di continuità con le stazioni degli operatori (HIS), le stazioni di ingegnere (ES) e i sistemi di terze parti.
Yokogawa AFV10D-S41101 supporta protocolli industriali come Profibus-DP, Modbus RTU/TCP, ecc. E può essere collegato a contatori intelligenti e PLC.
Prodotto usando il principio
Yokogawa AFV10D-S41101 realizza la logica di controllo attraverso un'architettura a strati:
Livello di controllo: il modulo CPU esegue algoritmi di controllo e realizza la logica del processo (ad es. Regolamento PID, protezione da interblocco) attraverso la configurazione del blocco delle funzioni.
Livello di comunicazione: la rete VNET/IP è responsabile dell'interazione dei dati con la stazione operativa, altre stazioni di controllo e dispositivi di terze parti per garantire prestazioni in tempo reale.
Livello I/O: i moduli I/O distribuiti sono collegati tramite bus dedicati (ad es. Bus ER) per raccogliere segnali di campo e comandi di controllo dell'uscita.
Parametri del prodotto
Di seguito è riportato Yokogawa AFV10D-S41101 Specifiche di dettaglio
| Parametro |
Specifiche |
| processore |
Processore RISC VR5432, con una frequenza principale di 133 MHz, memoria ECC da 32 MB e supporto per operazioni a virgola mobile a 64 bit |
| Capacità I/O. |
Massimo 9 gabbie della scheda I/O locali, 5 di espansione remota, con un conteggio di punti totale fino a 1408 (a seconda del tipo di modulo) |
| Alimentazione elettrica |
Ingresso: 100-240 V AC (50/60Hz) o 24 V DC Output: ridondante 24 V DC per l'uso del modulo interno |
| Interfaccia di comunicazione |
2 porte RJ45 (VNET/IP), RS-422/485 opzionale, Espansione in fibra ottica di supporto |
| Ambiente operativo |
Temperatura: 0-50 ℃ Umidità: 5% -95% (non condensante) Classe di protezione: IP20 (per l'installazione del gabinetto) |
