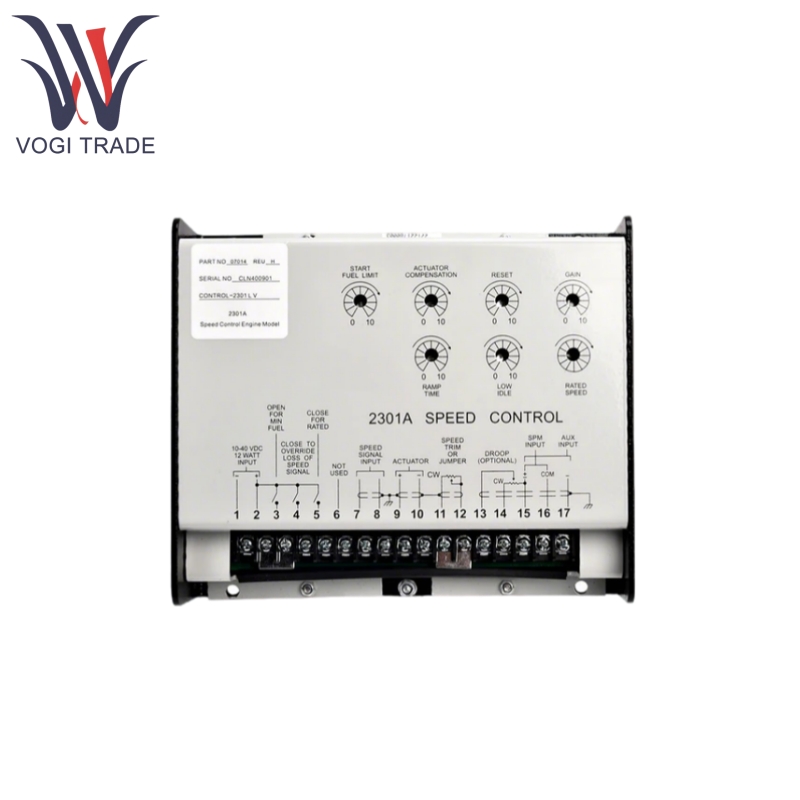

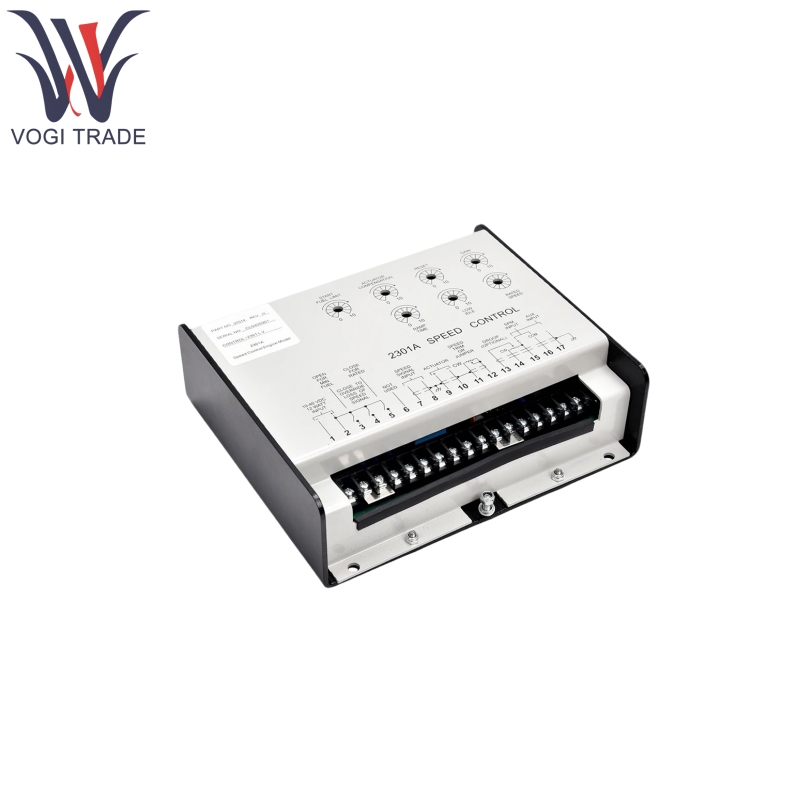

Woodward 9907-014

Caratteristiche del prodotto

Woodward 9907-014 caratteristiche di controllo a doppia modalità, funzione di ridistribuzione, funzione di regolazione dinamica, protezione della sicurezza e compatibilità estesa.

Controllo a doppia modalità: Woodward 9907-014 supporta le modalità isocrona e caduta

Modalità isocrona: mantiene una velocità costante, adatta per singole unità o più unità in isolamento (accessorio di controllo del carico richiesto).

Modalità Droop: la velocità varia con il carico (la velocità diminuisce all'aumentare del carico) ed è adatta per la connessione parallela a una griglia infinita o per il funzionamento parallelo di diverse unità.

Funzione di distribuzione del carico:

Il carico del generatore viene rilevato dal trasformatore di corrente (CT) e dal trasformatore di tensione (PT) e il circuito di corrispondenza del carico interno realizza la distribuzione proporzionale del carico tra più unità per garantire il bilancio del carico durante il funzionamento parallelo.

Funzione di regolazione dinamica:

Le manopole di compensazione di guadagno, reset e attuatore possono essere regolate per ottimizzare la risposta dinamica dell'unità (ad es. Stabilità di velocità durante le improvvise variazioni di carico). Woodward 9907-014 supporta il limite di carburante e la regolazione del tempo di rampa per evitare il superamento della velocità o il fumo durante l'avvio.

Protezione della sicurezza:

I circuiti di rilevamento del segnale di velocità integrato inseriscono automaticamente l'attuatore nella posizione minima del carburante quando si perde il segnale del sensore di velocità (richiede l'arresto di emergenza esterno). Woodward 9907-014 supporta il sovraccarico del segnale di guasto esterno per il rilevamento temporaneo del rilevamento del segnale di velocità all'avvio.

Compatibilità estesa:

Il potenziometro del trimmer a velocità esterna, il sincronizzatore SPM-A e altri accessori possono essere collegati per supportare la regolazione della velocità remota e la sincronizzazione dell'unità con la griglia.

Applicazione del prodotto

Woodward 9907-014 è adatto per sistemi di generazione di energia che richiedono un controllo preciso della velocità e una distribuzione del carico parallelo, gli scenari tipici includono:

Genset diesel / gas:

Woodward 9907-014 Funzionamento stabile di una singola unità (modalità sincrona) o alimentazione parallela di più unità (modalità SAG), ad esempio potenza di backup del data center, microgrid dell'area remota.

Sistemi di alimentazione marina:

Woodward 9907-014 guida i generatori marini per garantire il bilanciamento del carico e mantenere la stabilità della griglia quando più unità sono in parallelo.

STAMPA INDUSTRIALE:

Woodward 9907-014 Turbina a vapore o controllo del generatore guidato da turbina a gas per la centrale elettrica autosufficiente nell'industria chimica, nella metallurgia e in altre industrie.

Sistema di alimentazione di emergenza:

Woodward 9907-014 funziona con l'interruttore di trasferimento automatico (ATS) per realizzare il passaggio senza soluzione di continuità tra energia dell'utilità e generatore per garantire l'alimentazione a carichi critici.
