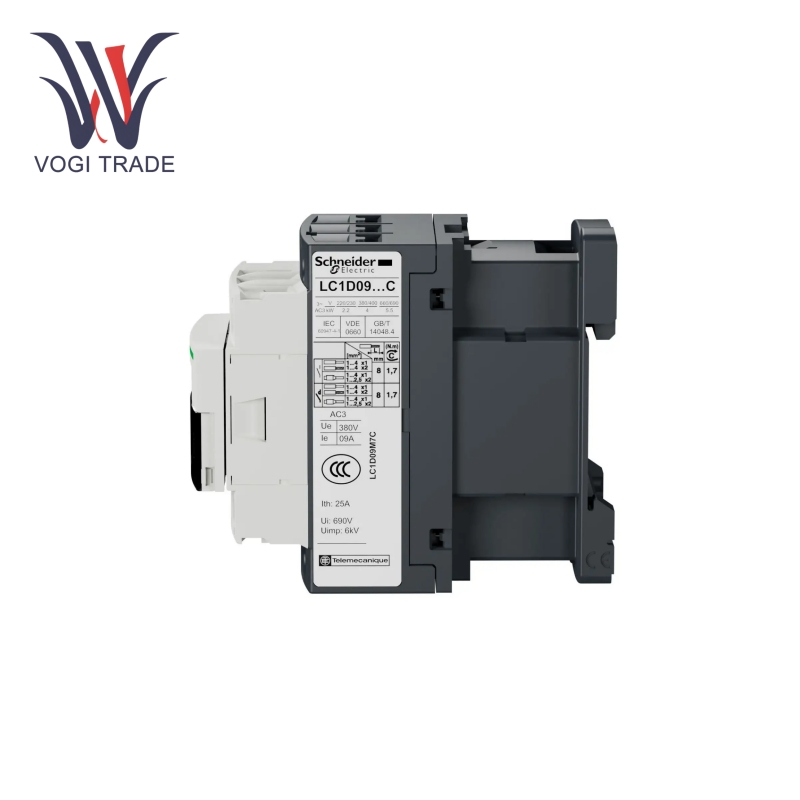

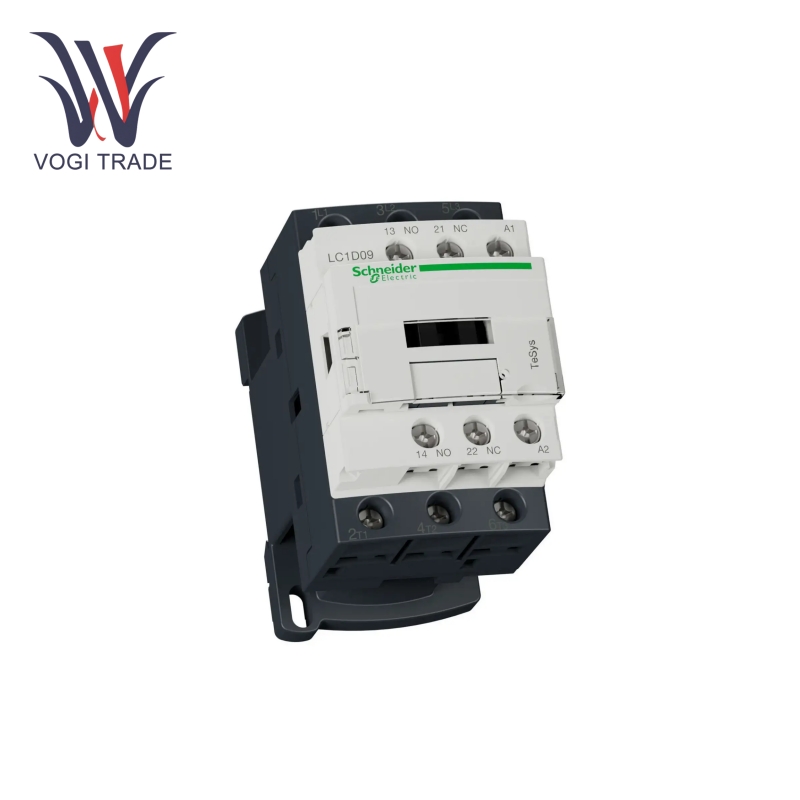

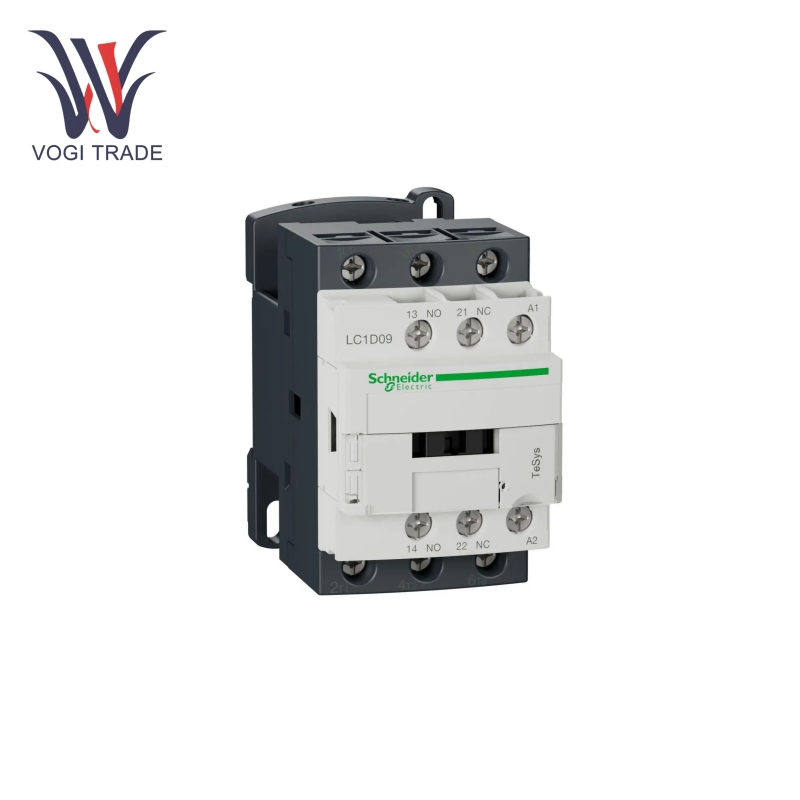

SchneiderLC1D09M7C

Rated voltage:La tensione nominale del circuito di alimentazione è almeno 690 V CA (25...400 Hz) o 225 V CC. La bobina di tensione adotta transazioni tra 220 e 240 volt.

Corrente nominale:La corrente nominale con attivazione CA è 9 ampere ≤440 volt, orizzontale. L'intervallo di corrente nominale utilizzato da AC-1 è 25 ampere ≤440 volt.

Corrente nominale ammissibile di breve durata:105 ampere per 10 secondi. Quando la temperatura è inferiore a 40 ℃, nel circuito di alimentazione sono presenti 210 A per 1 secondo e 30 A per i restanti 10 minuti. Nel circuito del segnale, la corrente nominale ammissibile di breve durata è 100 A per 1 secondo, 120 A per 500 millisecondi e 140 A per 100 millisecondi. La tensione del circuito di controllo è 230 V CA, 50/60 Hz.

Corrente termica convenzionale:25 A per circuiti di potenza a <60 °C; 10 A per altri circuiti non di potenza a <60 °C.

Vita meccanica ed elettrica:15 milioni di volte per la vita meccanica, 600.000 volte per la vita elettrica a 25 A a tensione nominale non superiore a 440 V in condizioni AC-1 e 2 milioni di volte a 9 A a livello di tensione inferiore a 440 V in condizioni AC-3.

Resistenza:Nel circuito di potenza la resistenza media è di 2,5 mO a Ith 25 A e 50 Hz. Tensione nominale di isolamento: 690 V per i circuiti collegati all'alimentazione e ai segnali.

Tensione nominale di tenuta ad impulso:6kV.

Function

Alimentazione di controllo:Schneider LC1D09M7C può controllare circuiti elettrici dall'accensione allo spegnimento, principalmente motori, riscaldatori, macchine utensili, vari dispositivi di potenza, ecc. È adatto per controllare correnti e tensioni maggiori con elevata efficienza di controllo.

Protezione da sovraccarico e cortocircuito:La corrente nominale di breve durata e i relativi parametri forniscono una certa protezione da sovraccarico e cortocircuito per la linea. Quando la corrente è anomala, può alleviare in una certa misura i danni alle apparecchiature e proteggere la linea e le relative apparecchiature.

Protezione contro l'intervento a bassa tensione:Questa funzione garantisce quantitativamente che quando la tensione è inferiore a un certo valore predeterminato, scatterà automaticamente e interromperà la linea per evitare danni all'apparecchiatura dovuti al funzionamento a bassa tensione.

Segnale di trasmissione e controllo:Un dispositivo utilizzato per controllare la linea di alimentazione principale, insieme ad altri elementi di controllo, emette segnali di trasmissione e controllo nel sistema di controllo per ottenere funzioni di controllo e operazioni logiche più complesse.

Application Scope

Processo di produzione industriale: Vengono utilizzati per controllare la linea di produzione, compreso l'avvio e l'arresto di motori quali trasportatori, macchine da lavoro e macchine confezionatrici per garantire il normale andamento del processo produttivo.

Automazione degli edifici:vengono utilizzati per controllare l'alimentazione elettrica dei sistemi di illuminazione, dei sistemi di condizionamento dell'aria e dei sistemi di ascensori per migliorare l'efficienza di utilizzo dell'energia e il livello di gestione e garantire la gestione dell'edificio.

Distribuzione dell'energia:sono utilizzati per controllare la connessione e la disconnessione dell'alimentazione per garantire la sicurezza e la stabilità della rete elettrica;

Inoltre, possono essere utilizzati anche nel trattamento delle acque, nell'estrazione mineraria, nei trasporti e in altri settori per controllare il funzionamento di vari sistemi e apparecchiature.
