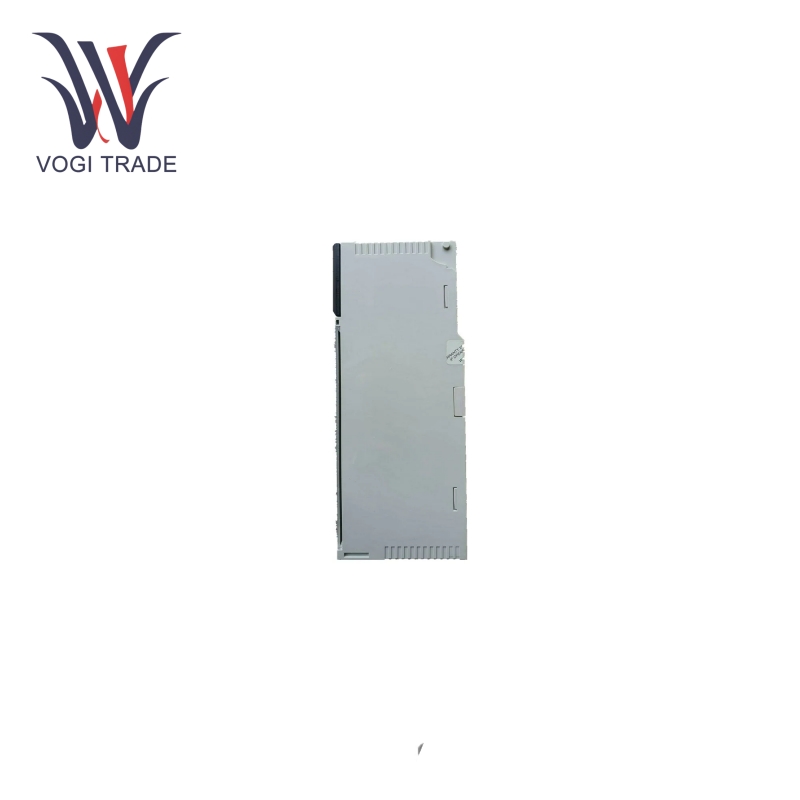

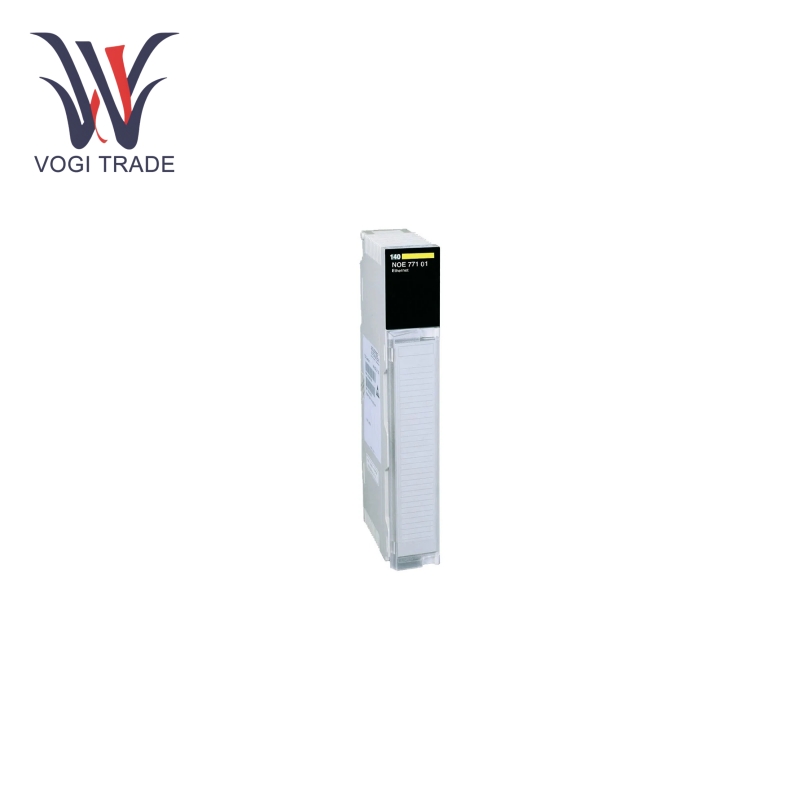

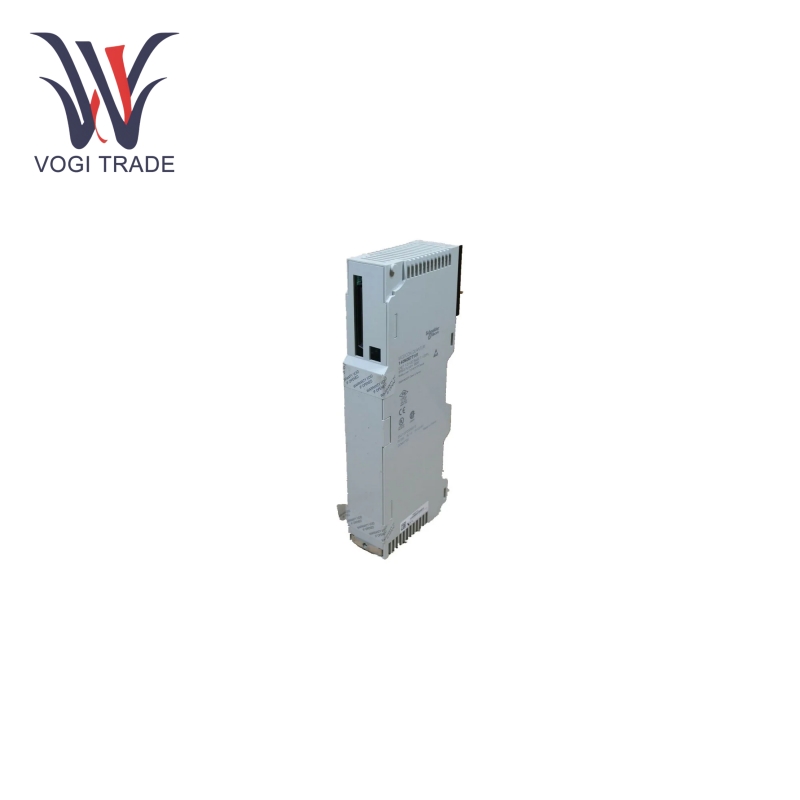

Schneider140NOE77101

Porta di comunicazione:Schneider 140NOE77101 è dotato di una porta a doppino intrecciato RJ45 10 Base-T/100 BaseTX e di una porta in fibra ottica MT/RJ 100 Base-FX per adattarsi ai diversi requisiti specifici di entrambe le estremità della rete Ethernet, in modo che possa essere più facilmente connessi a diverse infrastrutture di rete.

Velocità di trasmissione:Il PLC Modicon Quantum funziona a una velocità di trasmissione di 10/100 Mbps e può comunicare in modo fluido ed efficiente con altri dispositivi tramite Ethernet, riducendo al minimo i ritardi di comunicazione per applicazioni di monitoraggio e controllo in tempo reale.

Alimentazione elettrica:La maggior parte dell'alimentazione per 140NOE77101 proviene dall'alimentatore rack, con una corrente massima di 750 mA a 5 V CC; questo design tiene conto dell'abbinamento dell'alimentatore standard del sistema Modicon Quantum, rendendone l'installazione e l'integrazione più facili da gestire.

Indicatori LED:Il modulo è dotato di diversi indicatori LED per facilitare l'osservazione dello stato del modulo; gli indicatori rigorosi includono LED per attività di trasmissione/ricezione (TXA CT/RX ACT), stato operativo del rack (ACTIVE), stato di attività di rete (LINK), stato di modulo pronto (READY), modalità full-duplex (F DUPLEX), stato della rete Ethernet (RUN), guasto del modulo Ethernet (FAULT), modalità download (KERNEL), rilevamento collisioni (COLL) e indicazione della velocità dati (10 MB/100 MB). Questi indicatori a diodi emettitori di luce trasmettono rapidamente e facilmente informazioni sullo stato operativo del modulo, facilitando la risoluzione dei problemi e la manutenzione.

Caratteristiche del prodotto

Comunicazione Ethernet:Come modulo Ethernet TCP/IP, costituisce un collegamento importante tra i PLC della serie Modicon Quantum e le reti basate su Ethernet per la comunicazione dati tra PLC e PC, HMI e altre unità collegate in rete, consentendo un controllo e un monitoraggio precisi dei processi industriali.

Funzionalità del server Web:Il modulo dispone di un server Web di classe B30 integrato. Consente la configurazione delle impostazioni del modulo, il controllo del suo stato e la visualizzazione di vari messaggi diagnostici tramite un browser Web. Queste funzionalità consentono agli utenti di modificare i dati, regolare i parametri e modificare le impostazioni in remoto, offrendo la massima flessibilità e comodità per la configurazione e la gestione del sistema.

Messaggistica Modbus TCP:La messaggistica Modbus TCP è ampiamente utilizzata per la comunicazione tra diversi dispositivi nell'automazione industriale e supporta la messaggistica TCP; pertanto, il modulo fungerà da client o server Modbus TCP per facilitare la piena integrazione con dispositivi e sistemi compatibili con Modbus, aiutando a scambiare facilmente dati per variabili di processo, comandi di controllo e informazioni di stato.

Diagnostica e monitoraggio:Utilizzando pagine Web predefinite per la diagnostica, gli utenti possono facilmente monitorare, identificare e risolvere problemi o errori rilevati a livello di modulo e di rete. Il modulo fornisce inoltre funzionalità di gestione della larghezza di banda, dati globali e scansione I/O essenziali per migliorare le prestazioni della rete. Insieme a questa funzionalità è presente un'architettura ridondante hot standby che migliora l'affidabilità e la disponibilità fornendo un backup in caso di guasto del modulo principale.

Aggiornabilità del firmware:Il 140NOE77101 consente aggiornamenti sul campo del software tramite TCP/IP. Ciò consente agli utenti di eseguire semplici aggiornamenti al firmware del modulo; garantendo che le funzionalità più interessanti o le patch più recenti siano immediatamente disponibili e senza la necessità di sostituire il modulo. Ciò aiuta a risparmiare tempo e a rendere il sistema più funzionale ed efficace a lungo termine.

Applicazioni industriali

Comprendendo impianti di produzione, impianti di lavorazione chimica e linee di produzione di alimenti e bevande, integra perfettamente il PLC Modicon Quantum con altre apparecchiature di automazione dei processi per controllare e monitorare i processi di produzione, migliorando così la produttività e garantendo al tempo stesso la qualità del prodotto.

Generazione e distribuzione di energia:Questo modulo può collegare i PLC nelle centrali elettriche ad altri componenti del sistema energetico, come generatori, trasformatori e quadri. Consente il monitoraggio in tempo reale dei parametri del sistema di alimentazione, dei dispositivi di controllo remoto e dell'intercomunicazione tra vari sistemi di controllo.

Water e trattamento delle acque reflue: Le applicazioni continue consentono inoltre il monitoraggio e il controllo di processi quali filtrazione, disinfezione e distribuzione. Attraverso la comunicazione PLC con pompe, valvole e sensori, consente una comunicazione continua per garantire il funzionamento efficace di questi processi e persino fornire acqua sicura e pulita.

Automazione degli edifici:In combinazione con la gestione dell'edificio, integra diversi sottosistemi in un'unica entità, tra cui il controllo HVAC, l'illuminazione e il controllo degli accessi. Fornisce monitoraggio e controllo centralizzati dei sistemi dell'edificio, migliorando l'efficienza energetica e il comfort degli occupanti.
