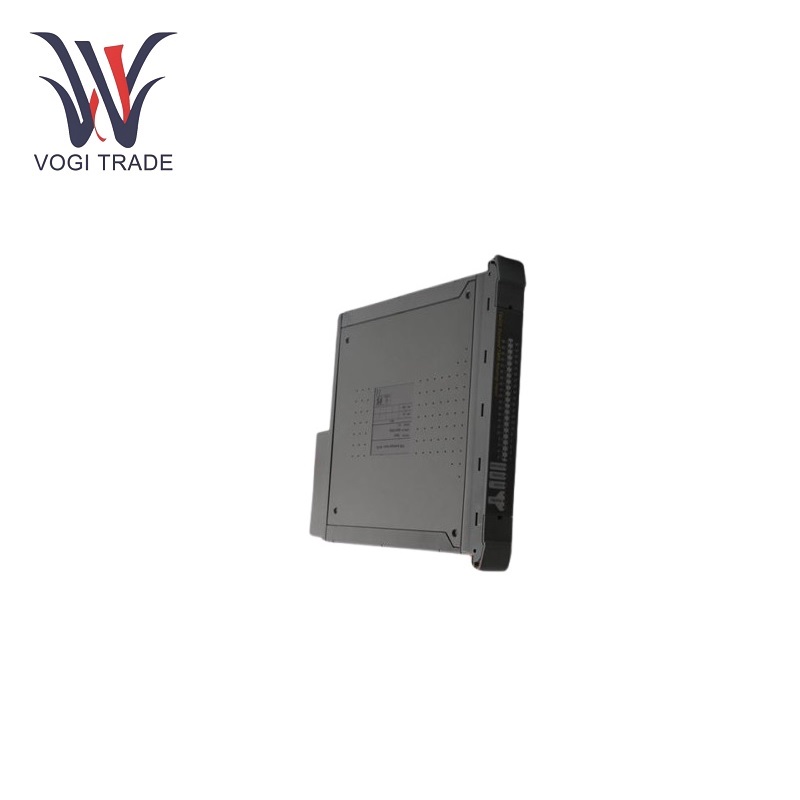

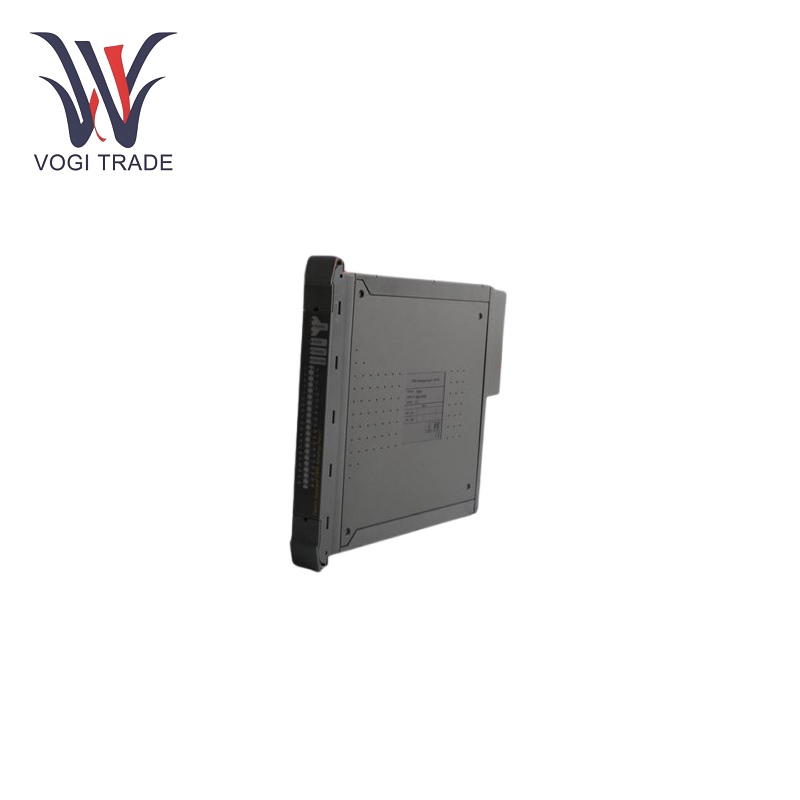

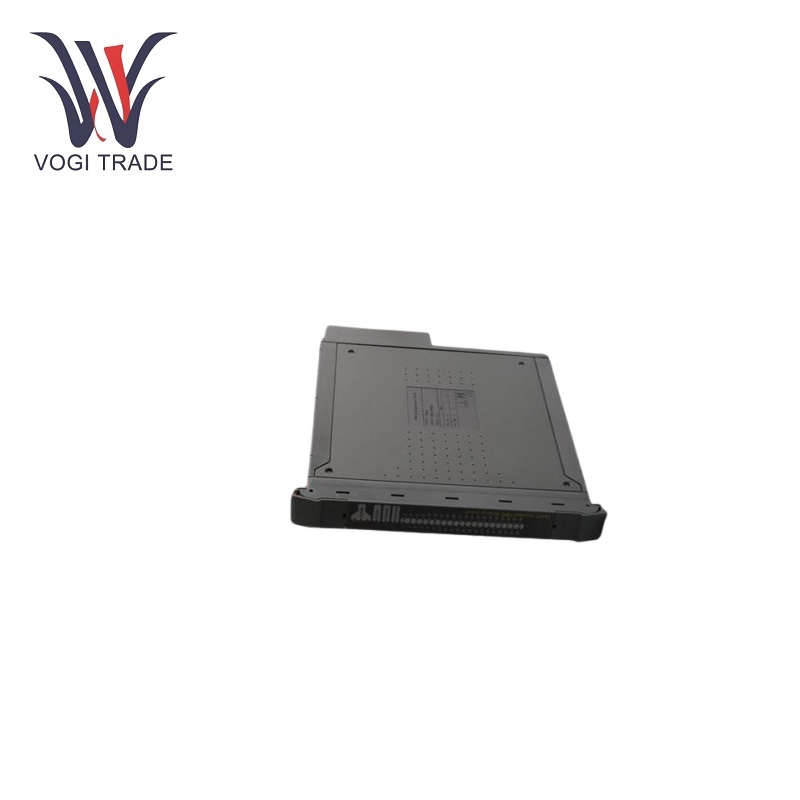

ICS Triplex T8442

Parametro tecnico

Gamma di tensione di potenza del sistema:Da 20 a 32VDC.

Intervallo di tensione dell'uscita/campo di lavoro:18 a 60v DC.

Corrente di uscita valutata:0,75a per canale, 6A per gruppo di alimentazione.

Consumo energetico:18W per potenza sul campo.

Monitoraggio della quantità di output:40 canali.

Gruppo di potere indipendente:8 output con 5 ciascuno.

Intervallo di misurazione della tensione di uscita:Da 0 a 60v DC;

Output on-statE resistenza:0,6o.

Protezione da cortocircuito in uscita:Elettronico (bloccando).

Channel Crosstalk:> -40db.

Tasso di aggiornamento per canale:Ogni 4 ms.

Filtri regolabili del software:No, 8, 16, 32, 64, 128, 256, 512 e 1024ms.

MTBF:> 200.000 ore.

Caratteristiche della funzione

Architettura quadrupla di ridondanza modulare (QMR): ICS Triplex T8442 comprende quattro moduli indipendenti e identici che elaborano contemporaneamente, con uno schema di voto in atto per determinare l'output a colpa. Questa architettura specifica fornisce al sistema una tolleranza e affidabilità di guasti molto elevata perché può comunque continuare a funzionare durante il fallimento di un massimo di due moduli.

Ambiente di programmazione completo: ICS Triplex T8442 ha un ambiente di programmazione immensamente potente e flessibile. Supporta l'ambiente di programmazione costituito da una serie di linguaggi di programmazione visiva, tra cui logica della scala, diagrammi a blocchi di funzione e testo strutturato. Con esso, il personale ingegneristico può sviluppare strategie di controllo personalizzate e funzioni di protezione ai requisiti specifici del processo industriale.

Strumenti di monitoraggio e diagnostico in tempo reale: ICS Triplex T8442 ha, oltre alle capacità di monitoraggio e diagnostica molto avanzate in tempo reale, un monitoraggio capacitivo e una diagnostica basata sulla valutazione dello stato in tempo reale dei suoi componenti interni, canali di input e output e strumenti di campo collegati che, in caso di guasti o eventi anomali, possono analizzare rapidamente. Questo approccio orientato alla manutenzione minimizza quindi i tempi di inattività con realizzazioni produttive nel settore.

Applicazioni

Elaborazione petrolchimica e chimica: ICS Triplex T8442 può controllare e monitorare i processi complessi, tra cui il funzionamento del reattore, le colonne di distillazione e i sistemi di pipeline. Abilita un controllo preciso del processo, un funzionamento di interblocco sicuro e un funzionamento affidabile in quelle atmosfere pericolose.

Generazione di energia nucleare:ICS Triplex T8442 svolge un ruolo significativo nelle centrali nucleari che controllano i sistemi di reattori, le strutture dell'arresto di emergenza e del monitoraggio delle caratteristiche chiave. L'elevata affidabilità e le caratteristiche di sicurezza sono molto importanti per il funzionamento sicuro ed efficiente dei reattori nucleari.

Aerospaziale e difesa:ICS Triplex T8442 ha usi di ampio raggio nei campi aerospaziali e di difesa per applicazioni come sistemi di controllo di volo, guida missilistica e altre importanti applicazioni in cui l'affidabilità e la sicurezza sono di primaria importanza. Queste industrie hanno il tipo di difficili condizioni operative e un'elevata domanda che può essere abilmente soddisfatta da esso.

Automazione del processo nel settore generale:ICS Triplex T8442 automatizza i processi di produzione, migliora la qualità del prodotto e garantisce la sicurezza e l'affidabilità delle operazioni industriali.
