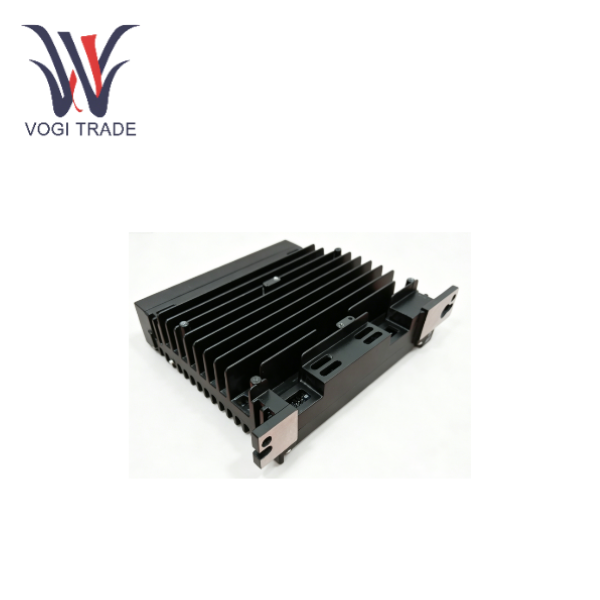

GE IS420UCSBH4A UCSB

Panoramica del prodotto

IS420UCSBH4A è un modulo controller ad alte prestazioni progettato da General Electric per il sistema di controllo della serie Mark VIe. Viene applicato principalmente al controllo preciso e alla protezione delle principali apparecchiature industriali come turbine a gas e turbine a vapore. Essendo l'unità di calcolo principale della serie Mark VIe, questo modulo svolge un ruolo importante in settori industriali chiave come l'energia, il settore petrolchimico e il trattamento delle acque.

In termini di prestazioni principali, l'IS420UCSBH4A è dotato di un microprocessore Intel EP80579 con una frequenza principale fino a 1066 MHz ed è abbinato a una memoria SDRAM DDR2 da 256 MB, in grado di eseguire in modo efficiente algoritmi complessi di controllo della turbina. Il modulo adotta il sistema operativo in tempo reale QNX Neutrino, garantendo il determinismo e la stabilità delle attività di controllo e soddisfacendo i severi requisiti di tempo di risposta nelle applicazioni industriali ad alta velocità. Le capacità di comunicazione e integrazione sono uno dei punti salienti di questo modulo.

Caratteristiche principali

Nucleo ad alte prestazioni, IS420UCSBH4A è dotato di un processore Intel EP80579 con una frequenza principale di 1066 MHz, garantendo potenti capacità di elaborazione dei dati in tempo reale.

Sistema operativo in tempo reale, il sistema operativo in tempo reale QNX Neutrino è adottato per garantire il determinismo e la stabilità delle attività di controllo, che è fondamentale per le applicazioni ad alta velocità come le turbine.

Funzionalità di comunicazione flessibili, dotate di serie di interfacce come Ethernet, RS-232/485, ecc., che supportano più protocolli industriali, facilitando l'integrazione con sistemi di monitoraggio di livello superiore e dispositivi in ​​loco.

Rete proprietaria, supporta IONet (Industrial Ethernet) di GE per lo scambio di dati deterministico e ad alta velocità con moduli I/O decentralizzati.

Design ad alta affidabilità. Come parte della serie Mark VIe, IS420UCSBH4A è progettato per supportare la sostituzione online e la configurazione ridondante e può adattarsi ad ambienti industriali difficili.

Precauzioni per l'uso e l'installazione

Passaggi di installazione

Installazione del controllore

Installare saldamente il controller IS420UCSBH4A in una posizione appropriata sul quadro elettrico o sul pannello. L'alloggiamento del modulo viene mantenuto libero dal flusso d'aria verticale attraverso le alette, garantendo l'effetto di dissipazione del calore.

Fissaggio della piastra di base

Se è installata la piastra di base UCSB (modulo backplane), è necessario fissarla sulla guida dello chassis Mark VIe per garantire che sia livellata e stabile. Successivamente, inserire in sequenza la scheda controller, la scheda controller ridondante e i vari moduli I/O negli appositi slot VME sulla piastra di base e bloccarli con una manopola.

Collegamento elettrico

Utilizzare cavi appropriati per collegare l'alimentazione e le linee di comunicazione. Collegare l'interfaccia IONet e assicurarsi che la connessione di comunicazione sia corretta. Controllare se tutte le connessioni sono salde e affidabili. Collegare infine la morsettiera al connettore posteriore del modulo backplane.

Ispezione pre-accensione

Prima dell'accensione, utilizzare un multimetro per verificare che non vi siano cortocircuiti in ciascuna barra di alimentazione.

Precauzioni per l'uso

Requisiti di dissipazione del calore

IS420UCSBH4A adotta un design senza ventola e si affida a dissipatori di calore passivi per il raffreddamento. Durante l'installazione è essenziale assicurarsi che il flusso d'aria verticale attraverso le alette di dissipazione del calore non sia ostacolato e che i canali di dissipazione del calore non siano ostruiti.

Supporto hot-swap

Questo controller supporta la sostituzione del modulo mentre il sistema è in funzione, ma durante il funzionamento è richiesta la rigorosa osservanza delle procedure pertinenti. Se è necessario rimuovere il controller per manutenzione, l'architettura hardware e software può garantire che l'input dell'applicazione a punto singolo non vada perso.

Connessione di rete IONet

Il controller comunica con il modulo I/O tramite l'interfaccia IONet integrata, che è l'Ethernet industriale deterministico proprietario di GE. Tutte le reti I/O sono collegate direttamente al controller per garantire che i dati di input non vadano persi.

Protezione fisica

Non consentire a liquidi, trucioli metallici o estremità dei cavi di entrare nelle aperture del terminale operatore, altrimenti potrebbero verificarsi incendi o scosse elettriche.
